درود استاد

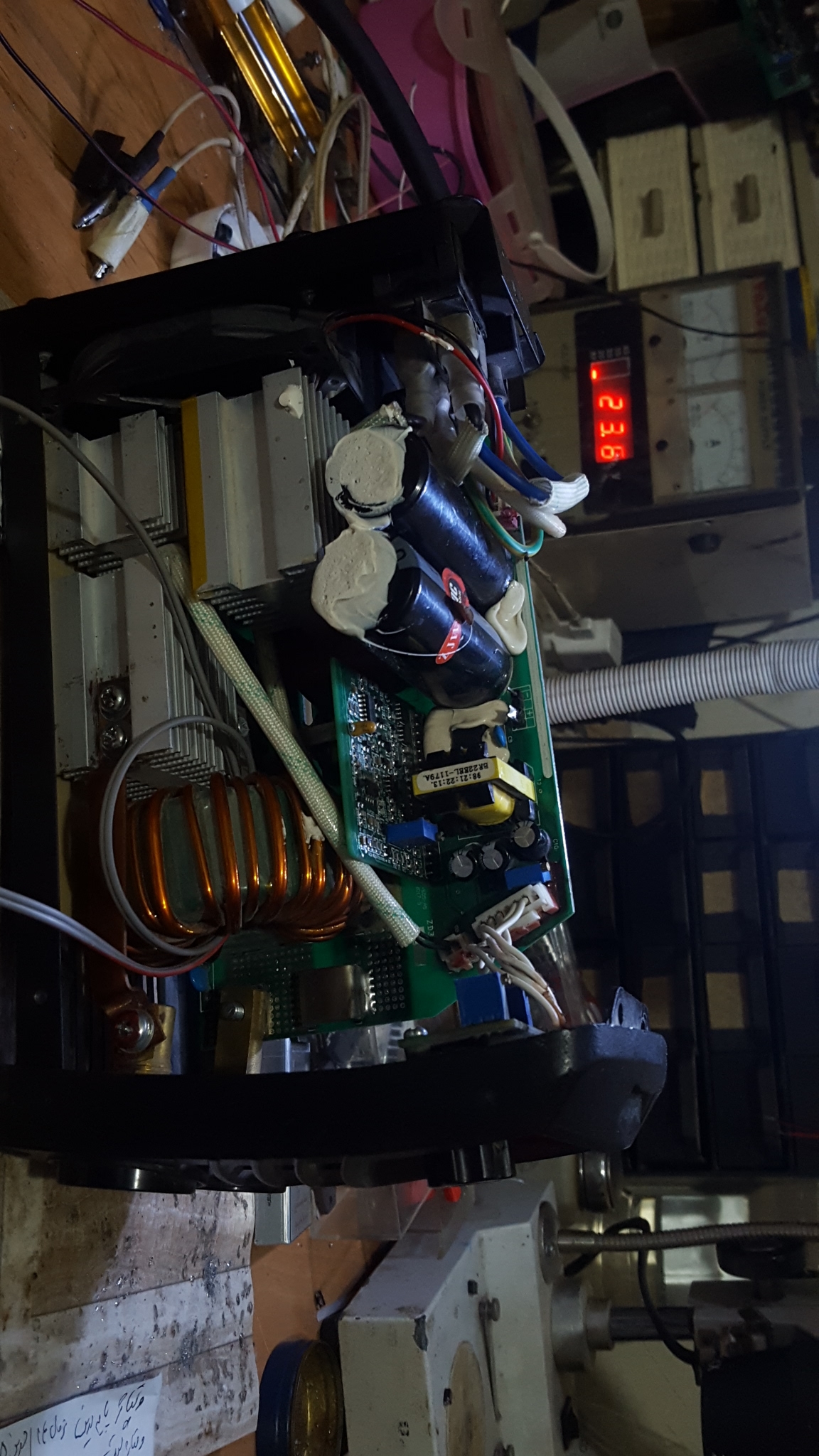

دو دور سیم پیچیدم و اون سیم سومی که تو تصویر مشاهده کردید مربوط به سنسور دما بود که ارتباطی نداشت
اینکه فرمودید خروجی های ترانس به مثبت و منفی منتهی میشه
عرض کنم
دو سر اولیه ترانس به دیودهای شاتکی و دو سر دوم به خروجی مثبت منتهی میشه
مقاومت اجری ۲۹۰ اهم رو بهش وصل کردم کوچکترین افت ولتاژی مشاهده نشد جهت اطمینان بار ۳۳۰ اهمی آجری بهش وصل کردم بازم افت ولتاژی مشاهده نشد دو دقیقه تأمل کردم مقاومت نمیشد دست زد ولی افت ولتاژ نداشت
درود
در تصویر کاملا مشخصه که ۳ دور پیچیدی.
اشکال شما اینه که تصور میکنی که سیم باید یکدور کامل بزنه تا یکدور محسوب بشه و لذا سیم های خارج از حلقه را که با انگشت نشون دادی میشماری درحالیکه تعداد سیم های داخل حلقه موثره نه خارج از حلقه .
همینکه یک سیم از حلقه عبور کنه یکدور محسوب میشه و در تصویر می بینم که ۳ سیم از حلقه عبور کرده .
یعنی اگه یک سیم مستقیم شبیه خودکار صاف و مستقیم از حلقه این ترانس عبور کنه ۱۱ ولت بهت میده و نیاز نیست سر سیم ها رو خم کنی و بهم نزدیک کنی .
چون
یکدور الکتریکی با یکدور فیزیکی فرق داره .
درهر صورت اگه یک سیم را خارج و تست کنی می بینی اشتباه میکردی.
یک سیم از حلقه بیرون بکش که داخل حلقه فقط دو سیم باشه نه ۳ سیم.
ضمنا در تصویر این ترانس ، خیلی فسقلی بنظر میرسه نمیتونه ترانس قدرت اصلی باشه.
آیا ترانس دیگری نداره ؟
و چند دور سیم روی این ترانس هست ؟
آیا فقط یکسری سیم پیچ داره یا دو سیم پیچ داره ؟
فرمودی:
دو سر اولیه ترانس به دیودهای شاتکی و دو سر دوم به خروجی مثبت منتهی میشه
آیا منظور اینه که دو سیم ترانس بیکدیگر و دو سیم دیگه هم بیکدیگر متصل شده؟
سپاس
