زنگ مداوم در ایفون v1-1286الکتروپیک

[mohammad4410]

والا با 2 تا ترانزیستور سالم تست کردم باز زنگ میزد ... منظورتون اینه که کلا درشون بیارم؟؟؟



[NICHICON]

به نام خدا
دوست عزیز شما ولت تغذیه را گرفتید؟؟؟؟ایا 14.5 ولت بود؟؟؟؟؟
بله منظورم این هست که از مدار خارج کنید و دقیق چک نمایید



[NICHICON]

قسمت انتهای سریال بردی که پیشتون هست با حروف c و d
نوشته شده است

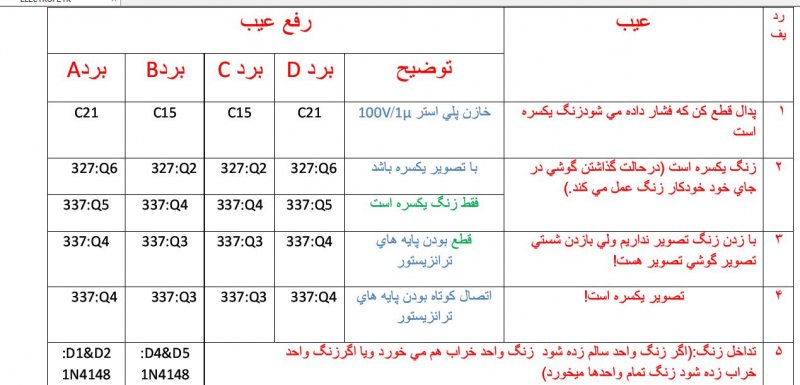

از جدول زیر کمک بگیرید

​



[mohammad4410]

ولتاژ خروجی قسمت تغذیه 15.8 ولت بود ...

مشکل من در این لیست نیست ...

زمانی که گوشی رو بر میدارم شروع به زنگ زدن یکسره میکنه ...



[mohammad4410]

ایسی پروگرم این مدل کجاست ؟؟؟ من که تمام قطعات رو تعویض کردم حل نشد ...

برنامه ی دستگاه هست ؟؟؟



[NICHICON]

به نام خدا
دوست عزیز جامپر پشت سوکت درست نصب شده است؟؟؟
ایراد از خازن های عدسی پلی استر میباشد
خازن قرمز رنگ بقل کلید خاموش روشن
ایا گوشی در زمان تایمر قطع میکند 45 ثانیه تا یک دقیقه



[mohammad4410]

اون خازن رو هم عوض کردم اما نشد ...

تصویر درست قطع و وصل میشه اما مشکل من اینجاست که تا گوشی رو بر میدارم شروع به زنگ زدن میکنه و وقتی گوشی رو میزارم قطع میشه

برنامه نداره این ایفون؟؟؟



[NICHICON]

به نام خدا
نخیر دوست عزیز برنامه نداره والا چی بگم تا حالا نداشتم که اینجوری بشه
کلید هوک رو چک کنید



[mohammad4410]

بله این کلید رو همون ابتدا با بیزر چک کردم با سالمش فرقی نداره ...

اون 3 ترانزیستور بزرگ کارشون چیه ؟؟؟

اموروز روشن کردم سالم شده بود وقتی در باز کن رو زدم دوباره قاطی کرد ...



[NICHICON]

بله این کلید رو همون ابتدا با بیزر چک کردم با سالمش فرقی نداره ...

اون 3 ترانزیستور بزرگ کارشون چیه ؟؟؟

اموروز روشن کردم سالم شده بود وقتی در باز کن رو زدم دوباره قاطی کرد ...

به نام خدا
دوتا از اونها رگلاتور هستند یکی برق 12 یکی 5
12 برای تغذیه برد tft گوشی 5 برای تغذیه خود مدار تهت تعمیر شما
یکی دیگر هم tip 42 می باشد و توسط یک ترانزیستور منفی دیگر کار سویچ برق tft را انجام میدهد
رگلاتور ها غیر طبیعی داغ می شوند؟؟؟؟؟؟
