زنگ دينگ دانگ

[gadraj]

با سلام :
مداري براي زنگ دينگ دانگ درب خانه و .......
زنگ هاي موجود در بازار كه به نام دينگ دانگ به فروش ميرسند اغلب با استفاده از يك سيم پيچ كه هسته فلزي داخل سلونوييد ان با فشار شستي زنگ مغناطيس شده و يك ضربه به دياپازون دينگ وارد ميكند و صداي دينگ توليد ميشود و با رها كردن شستي زنگ هسته اين سيم پيچ (سلونوييد ) هم ازاد شده و توسط يك فنري كه حول هسته ميله اي ان قرار دارد بلا فاصله يك ضربه به فلز داياپازون دانگ وارد كرده و صداي دانگ توليد ميشود عيب اينگونه مدارات وقتي مورد توجه است كه شستي براي مدتي زياد توسط شخص فشرده شده باشد كه در اين حالت ضمن هيچگونه صدايي كه از زنگ توليد نمي شود در عين حال سيم پيچ فوق داغ شده و خواهد سوخت در ضمن با توجه به عمل كرد مدار فاصله اي بين دو صداي دينگ و دانگ هم محسوس نيست .

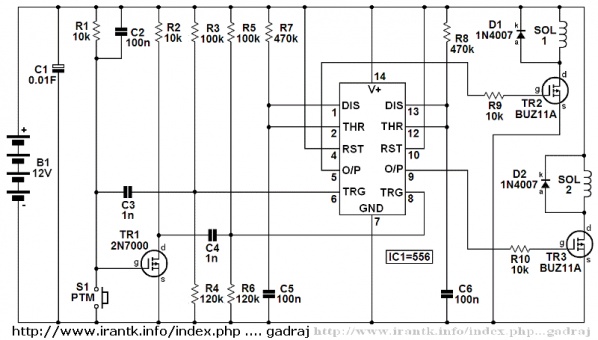

مدار فوق با بهره گيري از تكنيك موس فيت و فقط با 12 ولت و يك اي سي تايمر مشهور 556 (كه خود داراي دو عدد اي سي 555 داخلي مي باشد ) با مصرف ناچيز خود (حدود 2 ميلي امپر در استند باي ) براي ماه هاي مديد كافي خواهد بود .
با فشار شستي زنگ مدار تايمر اولي راه اندازي شده و به مدت زمان توليد يك صداي دينگ سيم پيچ اول (دينگ ) دياپازون را مغناطيس كرده و بعد از اتمام زمان ان و بعد ازكسري از ثانيه تاخير خود به خود تايمر دوم زمان (دانگ ) را استارت ميكند بدينوسيله تا زمانيكه شستي فشرده شده باشد زنگ با صداي توليدي دينگ و دانگ با جلوه خاص و خوشايندي تكرار خواهد شد .
با تشكر .
موفق باشيد.



[سمیرا]

ممنونساده و مفید بود.



[jojo3318]

مرسییییییییییییییییییی



[صابری]

به نام خدا​

سلام. گرچه یک تشکر برای این مدار ساده و مفید کم است اما دوستان به جای ایجاد پست تشکر که خلاف قوانین است از کلید تشکر که درپایین پست و سمت راست است استفاده نمایید.
​



[amirh88]

استفاده از کدام روش برای تولید مقرون بصرفه است ...الکترونیکی یا بوبینی



[jfrras]

سلام

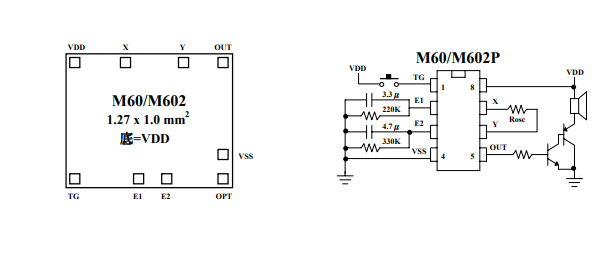

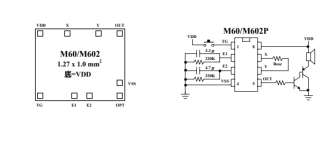

این دوتا ای سی فعلا تو بازار هست .
​

[h=2]آی سی موزیکال UM66 دینگ دانگ[/h]

[hide][/hide]
​
