مشکل: زنگ خوردن مداوم آیفون تصویری الکتروپیک v1-382

[smm9297]

با سلام
این عیب میتواند ناشی از سوختن دیود زنر در پنل بین ورودی سه و چهار باشد . با تعویض این زنر به احتمال زیاد مشکل شما حل خواهد شد

درود بر شما.زنری که فرمودید چک کردم و سالمه.سپاس



[reza_m72]

سلام

کلیدها رااز مدار قطع کن ببین زنگ میخوره بازم

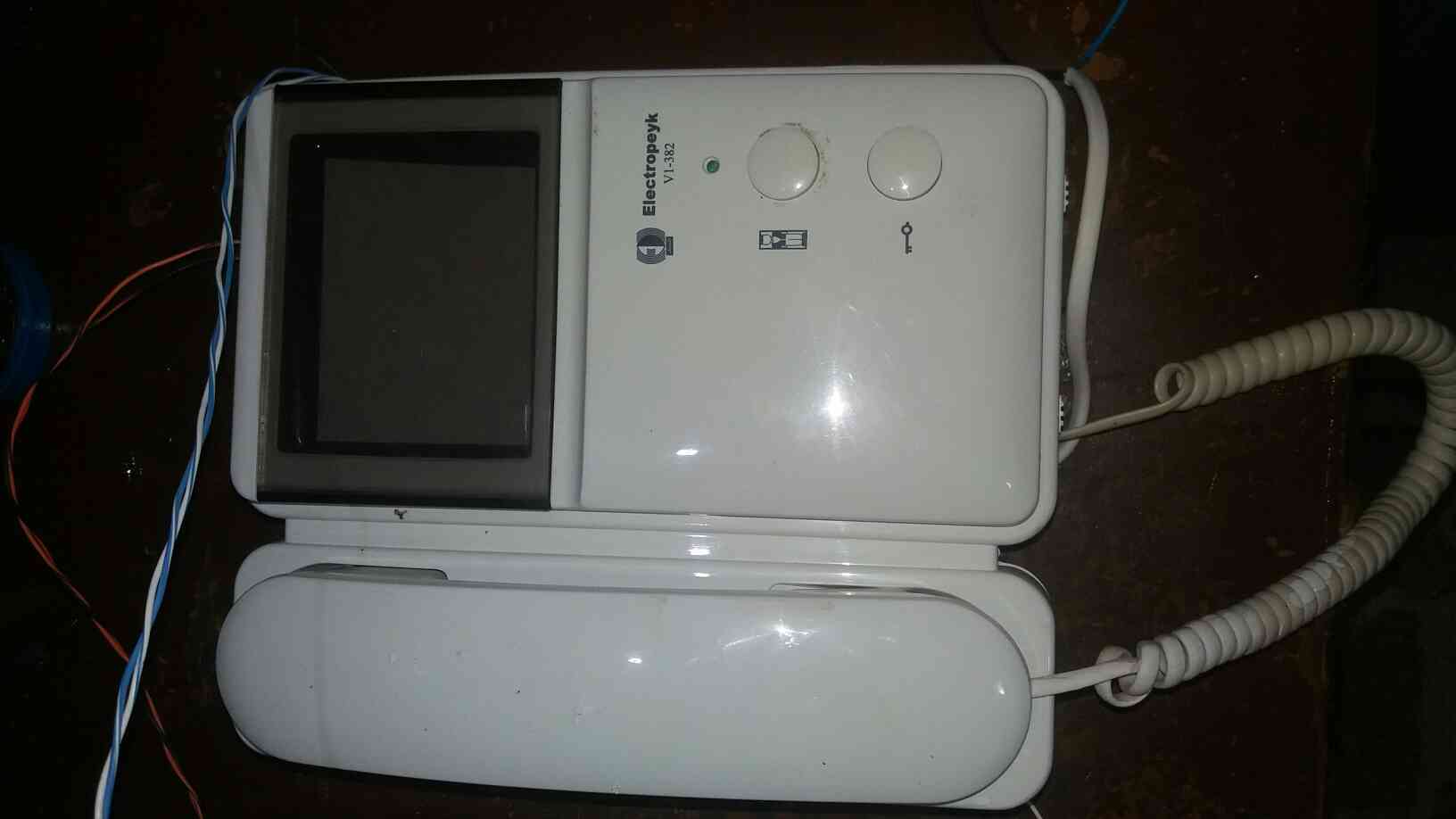

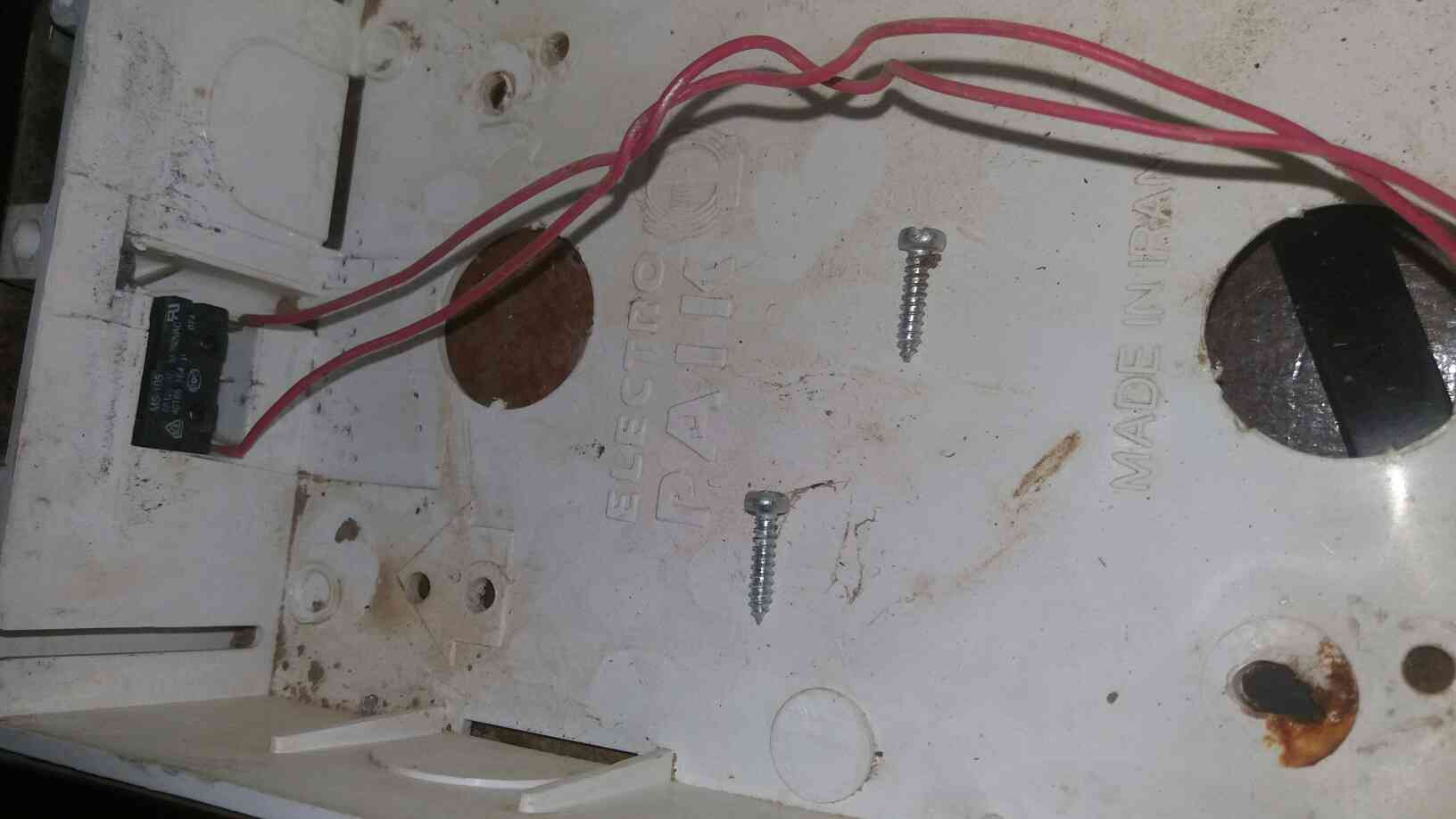

سلام خدمت دوستان گرامی.آیفون مذکور به طور دائم زنگ میخوره.البته اگر پنل جدا بشه و مانیتور بصورت تکی روشن بشه مشکلی نداره. آیفون دست تعمیر کار دیگه ای بوده و تمام سیم های پنل جدا شده.البته همینکه سیمهای ۱ تا ۴ پنل به مانیتور وصل میشه شروع به زنگ خوردن مداوم میکنه.یک سوئیچ هم زیر قاب پنل هست که دو تا سیم خروجیش وصل شده بود به پایه های کلید زنگ (عکس سوم).ممنون میشم در صورت امکان راهنمایی بفرمائین
مشاهده فایل‌پیوست 184930
مشاهده فایل‌پیوست 184931
مشاهده فایل‌پیوست 184932



[aszay]

سلام من این مشکلو داشتم که اشکال از برد پنل بیرونی بود که اون دوتا سیم که بزای زنگ رفته مسیرشون اتصال داشت. اشکال بعدی که میتونه باعث این بشه ای سی زنگ هست و مورد بعدی سیم کشی. جامپر پشت مانیتور هم اگه اشتباه زده بشه دایم زنگ میخوره. بهرحال چک کنید ببینید کدوم مورد هست و نتیجه رو اعلام بفرمایید



[smm9297]

سلام

کلیدها رااز مدار قطع کن ببین زنگ میخوره بازم

درود بر شما.کلیدها رو هم که جدا کنم و فقط ترمینال ۱ تا پنل به ترمینال ۱ تا ۴ مانیتور وصل باشه بازم دائم زنگ میخوره و صفحه هم دایم روشن میمونه.سپاس



[smm9297]

سلام من این مشکلو داشتم که اشکال از برد پنل بیرونی بود که اون دوتا سیم که بزای زنگ رفته مسیرشون اتصال داشت. اشکال بعدی که میتونه باعث این بشه ای سی زنگ هست و مورد بعدی سیم کشی. جامپر پشت مانیتور هم اگه اشتباه زده بشه دایم زنگ میخوره. بهرحال چک کنید ببینید کدوم مورد هست و نتیجه رو اعلام بفرمایید

درود بر شما.تمام مواردی که فرمودید چک شد و نتیجه ای نداشت.سپاس



[smm9297]

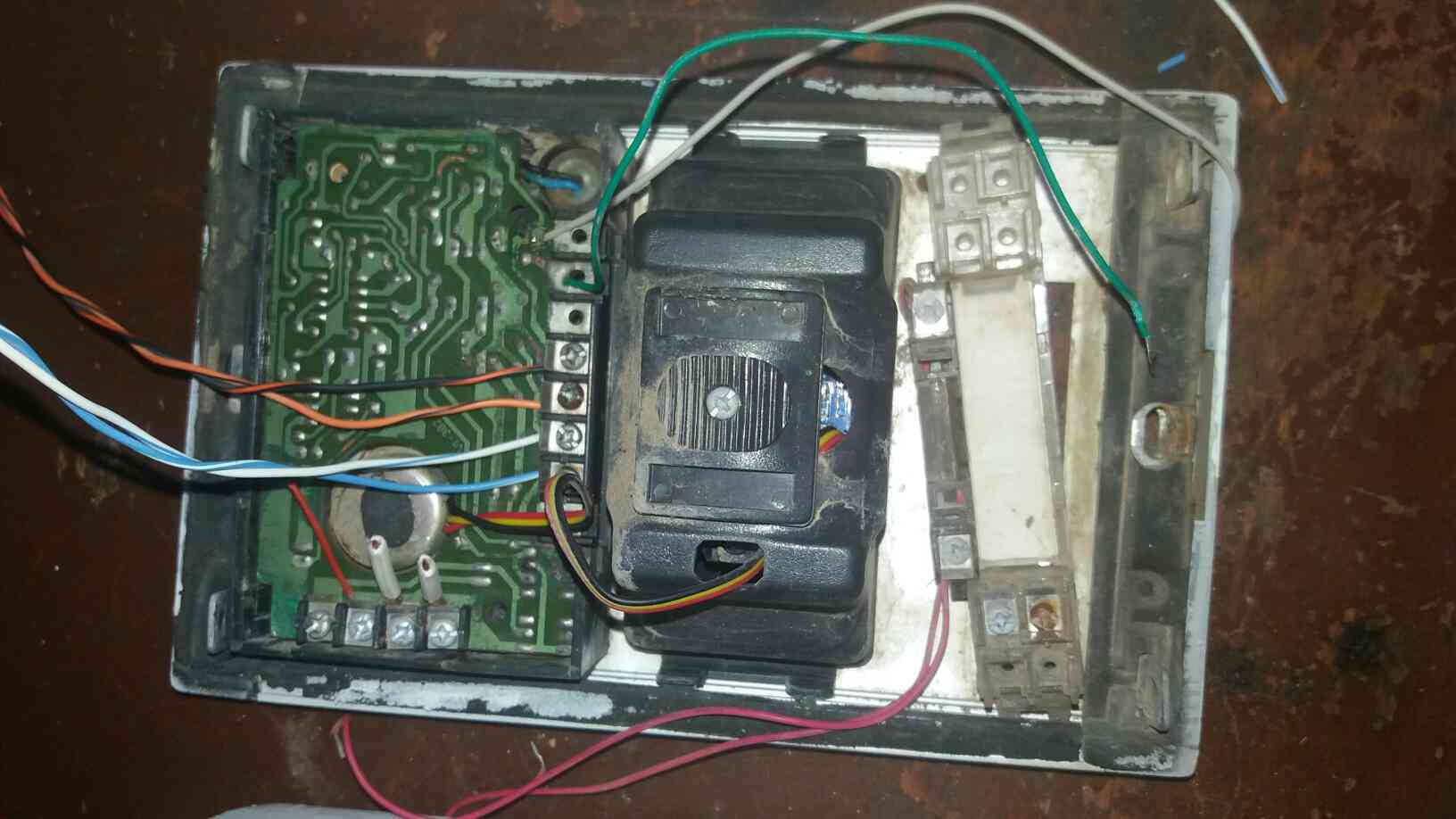

دوستان سیم سبز و سفید پنل آزاد بود .سیم سبز که به یکی از ترمینالهای شستی زنگ وصل میشه و از ترمینال دیگه به ترمینال b پشت مانیتور میخوره.سیم سفید به کجا باید وصل بشه؟



[aszay]

سیم سبز و سفید باید به دوتا ترمینال زنگ وصل بشه. من تو عکس دیدم ازاد بود. اون دوتارو وصل کنید سر جاش. چون این پنل یه طبقه هست سیم زنگ از پنل بیرونی به ترمینال b مانیتور وصل نمیشه. شما فقط ۴ تا سیم رو به مانیتور وصل کنید و دوتا سیم سفید و سبز رو به شستی زنگ پنل بیرونی وصل کنید تا مدار کامل بشه و درست کار کنه



[elecam]

سلام و درود خدمات همکاران. این تاپیک به نتیجه ای نرسید؟ دقیقا الان من همچین مشکلی پیدا کردم. ممنون میشم اگر به راه حلی رسیدین اطلاع رسانی کنید.
با سپاس و درود



[Elec.ehsan]

سلام سیمکشی ایراد داره یا جابجا بستی . اگه تصویر داری سیم ۳ و ۴ را جابجا کن . اگه تصویر نداری سیمها کلا جابجاست با اهمتر چک کن برو تا دم در شایدهم سیم ۴ب۳ اتصال شده تو مسیر



[Ghanaatpesh]

سلام من هم به این مشکل برخوردم زینر که قطع کردم زنگ نخور ولی هنوز عوض نکردم
