ری استارت شدن مودم D-Link 2730

[zmojtaba161]

درود
خدمت اساتید و همکاران گرامی

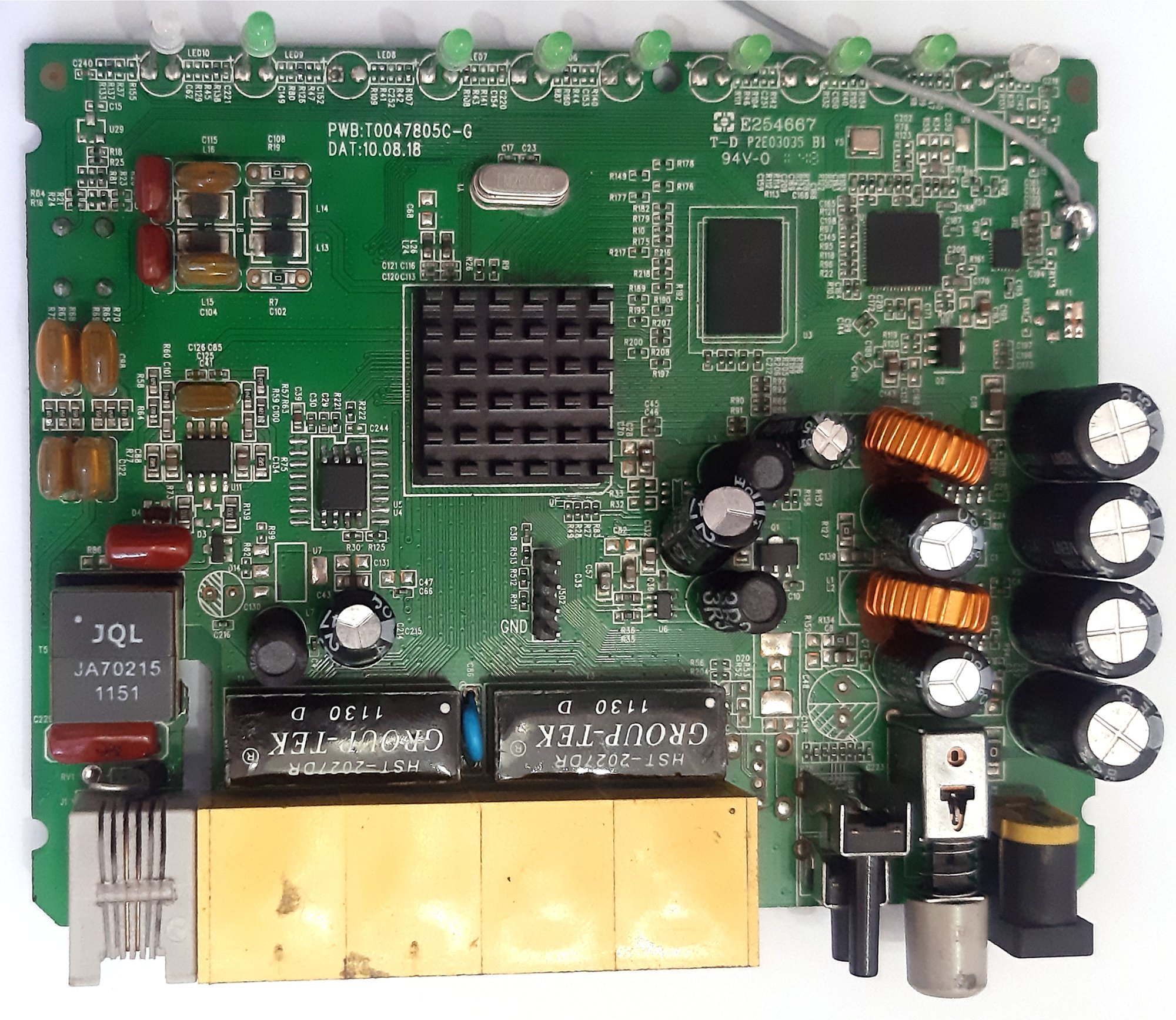

یک دستگاه مودم D-Link 2730 برای تعمیر پذیرش شده
مشکل مودم این هستش که مودم بعد از تایم حدود 15 ثانیه ری استارت میشه و این ری استارت شدن تکرار و تکرار میشه
ولتاژهای 1.2 - 1.8 - 3.3 - 5.5 رو روی سلف های مودم دارم
3.3 ولت رو روی پایه 8 آی سی فلش دارم
3.3 ولت رو روی سه تا از پین هدرهای کنار cpu دارم
کریستال 20 مگاهرتز کنار cpu تعویض شد ولی فایده ای نداشت
داغی غیرعادی در آی سی ها و رگولاتورها مشاهده نشد
مودم رو با آداپتور تست خودم امتحان کردم و مشکل از آداپتور نیست
سردی لحیم روی پایه سلف تیروئیدی مشاهده شد و برطرف کردمش که تأثیری نداشت
چهار تار خازن 470 میکرو 25 ولت کنار سلف ها رو تعویض کردم ولی خازن 100 میکرو 25 ولت رو به علت در دسترس نبودن تعویضش نکردم
خازنهای 1000 میکرو 25 ولت رو تست کردم و ریپل ولتاژ مشاهده نشد (تعویض نشدند)
آی سی بایوس رو با فایل دامپ مطمئن و تست شده که از همین سایت دانلود کردم پروگرام کردم
با آی پی راحت داخل پنل مودم میشه رفت و عدم کانکت شدن و غیره ... ندارد
دستگاه حتی تا یک روز به صورت کامل روشن هستش و اینترنت هم کانکت میشه و وایرلس هم کانکت میشه و کار می کنه ولی یک دفعه شروع می کنه به ری استارت شدن و این ری استارت شدن ادامه داره
عزیزان و اساتید لطفاً راهنمایی بفرمایید



[zmojtaba161]

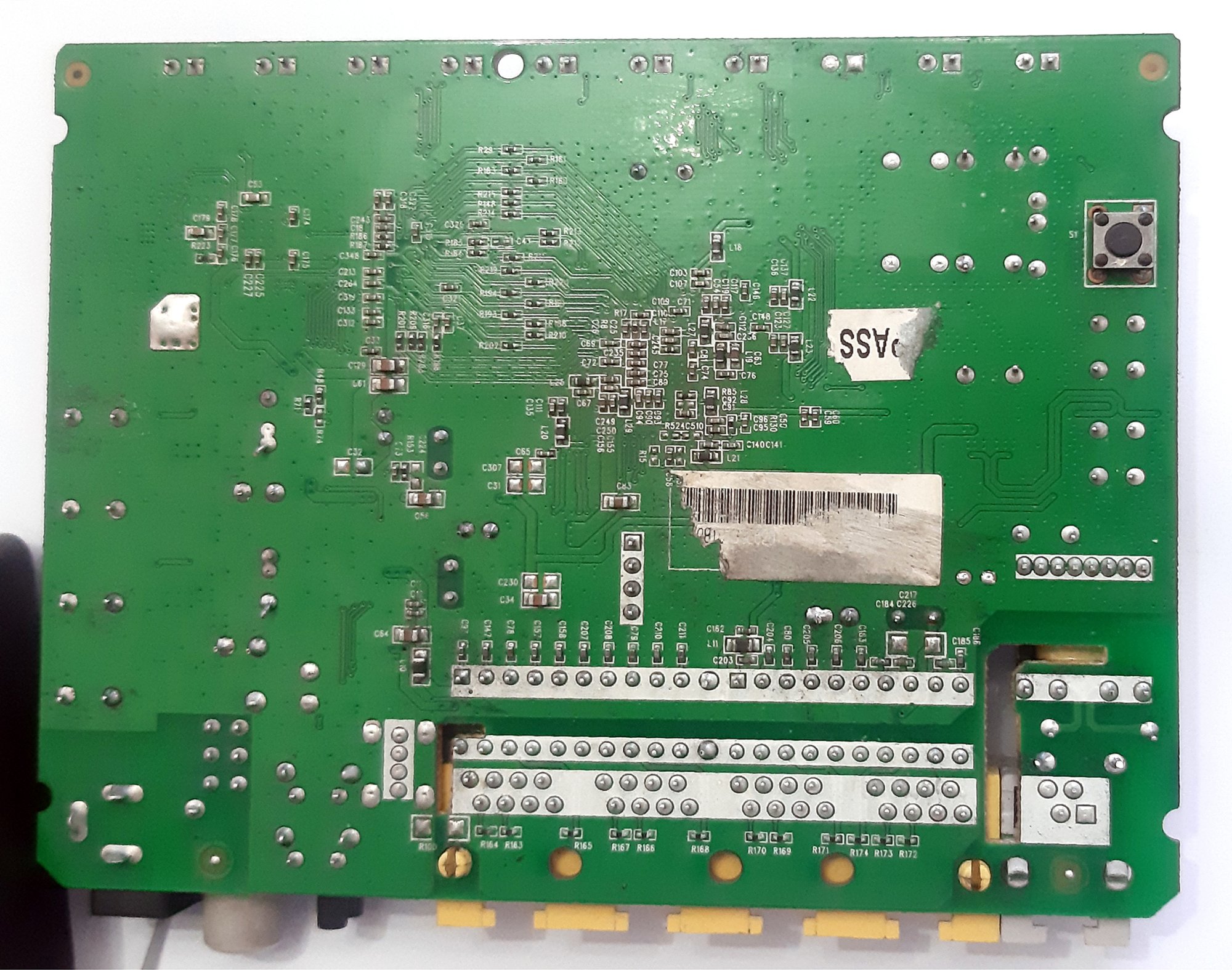

عزیزان فراموش کردم بگم که برد رو کامل شستشو دادم و کامل برای سولفاته یا گرمادیدگی هم بررسی کردم



[zmojtaba161]

اساتید و عزیزان لطفاً راهنمایی کنید



[Navid-Aref]

درود. طبق وضعیت مشابهی که در مودم های دیگه دیدم به احتمال زیاد دلیلش جریان کشی مقطعی و کمی بیش از حد معموله که به دلیل کارکرد زیاد و پرمصرف شدن چیپ ها و سایر قطعات بوجود میاد و روی رگولاتورها فشار میاد. یا اینکه مشکل از ضعیف شدن خود یکی از آی سی های رگولاتوره که معمولا اونی هست که ولتاژ 3.3 ولت رو تامین می کنه و ناتوانیش باعث این ریستارت های متوالی میشه. چاره ساده اش اینه که از یک ماژول رگولاتور کاهنده قوی تر به جاش استفاده کنید و ورودی و خروجی ها رو به ماژول سیم کشی کنین و رگولاتور ضعیف رو با حذف سلف خروجیش از مدار خارج کنین. البته این تجربه شخصی منه و ممکنه مشکل از جای دیگه باشه.



[zmojtaba161]

درود. طبق وضعیت مشابهی که در مودم های دیگه دیدم به احتمال زیاد دلیلش جریان کشی مقطعی و کمی بیش از حد معموله که به دلیل کارکرد زیاد و پرمصرف شدن چیپ ها و سایر قطعات بوجود میاد و روی رگولاتورها فشار میاد. یا اینکه مشکل از ضعیف شدن خود یکی از آی سی های رگولاتوره که معمولا اونی هست که ولتاژ 3.3 ولت رو تامین می کنه و ناتوانیش باعث این ریستارت های متوالی میشه. چاره ساده اش اینه که از یک ماژول رگولاتور کاهنده قوی تر به جاش استفاده کنید و ورودی و خروجی ها رو به ماژول سیم کشی کنین و رگولاتور ضعیف رو با حذف سلف خروجیش از مدار خارج کنین. البته این تجربه شخصی منه و ممکنه مشکل از جای دیگه باشه.

درود
ممنون که پاسخ دادید
مودم رو در حالت ری استارت شدن مدوام هم ولتاژ گیری کردم ولی ریپل و کاهش هیچ کدوم از ولتاژها مشاهده نشد



[zmojtaba161]

عزیزان لطفا راهنمایی کنید



[zmojtaba161]

اساتید لطفا راهنمایی کنید؟



[coling]

کلید روشن خاموش تعویض کنید



[سعید11]

درود جریان کشی دستگاه رو هنگام لود وریست شدن اعلام کنید



[zmojtaba161]

کلید روشن خاموش تعویض کنید

درود
کلید دستگاه رو تعویض کردم ولی متأسفانه مشکل پابرجاست
