روش پروگرام ایسی mcu با پروگرامر rt809h

[spider1]

سلام خدمت عزیزان

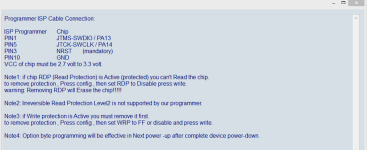

ایسی Mcu به شماره stm32f103rct6 پایه ها رو طبق عکس فوق جیتک سیم کشی کردم وولتاژ 3.3 ولت mcu هم تغذیه جدا دادم ولی متاسفانه پروگرامر tnm5000 شناسایی نمیکنه ودر حالت دستی هم که شماره ایسی رو انتخاب کنی به هیچ عنوان عملیات انحام نمیشه در حالت کلی ایسی رو نمیشناسه.
همکاران عزیز که با روش isp این ایسیmcu رو پروگرام کردن با tnm5000 راهنمایی بفرمایند
ممنون سپاسگزارم .



[spider1]

ایسی مربوطه هم مربوط به mcu مانیتور اچ سی کراس میباشد .



[Mortaza621]

با درود بنده آیسی stm32f103 mcu پروگرام شده دارم اگر خواستید در خدمتم . با tnm7000 کار میکنم



[spider1]

مهندس روش پروگرام را اگه مقدور باشه توضیح بدید سپاسگزارم



[poya22]

درود
میکروکنترول های stm قابلیت قفل شدن دارد و اکثرا هم قفل هستند اگر هم از ای سی قفل شده کپی کنید دیتاها درست نیستند
این گروه از میکرو ها به دو روش خوانده میشود اولی swd مد و دومی uart مد هست tnm5000 هر دو را ساپورت میکند.سعی کنید با هر دو روش تست کنید و از کابل کوتاه استفاده کنید.
در کل بهترین پروگرامر stm32 همان

مینی پروگرامر ST-Link V2 ا PROGRAMER​

است و 84 تا 90 هزارتومان هم قیمت دارد من هم از همین استفاده میکنم و سریع هم شناسایی و پروگرام میکند 100 تومان پولی نیست برای یک پروگرامر
مدل بهترش هم

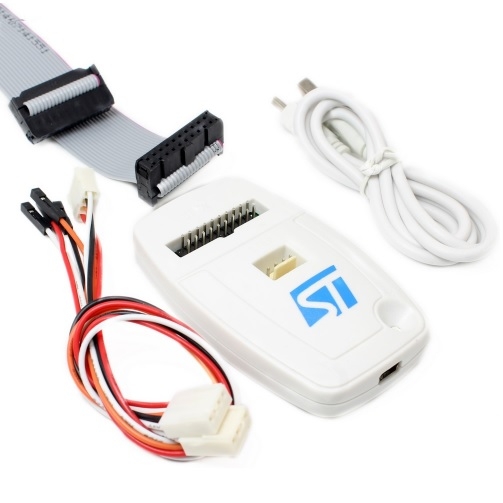

پروگرامر و دیباگر ST-LINK V2 مخصوص تراشه های STM8 و STM32​

است که 290 هزارتومان قیمت دارد



[spider1]

ممنون مهندس سپاسگزارم
