مشکل: روش نشدن باند اکتیو بهرینگر

[mabasi122]

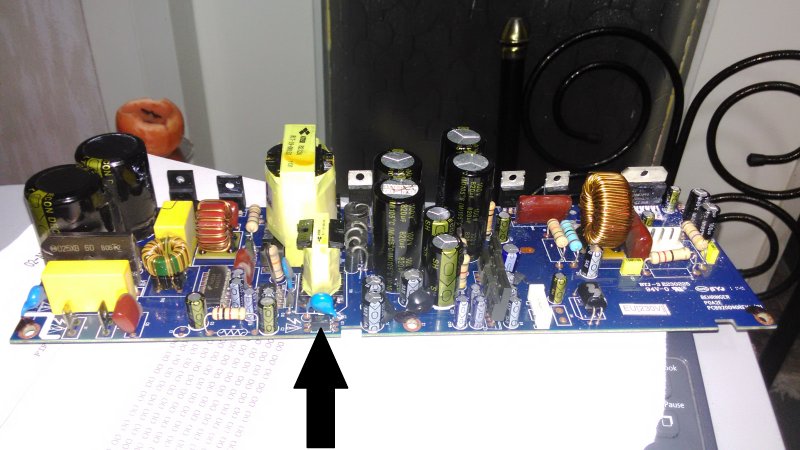

منظور شما این قطعه است؟



[hamid.elec]

سلام
اینکه بعد از ترانس ولتاژ ندارید هم میتونه از کوپلر باشه هم از ایسی قبل نوسان ساز قبل از ترانس.کوپلر یه قطعه چهار پایه است



[mabasi122]

با تشکر از راهنماییتون
آی سی نوسان ساز به شماره viper22a تعویض شد ولتاژ به خروجی ترانس رسید چراغ سبز دستگاه روشن شد ولی بعد از دو ثانیه خاموش می شود
ضمنا"خازن خراب 220 میکرو فارادتعوض گردید ولی جایش یک خازن 330 میکروفاراد قرار داده شد میتونه اشکال از تعویض خازن باشد؟



[mabasi122]

آی سی

viper22a سوخت و ولتاژ خروجی قطع شد​



[mabasi122]

نحوه تست

کوپلر چطوریه,لطفا"راهنمایی کنید​



[mabasi122]

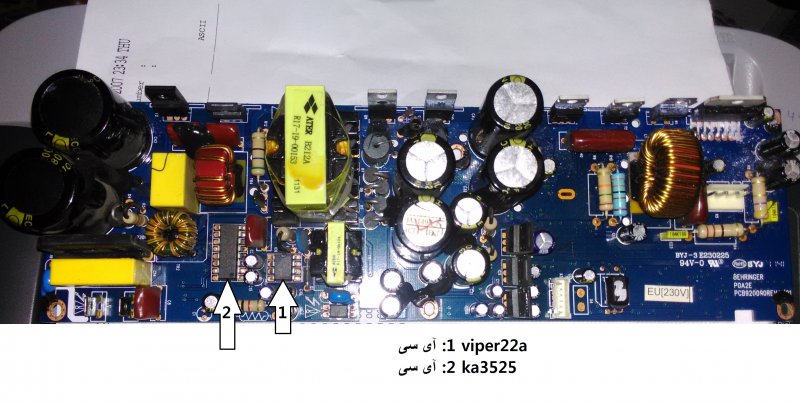

درضمن یه آی سی نزدیک

viper22a هست به شماره ​

ka3525 امکان داره این خراب باشه؟

​



[HOSE IN]

سلام.........بدترانس اگرترانزیستورهای خروجی ساب وایسی تیوترهم خراب باشندتغذیه استارت نمیکنه........برای اینکارترانزیستورهای خروجی سای وایسی ازمدارخارج کن ببین دستگاه استارت میکنه یانه؟خازن راهمان220بزن سرجاش خازن فکرکنم مربوط ب ایسی های7815یا7915یا7806باشه مربوط ب مدارولومه سیمهاش ب بردولوم سه تایی میادتست کن ایسی تغذیه گفته شده سالم باشند؟؟؟؟؟؟؟؟؟؟؟



[mabasi122]

شرمنده میشه بیشتر راهنمایی کنید؟



[hamid.elec]

ظرفیت خازن رو تغییر نده اگه نداری میتونی از ولتاژ بالاتر ولی با همون ظرفیت استفاده کنی و برای تست هم از لامپ سری استفاده کن تا خسارات وارده رو به حداقل برسونی



[mabasi122]

مچکرم مهندس از راهنماییتون به نظر شما اون آیسی دومی رو عوضش کنم؟
