مشکل: روشن نشدن پاور گرین GP1030B

[karimnezhad]

ممنون از پاسختون.ولی متاسفانه من هرچی میگردم این وریستور رو پیدا نمیکنم خیلی شلوغه مدارش uke:



[reza_476]

باسلام

واریستور یا مقاومت حساس به ولتاژ برنگهای زرد و آبی و ... شبیه خازن عدسی بزرگ در مدارات وجود دارد عملکردش همانند فیوز است ولی برخلاف فیوز که سری در مدار بسته میشود آن موازی در مدار قرار میگیرد



[reza_476]

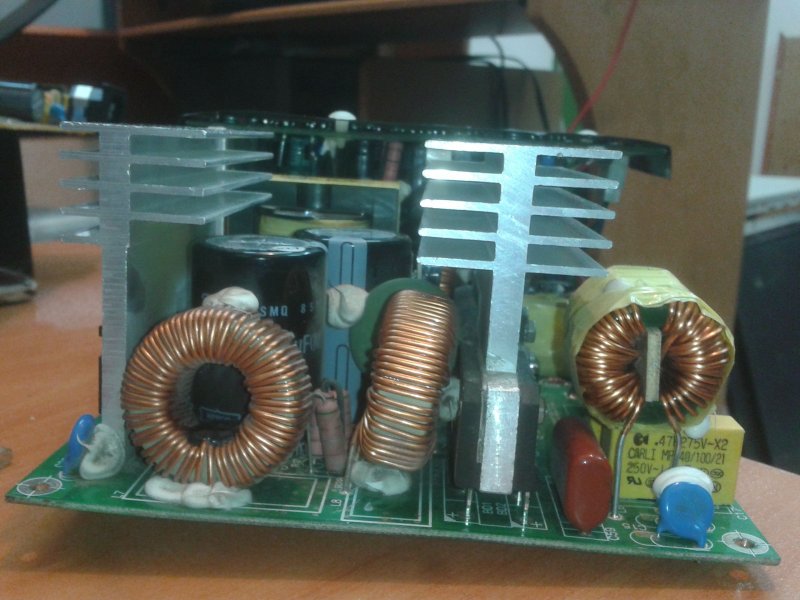

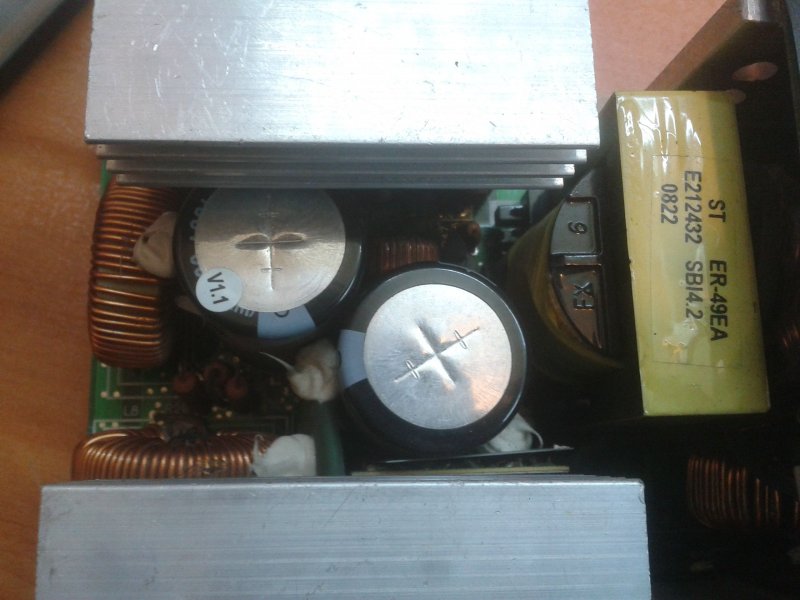

اگر واریستور را پیدا نکردی عکس باکیفیت از قسمت هیت سینگ اول یعنی ورودی 220 ولت قرار بده تا در عکس مشخص کنیم



[karimnezhad]

بسیار ممنون از پاسخ سریعتون.خیر هیچ اهمی نداره

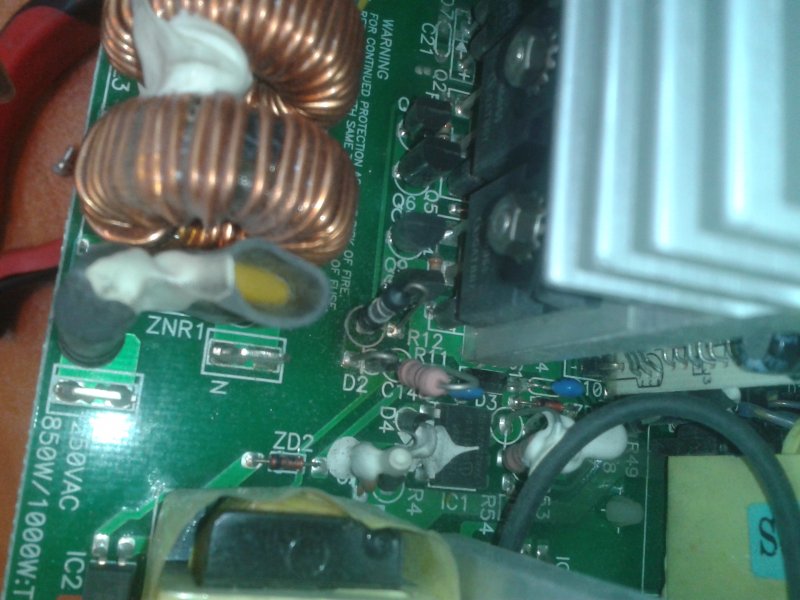

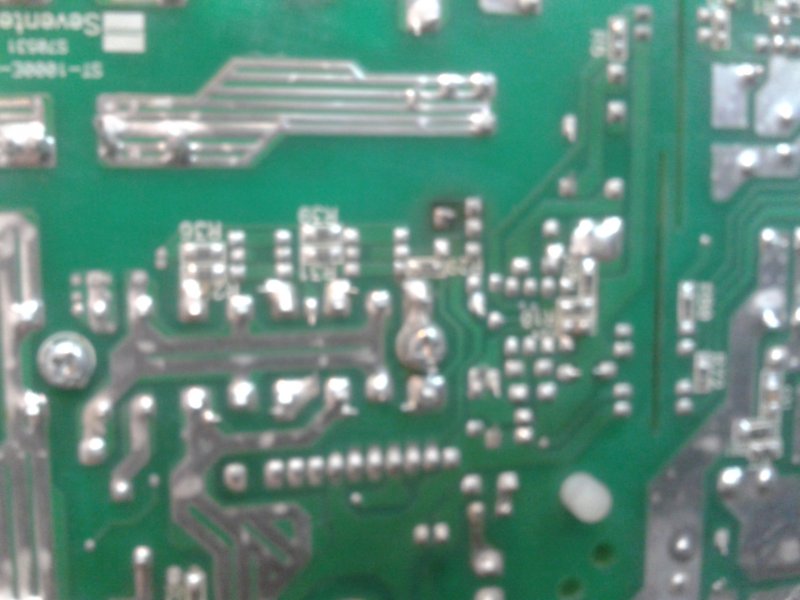

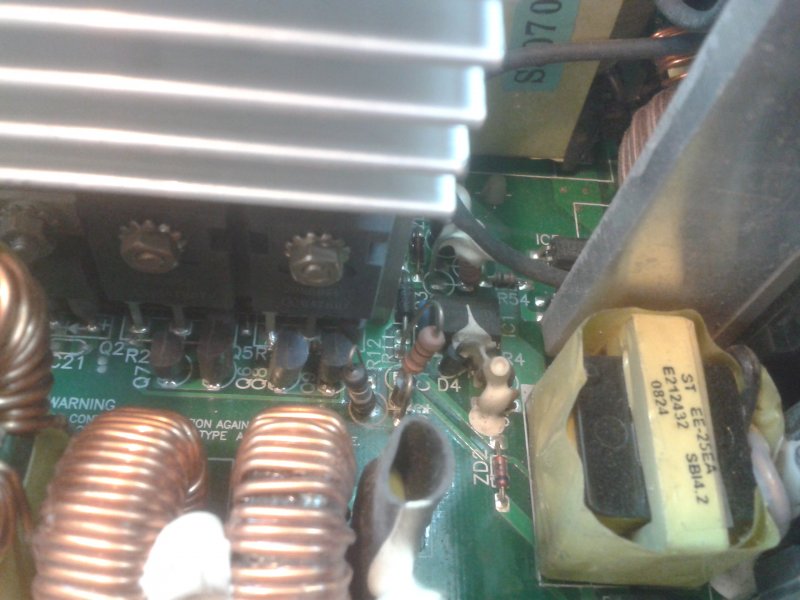

مشاهده فایل‌پیوست 111763مشاهده فایل‌پیوست 111762مشاهده فایل‌پیوست 111764



[اسماعیل محبی]

دوست من سلام

همونطور که استاد عزیزمون جناب آقای رضا فرمودند واریستور یا همون مقاومت ntc به صورت موازی در مدار قرار میگیرد

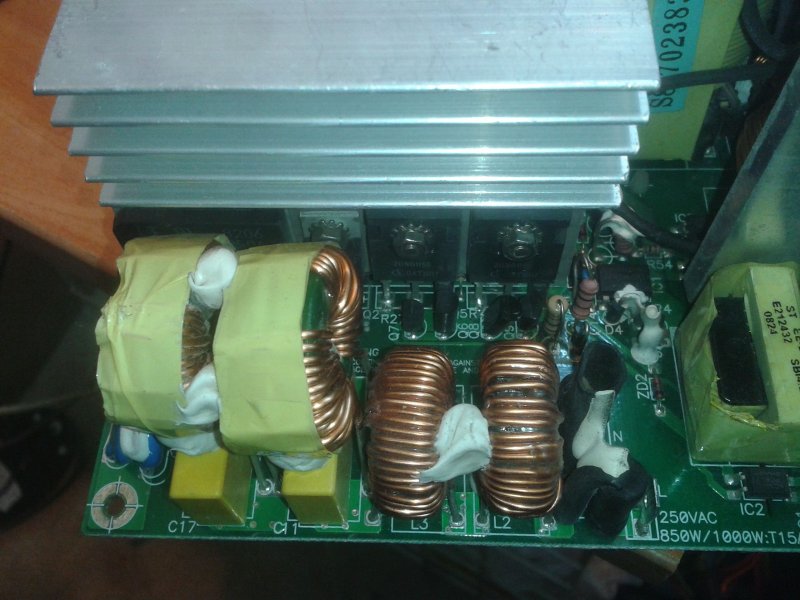

و کارکردش نسبت به جریان و دما در پاور هست در شکل زیر مشخص نمودم براتون راستی

چون تعداد تایپیک هاتون زیاد هست یکم هم در مورد مشکلتون در تایپیک بعدی بگید که الان در کجای کارید

در ضمن یکی از این دو قطعه خواهند بود که دورشون خط کشیدم سبز و آبی







موفق باشید



[AMD]

اسماعیل جان فکر میکنم اونی که علامت زدی خازن هست .وریستور عموما میان دو خازن ورودی قرار دارد .



[اسماعیل محبی]

اسماعیل جان فکر میکنم اونی که علامت زدی خازن هست .وریستور عموما میان دو خازن ورودی قرار دارد .

سلام جناب بهادری عزیز - گفتم یکی از اون دوتا نه هر دو

آبیه رو مشکوک بودم بهش ولی سبزه که داخل بین سیم پیچ و خازن بزرگ هست وریستور هست البته تو تصویر زیاد مشخص نیست

در ضمن وریستور در پاورها جاش متغیر هست تنها چیز قابل قبول اینه که قبل پل دیود قرار میگیره

موفق باشید



[AMD]

پاورهایی که من تا به حال باز کردم و بیشتر مدل های گرین وریستور میان دو خازن ورودی بوده .
بله منظور من هم سبزه هست که اگر دقت کنید میون اون دو تا خازن هست . ولی اون آبیه مشخص هست خازن هست .



[اسماعیل محبی]

پاورهایی که من تا به حال باز کردم و بیشتر مدل های گرین وریستور میان دو خازن ورودی بوده .
بله منظور من هم سبزه هست که اگر دقت کنید میون اون دو تا خازن هست . ولی اون آبیه مشخص هست خازن هست .

جناب AMD.POWER بهتر نیست از بحث اصلی تایپیک دور نشیم

بله من هم گفته شمارو رد نکردم و باید بگم که اگر توجه میکردید بنده در اون تایپیکم دو بار عکس رو آپلود کردم در اولی یکم زود قضاوت کردم

اونم به دلیل مشغله زیاد بوده ولی در دومی حتی متذکر هم شدم که یکی از این دو خواهد بود و تشخیصش رو گذاشتم به عهده خود

تعمیرکار عزیز

موفق باشید



[reza_476]

باسلام

واریستور را معمولا روی فیبر مدارچاپی با VR1 و VR2 و .... نشان میدهند اگر با نماد C1 و C2 و ... باشد خازن است.
