مشکل: روشن نشدن پاور گرین 380A-HE

[hoss_bakh]

سلام
CM6800TX

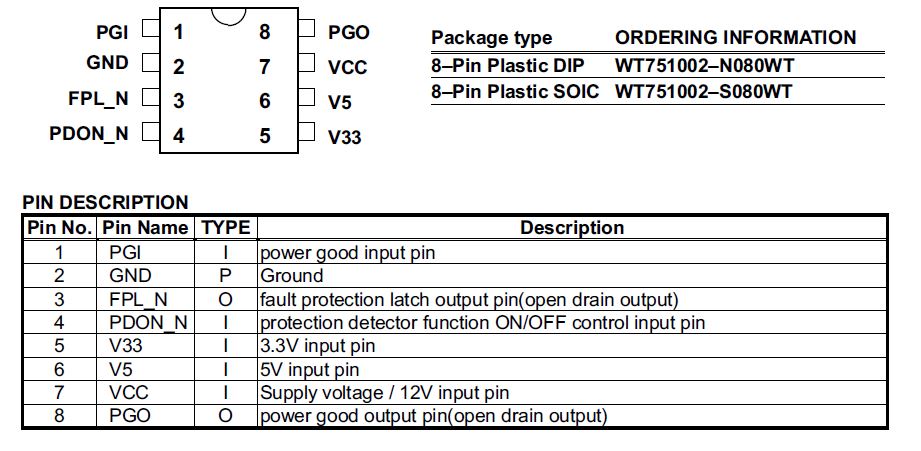

شماره آی سی PWM اینه wt751002 که تو قسمت ثانویه پاور روی خود برده نه تو قسمت اولیه

و شما باید پایه های شماره 2 و 3 این ای سی رو بهم اتصال بدین تا ببینید با قطع پروتکت پاور روشن میشه یا نه

که اگه با قطع پروتکت هم روشن نشد



[hide]
2 تا پایه شماره 5 و 6 رو به نحوی از برد جدا کرده بعد به پایه های شماره 5 و 6 این آی سی بترتیب

ولتاژهای دقیق 3.3 و 5 ولت رو با یه پاور دقیق دیگه و با یکی کردن گراندشون اعمال کن ببین پاور روشن میشه یانه

که بیشتر خرابی این پاور ها مربوط به ولتاژ 3.3 میشه که تا الآن بالای 10 موردی که تعمیر کردم از همین ولتاژ بوده

[/hide]



[nishgon64]

ولتاژ پایه 13 ای سی cm6800 که روی داتر بورد و در قسمت اولیه هستش ببینید بین 10 تا 18 ولت رو دارید؟

ماسفت های ورودی را حتما خارج از برد تست کنید و قبل از تست حتما 3 تا پایه رو یکبار به هم اتصال بدید و بعد با مولتی متر تست دیود بگیرید



[hoss_bakh]

اصلاحیه پست شماره 11
آی سی مذکور سوپر وایزر میباشد و از طرف بنده به اشتباه آی سی pwm ذکر شده بود
پوزش



[nishgon64]

ای سی Wt7510 سوپر وایزر می باشد و دارای مقایسه گر می باشد که از هر ولتاژ فیدبک میگیره و با ولتاژ های مرجع مقایسه میکنه و اگر مشکلی نداشتند و کمتر و یا بیشتر نبود اجازه میده که ای سی pwm به کار خودش ادامه بده و غیر از این باشه پالس خروجی رو در سطح 0 نگه میداره



[hoss_bakh]

ای سی Wt7510 سوپر وایزر می باشد و دارای مقایسه گر می باشد که از هر ولتاژ فیدبک میگیره و با ولتاژ های مرجع مقایسه میکنه و اگر مشکلی نداشتند و کمتر و یا بیشتر نبود اجازه میده که ای سی pwm به کار خودش ادامه بده و غیر از این باشه پالس خروجی رو در سطح 0 نگه میداره

درود
علاوه بر اینها اگر اشتباه نکنم کنترل پاور گود رو هم بر عهده داره



[nishgon64]

درود
علاوه بر اینها اگر اشتباه نکنم کنترل پاور گود رو هم فکر کنم بر عهده داره

100% همین طوره
