مشکل: روشن نشدن پاور گرین 330

[behi0021]

مشکل همون مقاومت یک اهم هست، مشابه این مشکلو داشتم بجای مقادمت یک اهم ده گذاشته بودم ولتاژ مدام بالا پایین میشد تا عوض کردم درست شد، تو یه موردم ترانزیستور431سوخته بود



[mohsenfhm]

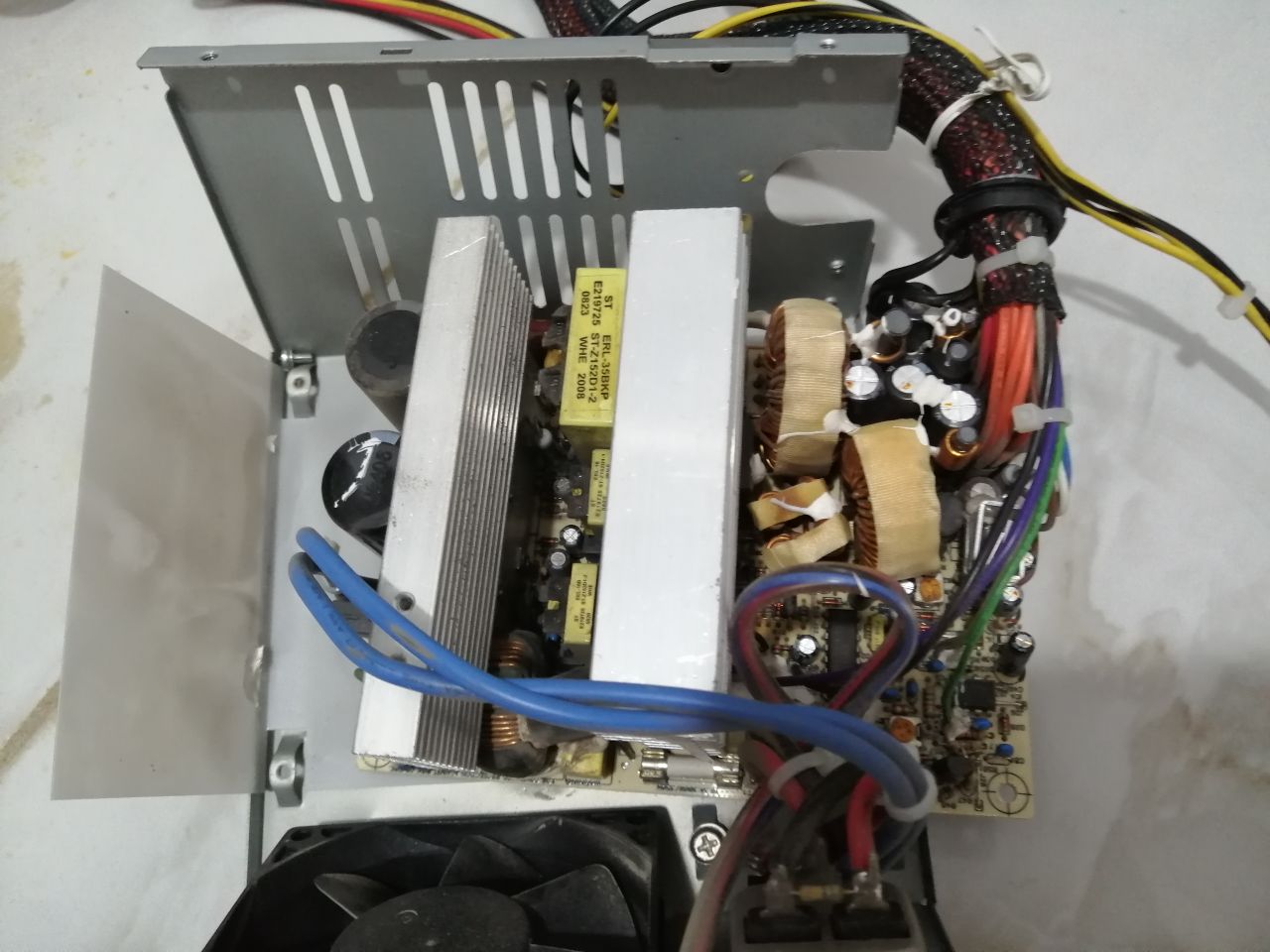

مشاهده فایل‌پیوست 160714

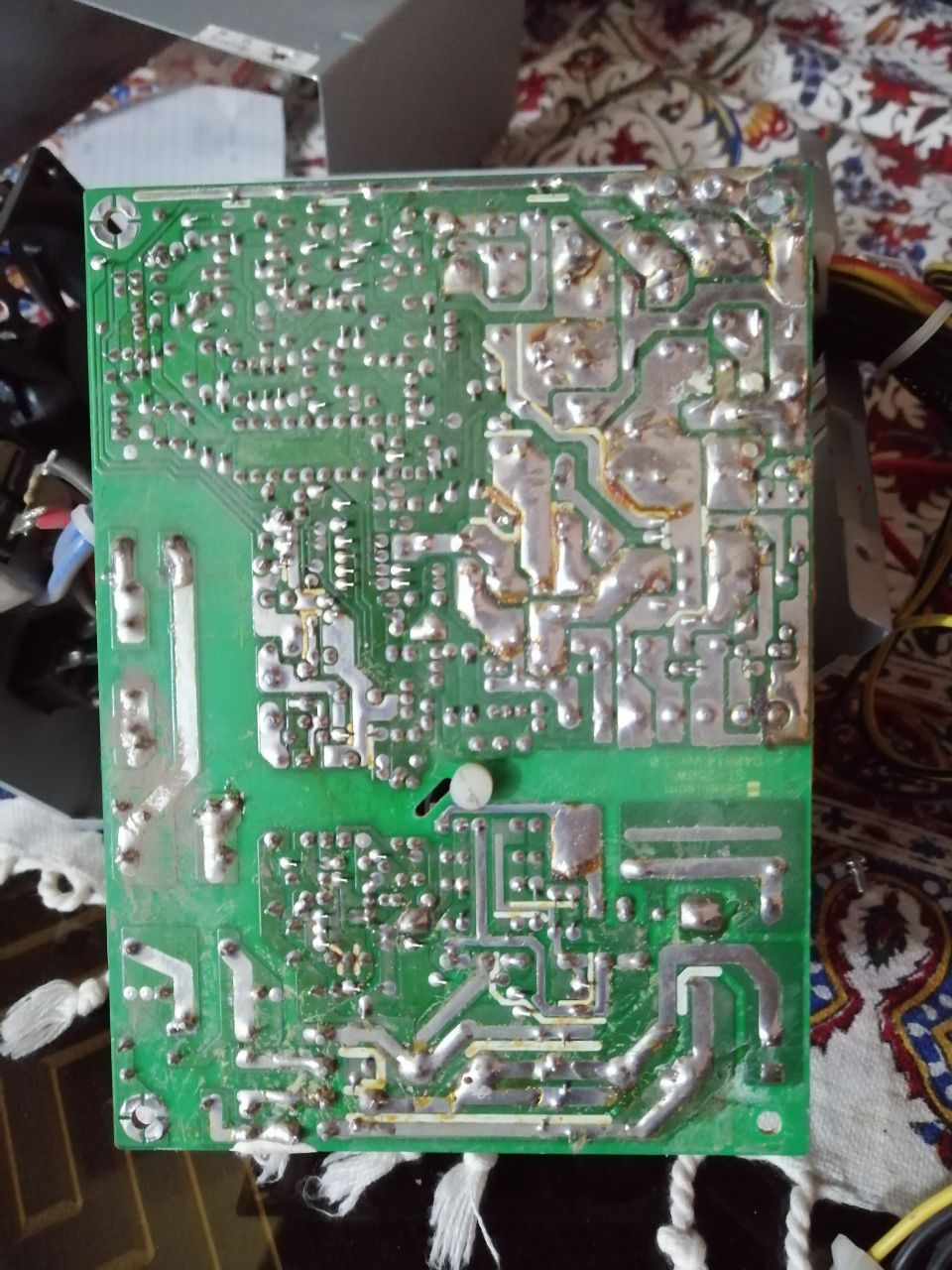

مشاهده فایل‌پیوست 160715

ممنون از دوستانی که کمک کردن



[mohsenfhm]

چند تا خازن باید تعویض کنید

توی عکس موقعیت و ظرفیتشون رو مشخص کردم بعد از تعویض کردنشون اعلام نتیجه بفرمائید تا اگر مشکل حل نشد بیشتر راهنمایی بشید



hidden content may not be quoted

درود بر شما


با تعویض خازن 16 ولتی مشکل سوت کشیدن برطرف شد. پاور بدون مشکل روشن میشه. ولتاژهای 5 و 3.3 و 12 دقیق برقرار هست.

سیم خاکستری 5 ولت برق داره.

فقط مشکل در ولتاژ سیم بنفش هست که 8.6 ولت برق داره. در حالت خاموش هم سیم سبز 8.6 ولت برق داره


ایراد چی میتونه باشه؟



[hoss_bakh]

درود بر شما


با تعویض خازن 16 ولتی مشکل سوت کشیدن برطرف شد. پاور بدون مشکل روشن میشه. ولتاژهای 5 و 3.3 و 12 دقیق برقرار هست.

سیم خاکستری 5 ولت برق داره.

فقط مشکل در ولتاژ سیم بنفش هست که 8.6 ولت برق داره. در حالت خاموش هم سیم سبز 8.6 ولت برق داره


ایراد چی میتونه باشه؟

دلیل بالا بودن ولتاژ سیم بنفش یا همون استندبای همون خازنایی هست که بنده مشخص کردم و شما عوض نکردین
همه خازنهایی که مشخص کردم حتما باید عوض بشن تا پاور
عین روز اولش کار کنه
مخصوصا خازن 50 ولتی 10 میکرو قبل از ترانس چاپر استندبای که اگه اون عوض نشه هم ولتاژ استندبای
نرمال نمیشه و هم باعث میشه بقیه خازنهای سالم
مدار استندبای هم خراب بشن
ضمن اینکه خیلی از مادربردها هم اجازه استارت
پاور رو نمیدن



[mohsenfhm]

دلیل بالا بودن ولتاژ سیم بنفش یا همون استندبای همون خازنایی هست که بنده مشخص کردم و شما عوض نکردین
همه خازنهایی که مشخص کردم حتما باید عوض بشن تا پاور
عین روز اولش کار کنه
مخصوصا خازن 50 ولتی 10 میکرو قبل از ترانس چاپر استندبای که اگه اون عوض نشه هم ولتاژ استندبای
نرمال نمیشه و هم باعث میشه بقیه خازنهای سالم
مدار استندبای هم خراب بشن
ضمن اینکه خیلی از مادربردها هم اجازه استارت
پاور رو نمیدن

ممنون از شما

بله حق با شماست. من عجله کردم



[hoss_bakh]

ممنون از شما

بله حق با شماست. من عجله کردم

بعد از انجام کامل اعلام نتیجه بفرمائید و صحیح ترین پاسخ رو انتخاب کنید تا تاپیک کامل بشه

تا کاربرای دیگه هم در صورت مشکل مشابه (که خیلی هم زیاده توی اینسری پاورها) استفاده بکنن

سپاس



[mohsenfhm]

چند تا خازن باید تعویض کنید

توی عکس موقعیت و ظرفیتشون رو مشخص کردم بعد از تعویض کردنشون اعلام نتیجه بفرمائید تا اگر مشکل حل نشد بیشتر راهنمایی بشید



hidden content may not be quoted

با تشکر از شما :32000000:

تمام کارهایی که گفتین انجام دادم و خداروشکر مشکل ها کاملا برطرف شدند.

ممنون از پاسخ دقیق، استادانه، بدون نقص و تشکر بابت پیگیری.


ختم تاپیک



[fzi]

خازنی که کنار اپتوکوپلر هست و معمولا مقدارش 10uF/50V هست افت ظرفیت پیدا می کنه و در نتیجه ولتاژ استندبای می ره بالا و این بالا رفتن ولتاژ خیلی خطرناک هست و باعث سوختن چیپ جنوبی یا هر چی که به پورت‌های USB وصل هست خواهد شد و خسارت بسیار زیادی ایجاد خواهد کرد.



[hoss_bakh]

خازنی که کنار اپتوکوپلر هست و معمولا مقدارش 10uF/50V هست افت ظرفیت پیدا می کنه و در نتیجه ولتاژ استندبای می ره بالا و این بالا رفتن ولتاژ خیلی خطرناک هست و باعث سوختن چیپ جنوبی یا هر چی که به پورت‌های USB وصل هست خواهد شد و خسارت بسیار زیادی ایجاد خواهد کرد.

درود

در پیرو تکمیل نظر شما، البته که افت ولتاژ یا بالا رفتن ولتاژ استندبای مشکل ایجاد میکنه ولی ولتاژ استندبای مستقیماً به پل جنوبی ربط پیدا نمیکنه و اول به رگولاتور مربوط به مدار RTC یا (Real Time Clock)

وارد میشه و اگر دقت کرده باشین در یکسری مادربردها جامپری پشت یا کنار پورتهای usb و کنار پورتهای usb مربوط به پنل جلوی کیس تعبیه شده که درصورت ست کردن جامپر مربوطه و فعال بودن ولتاژ استندبای

رو روی پورتهای usb سوئیچ میکنه و در حالت خاموشی مادبرد پورتهای usb دارای 5 ولت میشن که همون ولتاژ استنبای هست و اگر دیده باشین روی همین مادربردها مخصوصا

قدیمی ترها موس و کیبوردهای usb روشن میمونن و دارای ولتاژ هستن (در حالت خاموشی مادربرد)

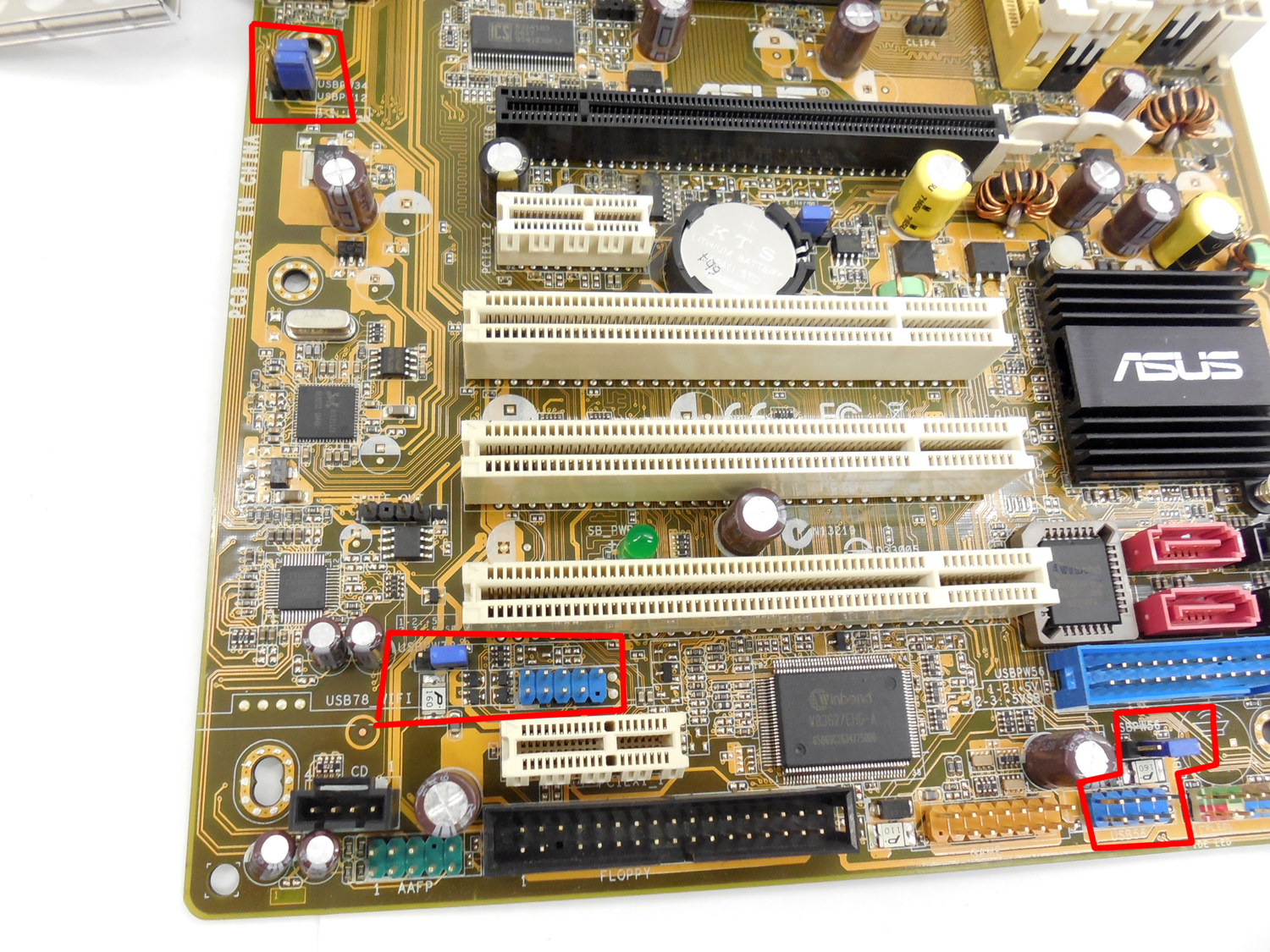

عکس زیر هم یک نمونه اش میشه
