مشکل: روشن نشدن پاور گرین 1035 w

[at950]

خازن ها و کوپلر هارو با مولتی متر چک کردم.کوپلر رو هم از روی دیتا شیت تستش رو انجام دادم. در ضمن خازن های عدسی بعد از کوپلر ها شورتی نداشتن.



[tahaali9095]

سلام دوست من

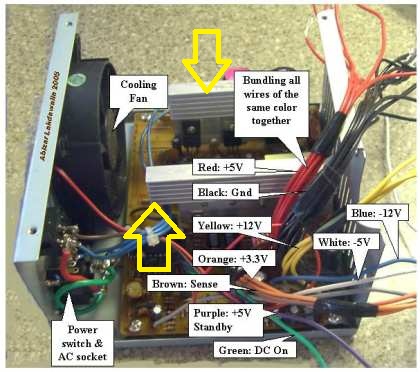

با توجه به شکل زیر ترانزیستورهای فت روی هیت سینکهایی که با فلش زرد مشخص شده را خارج از مدار تست و اعلام نتیجه فرمایید



[at950]

سلام. خازنهای خروجی رو با مولتی متر چک کردم و مشکلی نداشتن. اپتو کوپلر ها رو هم با مولتی متر و طبق دیتا شیت تست کردم. مدل کوپلر ها sharp- pc817 هستن.که هر سه تا کوپلر هم سالم بودند. خازن های عدسی بعد از کوپلر ها هم مشکلی نداشتند.با تشکر از دوستان لطفا راهنمایی بفرمایید



[tahaali9095]

با سلام
موارد پست 12 را انجام دادید؟
یه آی سی TL431 یا مشابه اش معمولا وجود داره، آنرا هم تست واعلام نتیجه فرمایید
بازهم میگم تمام کارهای انجام شده را باعکس اپ فرمایید تا بیشتر وبهتر راهنمایی شوید



[at950]

استادان گرامی. هنگام بررسی برد متوجه شدم مدار متصل به یک ترانزیستور bjt از روی برد کاملا بلند شده و باعث قطعی شده. و همچنین در کنار محل قطعی در پشت برد یک مقاومت 100 اهمی کاملا ترکیده بود.(میزان مقاومت رو از روی منبع تغذیه مشابه تشخیص دادم) . مدار رو با استفاده از سیم کشی احیا کردم. بعد از جایگذاری مقاومت نتیجه رو اعلام میکنم. برای آپلود عکس مشکل دارم سعی میکنم عکس هم آپلود کنم. از استاد های محترم هم خواهش میکنم بازم اگر موردی هست تذکر بدن.



[at950]

سلام.مقاومت رو جایگزین کردم مشگل حل شد و پاور روشن شد. از راهنمایی های استادان گرامی بازم خیلی خیلی تشکر میکنم.
