روشن نشدن پاور گرین مدل 380

[mahdi msi]

پاسخ : روشن نشدن پاور گرین

سلام دوست عزیز

چوک استندبای را چک کنید

طریقه تست چوک : هر یک از پایه های چوک لاقل با یک پایه دیگر بوق میزند اگر با بیشتر از یک پایه بوق زد مشکل ندارد اما اگر با هیچ کدوم از پایه ها بوق نزد چوک خراب است


چوک استندبای چوک کوچکی است که در کنار برد پاور است(یک چوک کوچک دیگر هم که در وسط پاور وجود دارد که ان کارش چیز دیگریست ) احتمالا در قسمت اولیه چوک دچار مشکل شده

یا حق

باسلام
شما عکسهای باکیفیت از زیر و روی برد مدارچاپی پاورت قرار بده و کارهایی که کردی روی آن علامتگذاری کن
در هیتسینگ اول دو خازنهای بزرگ پایه های مثبت آنها چند ولت است
دو ترانزیستور قدرتی بزرگ عین هم چند ولت دارد
یک ترانزیستور ماسفت کنار آنها چند ولت هست

با سلام

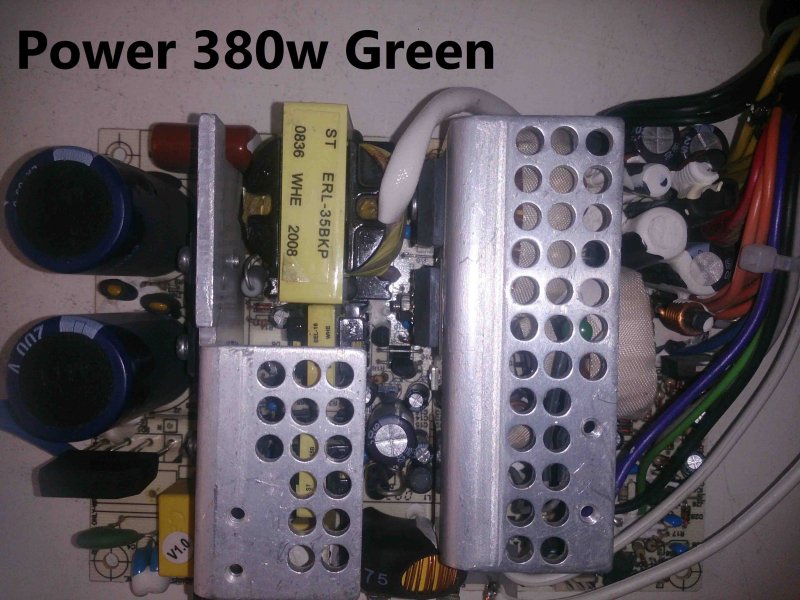

مشاهده فایل‌پیوست 99000 مشاهده فایل‌پیوست 99001

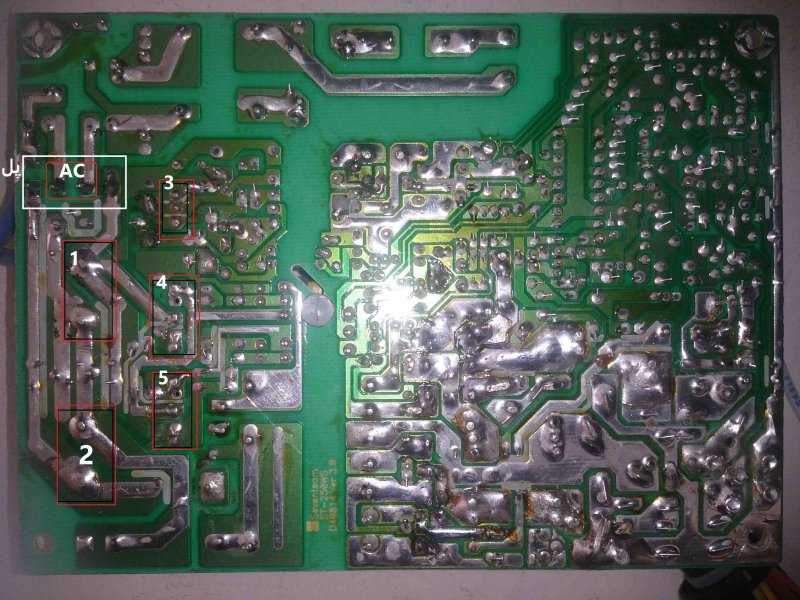

نتیجه تست :

چک استندبای معمولا سیم پیچ و سلفه که تست شد و سالمه

دیود های خروجی قدرت سالمند

قسمت 1و2 خازنهای ورودی 200ولتند

قسمت 3و4و5 ترانزیستورها و ماسفت روی هیت سینک

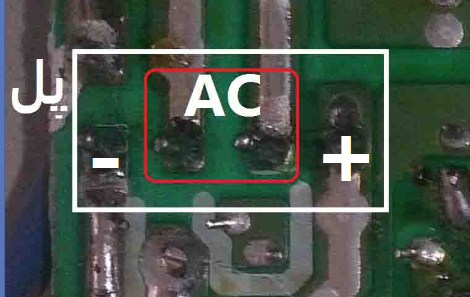

بدون ولتاژ هستند، پل تعویض شد ولی پل ورودی 220 داره اما جالب اینکه به هیچ وجه خروجی پل که DC باشه بدون ولتاژه در صورتیکه بیرون از برد تست شد سالمه و خروجی داره !!!!

ضمنا خروجی پل روی مدار شورتی نداره.



[mahdirezaee]

پاسخ : روشن نشدن پاور گرین

سلام دوست عزیز

از پاسخ های زدو نقیض خود داری کنید تا عیب یابی راحت شود

اگر برروی خازنها ولتاژ دارید پس چطور پل خروجی ندارد ؟؟

هنگام تست خازنها بصورت سری عمل کنید یعنی یکی از پراپهای مولتی متر را به پایه منفی یکی از خازنها و پراپ دیگر را به پایه مثبت خازن دیگری بگیرید

باید ولتاژی حدود 312 ولت داشته باشید

تست کنید اعلام کنید

یا حق



[mahdi msi]

پاسخ : روشن نشدن پاور گرین

با سلام

نتیجه تست :

چک استندبای معمولا سیم پیچ و سلفه که تست شد و سالمه

دیود های خروجی قدرت سالمند

قسمت 1و2 خازنهای ورودی 200ولتند

قسمت 3و4و5 ترانزیستورها و ماسفت روی هیت سینک

بدون ولتاژ هستند، پل تعویض شد ولی پل ورودی 220 داره اما جالب اینکه به هیچ وجه خروجی پل که DC باشه بدون ولتاژه در صورتیکه بیرون از برد تست شد سالمه و خروجی داره !!!!

ضمنا خروجی پل روی مدار شورتی نداره.

سلام دوست عزیز

از پاسخ های زدو نقیض خود داری کنید تا عیب یابی راحت شود

اگر برروی خازنها ولتاژ دارید پس چطور پل خروجی ندارد ؟؟

هنگام تست خازنها بصورت سری عمل کنید یعنی یکی از پراپهای مولتی متر را به پایه منفی یکی از خازنها و پراپ دیگر را به پایه مثبت خازن دیگری بگیرید

باید ولتاژی حدود 312 ولت داشته باشید

تست کنید اعلام کنید

یا حق

پاسخ ضد و نقیض نیست بدون ولتاژ هستند



[reza_476]

باسلام

توضیحات شما روشن نیست نگفتی در ابتدا بررسی که کردی آیا فیوز سوخته بود؟



[mahdi msi]

فیوز سالمه تا ورودی پل ولتاژ هست پل سالم بود با این وجود تعویض شده ولی خروجی نداره!!



ورودی AC ولتاژ وجوددارد ولی خروجی + , - نداریم

ضمنا تو مسیر + و - شورتی هم نداریم سوال اینکه که چرا ولتاژ نداریم؟



[reza_476]

باسلام
شما دو خازن بزرگ بعد از پل دیود را خارج کن منتهی حتما جهت پایه های مثبت و منفی را قبل از خارج کردن خازنها علامتگذاری کن چون بعضی بردهای پاور در روی برد علامت مثبت و منفی را اشتباه گذاشته است پس از درآوردن خازنها ببین پایه + و منفی دیود پل ورودی ولتاژ دارند؟



[rabeizadeh]

سلام
خود شما می دنید که خروجی پل دیود ولتاژ نداره پس در همون قسمت تمرکز کنید.
فت های قدرت را از مدار خارج کن و بعد مجدد تست کنید و در سیستم نول دقت داشته باشید که قطع نکرده باشد.شاید القایی فاز با بدنه است که
فکر می کنید پل دیود ولتاژ دارد.
1- ورودی پل دیود را با یک لامپ و سرپچ تست کنید که لامپ روشن شود.دقت شود ورودی به خروجی اتصال نکند
2- خروجی پل دیود را با ولت متر اندازه بگیرید.
3- تا قبل از ترانس استند بای باید ولتاژ ها را بررسی فرمائید



[اسماعیل محبی]

دوست من سلام
با اجازه اساتید مخصوصا استاد رضای گل بنده حقیر از دوستمون سوالاتی داشتم
دوست من ایا سیم بنفش وزرد باهم نمیتونند پاور رو استارت بزنند؟
اگه نتونند ای سی مدار باید تعویض شه
روشی که من برای تعمیر دارم اینه
اول سیم سبز و مشکی رو بهم میزنیم استارت خورد که هیچ نخورد سیم بنفش و زرد جمپ میکنیم استارت خورد میریم سراغ باز کردن
پاور استارت نخورد ایسی مدار باید تعویض بشه وقتی پاور رو باز کردم فیوز رو چک میکنم اگه سالم بود قسمت 220 سالمه اما اگه سوخته بود
ایراد کلی در قسمت 220 میباشد این تا به اینجا چک کن اگه درست نشد همینجا اعلام کن مرسی موفق باشید



[reza_476]

باسلام

نوشته اصلی توسط mahdi msi
با سلام

نتیجه تست :

چک استندبای معمولا سیم پیچ و سلفه که تست شد و سالمه

دیود های خروجی قدرت سالمند

قسمت 1و2 خازنهای ورودی 200ولتندقسمت 3و4و5 ترانزیستورها و ماسفت روی هیت سینک

بدون ولتاژ هستند، پل تعویض شد ولی پل ورودی 220 داره اما جالب اینکه به هیچ وجه خروجی پل که DC باشه بدون ولتاژه در صورتیکه بیرون از برد تست شد سالمه و خروجی داره !!!!

ضمنا خروجی پل روی مدار شورتی نداره.​

اسماعیل جان مشکل در هیتسینگ اول است چون بعد از پل دیود ولتاژ ندارد خود دیود میگوید سالم است قسمت 3و4 ترانزیستور قدرت و 5 همان ترانزیستور ماسفت ولتاژ ندارد و احتمالا دو خازن بزرگ هم ولتاژ نامی خازنها را گفته است
در ورودی دوعدد ترمیستور آبی رنگ است احتمالا آنها هم سوخته با این وصف حتی غیرممکن است که فیوز نسوزانده باشد
بهمین خاطر من گفتم خازنهای الکترولیتی 200 ولتی بزرگ را خارج کند و فقط خروجی دیود پل را ببیند آنموقع وضعیت ترمیستورها یا مقاومتهای حساس به ولتاژ نیز معلوم میشود



[reza_476]

باسلام

نوشته اصلی توسط mahdi msi ​

با سلام

​

فیوز سالمه تا ورودی پل ولتاژ هست پل سالم بود با این وجود تعویض شده ولی خروجی نداره​

!!​

ورودی AC ولتاژ وجوددارد ولی خروجی + , - نداریم​

​

ضمنا تو مسیر​

+ و -​

شورتی هم نداریم سوال اینکه که چرا ولتاژ نداریم؟​

​

وقتی دیود پل که تعویض هم کرده خروجی ولتاژ ندارد چطوری ممکن است خازنهای الکترولیتی بزرگ 200 ولت داشته باشند و ترانزیستورها نیز فاقد ولتاژ باشند
