سلام
دوست عزیز اگر نمی خواهید صدمه ای به فایل فلش مودم یا باعث سوختن خوده ای سی فلش یا ای سی رم یا سی پی یو شوید قبل از اعمال ولتاژ3.3 به ای سی
[hide]
عیب را تفکیک کنید چون در صورت اتصالی و خرابی ای سی rt8295 به لوکیشن u7 و قطع نکردن مسیر مربوطه به قطعات بالا صدمه وارد میکنید
این مودم ها به راحتی تعمیر می شوند فقط مراحل زیر را به دقت انجام بدید

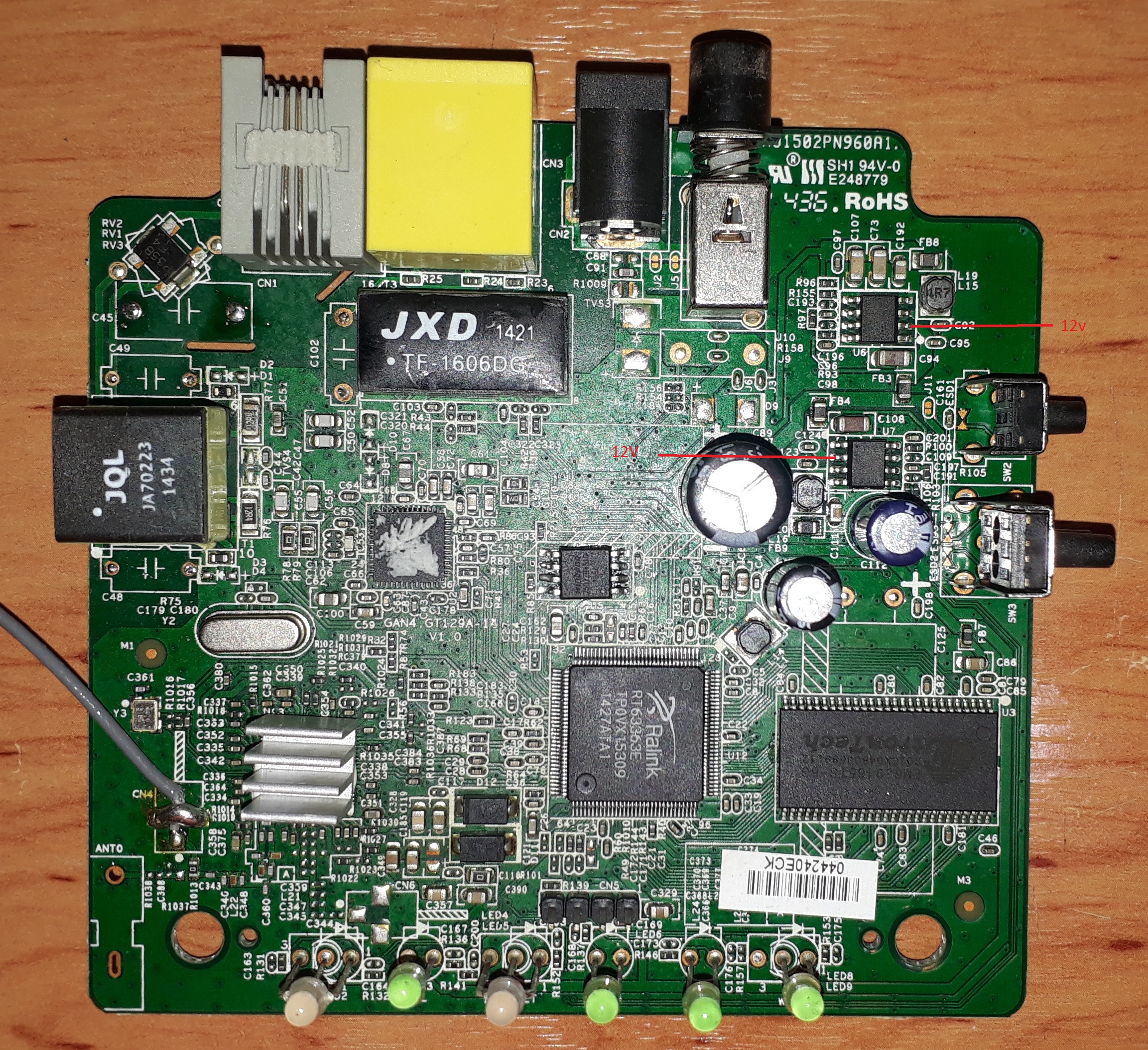

جهت خلاصه نوشتن و راحت پیدا کردن قطعه مربوطه من فقط شماره لوکیشن قطعه را می گم

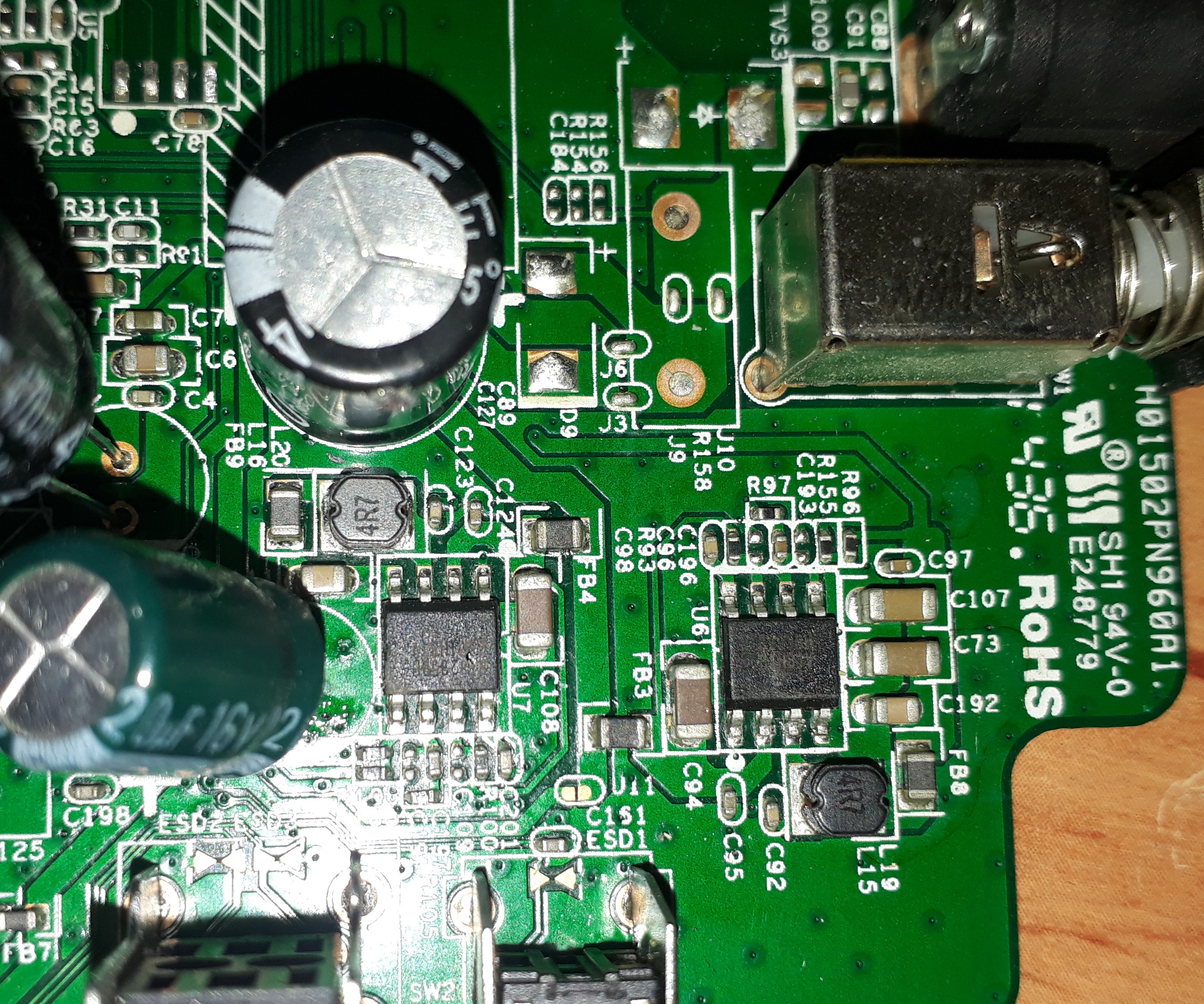

وظیفه تامین ولتاژ 3.3 ای سی فلش به عهده پایه 3 ای سی u7 هست که از طریق یکسری قطعه این ولتاژ را به ای سی رم و سی پی یو و ای سی فلش و چند قطعه دیگه می رساند
بیشترین خرابی این مودم مربوط به خازن ها مخصوصا 220 میکرو و ای سی های u7 و u6 و فیوزها ی FB می باشد برای اینکه مطمئن بشید مشکل از کجاست
مجددا خازن های مربوطه را تعویض کنید چون خازن های جدید هیچ کیفیتی ندارند و خرابیشون زیاده
شما مسیر 3.3 ولت را با بیرون آوردن سلف L20 قطع کنید و سپس مودم را روشن کنید ببینید ولتاژ مربوطه روی پایه 3 ای سی میاد یا نه
ضمنا پایه 3 ای سی u7 با منفی روی تست اهم باید مقدار 265 اهم باشه
خازن c123 که روبروی پایه 3 ای سی هست زیاد اتصال میشه این خازن از یکطرف با پایه 3 متصل هست چک شود
مراحل را به دقت انجام داده و اعلام نتیجه کنید حتما خازن ها را مجددا تعویض کنید
[/hide]
موفق باشید
