سلام وقت بخیر

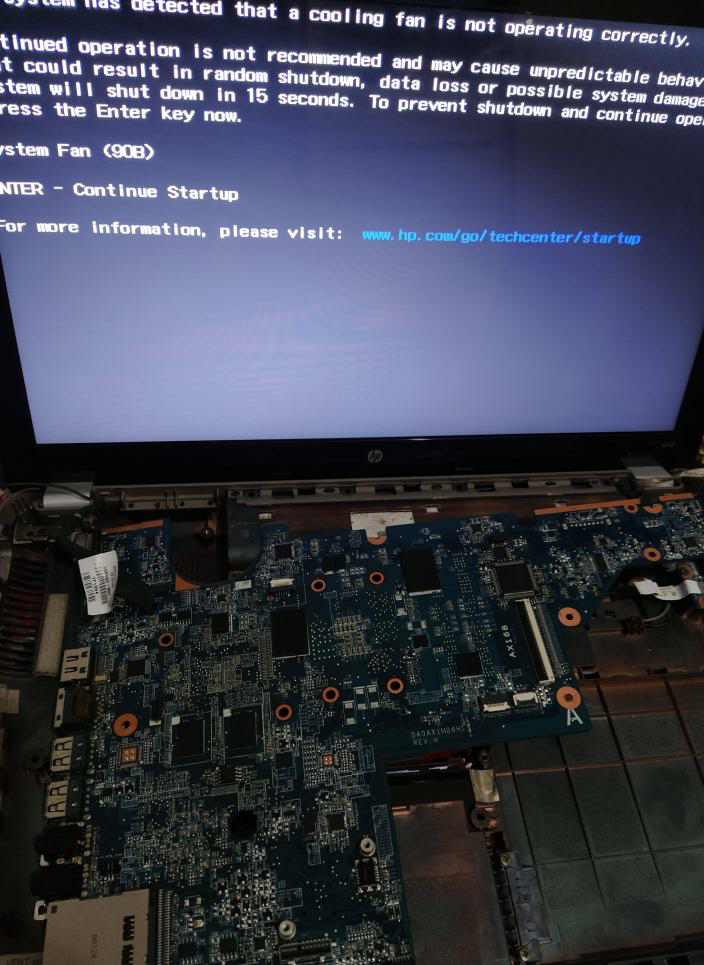

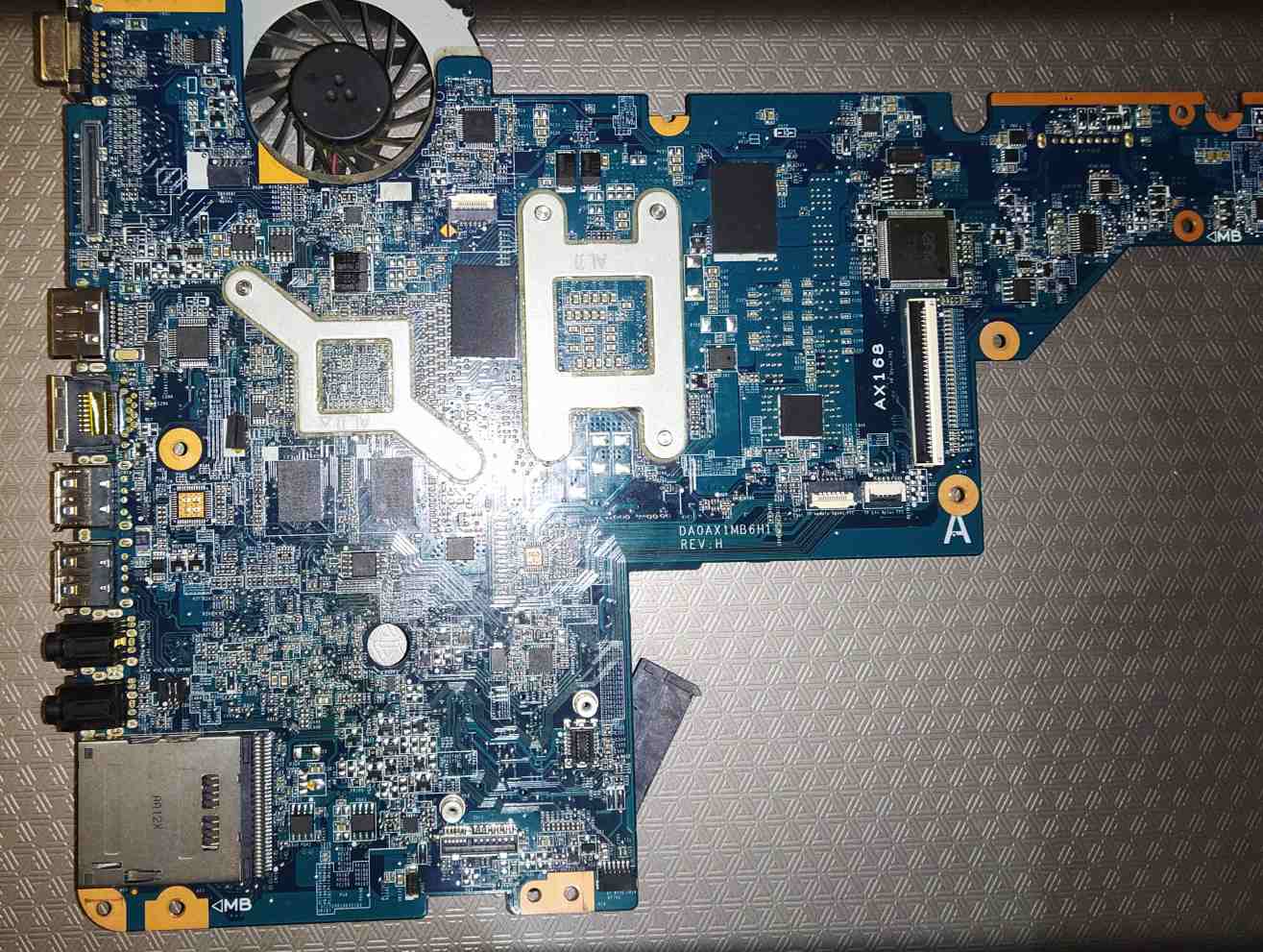

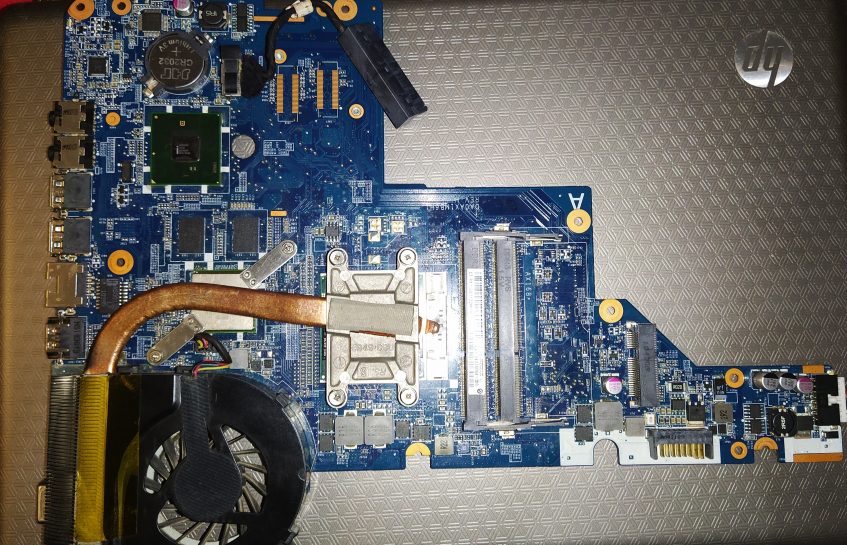

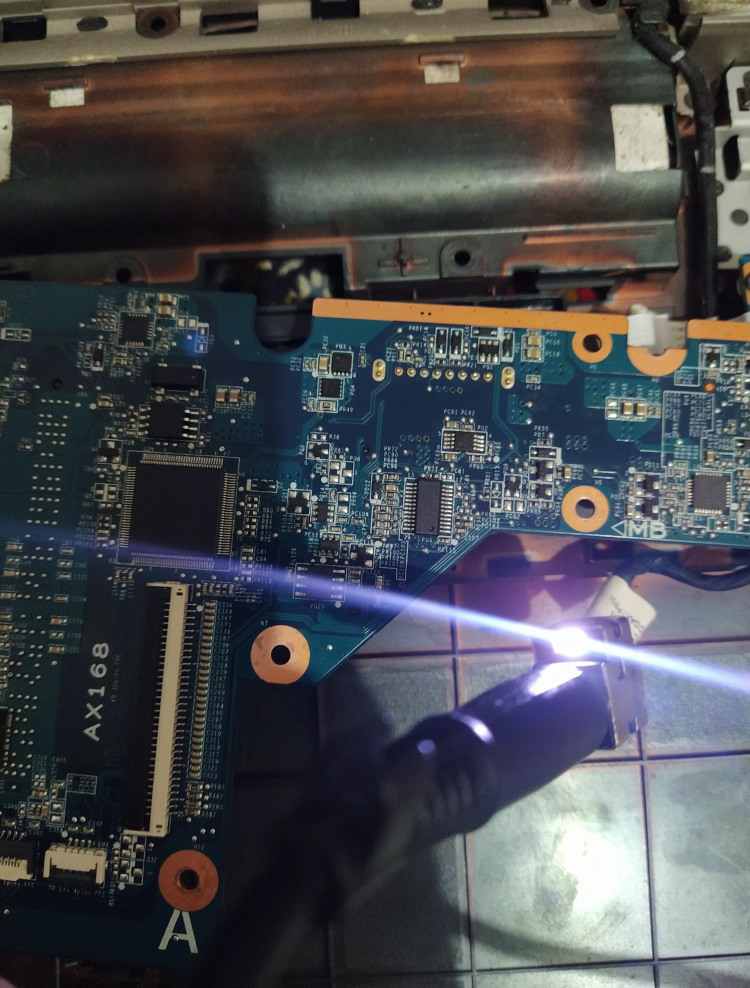

قبل از استارت باید چراغ شارژر روشن باشه ولی نیست. چیپ ها با تست هایی که انجام دادم ظاهراً سالم هستن. توی آی سی ها هم شورتی دیده نشد. اگه ممکنه لطفاً دقیق بگید کدام سیگنال ها باید چک بشن تا نتیجشو رو اعلام کنم.
همکار گرامی در مرحله اول اهم چک کن از همه سلف ها از بی پلاس که باید 30الی 40 باشه ،اهم. سلف پنج و سه الویز باید سه الی چهار ،سلف رم چیزی حدود 100 تا 300 ،سلف مربوط به cpu وچیپمعمپلا اهم دو رقمی کم هستش اهم زیر 7 در مولتی متر دیجیتال مشکوک به شورتی ،اهم زیر سه هم در مولتی متر آنالوگ هم مشکوک به شورتی هست ،همکار شما مشکل فرمان یا استارت دارید یعنی باید از دکمه سوییچ شروع کنید ببینید 3.3 رو دارید دکمه رو چک کنید ببیند سالم هست در حالت عادی نباید پایه ها بوق بزنه وقتی فشار میدی باید بوق بزنه با مولتی متر ،در مرحله بعد سنسور اثر هال چک کن این سنسور اگه خراب شه مادربورد به هیچ وجه ممکن روشن نمیشه برای تستشم یه آهن ربا بردارید این ایسی که شبیه ترازیستور یه پایه ورودی و خروجی و گراند داره وقتی آهن روباز رو تزدیک میکنی باید خروجی که های منطقی هست یعنی سه هست باید صفر بشه وقتی آهن ربا دور میکنی باید سه سه بشه در مرحله بعد سیگنالی از دکمه سوییج فرستاده میشه برای ایو که ایو متوجه شه کاربر دکمه رو فشار داده این پایه در دکمه سوییج سه سه هست که عبور از مقاومت و خازن صافی وارد ایو میشه اولا چک کن سه سه داری بعد روی ایو این پایه پیدا کن همزمان وقتی دکمه رو فشار میدی باید از حالت های منطقی که سه سه هست بشه صفر یعنی لو منطقی وقتی ول میکنی باید بشه سه سه ،وقتی ایو این فرمان دریافت کرد باید با فرستادن پالسی به عنوان pbtin out چیپ آگاه کنه از روشن شدن این پایه در ایو پیدا کنه که باید سه سه باشه وقتی دکمه رو فشار میدی باید بشه صفر و وقتی رها میکنی باید بشه سه سه،وقتی چیپ آگاه شود در خودش یک سری کار ها انجام میده مثل چک کردن ریست ها ،تست کردن پاپرگودها ،تغذیه ها و با فرستادن slp ها تاییدی برای ایو می‌فرسته در حالت عادی باید صفر باشه وقتی همه چی اوکی باشه میشه های منطقی یعنی سه سه ،درنر آخر سیگنالی هست به نام rsmrest این ولتاژ حتما چک کن باید سه سه باشه اگه نبود این پایه خارج کن ببین در پایه ایو سه سه هست یا نه اگه نبود ایو مشکل داره با تشکر
با سلام خدمت شما استاد محترم
