مشکل: روشن نشدن لپ تاپ asus k43s

[eastboy]

خب آی سی شارژ چه نوعیه؟منظورم شماره فنیشه.بگید ببینیم میشه دیتاشیت پیداکرد؟

اینم خود آیسی



[eastboy]

راستی یه آی سی MXIC با شماره 25L5121E هم زیر بایوس هست .. آیا اینم می تونه مرتبط باشه به این موضوع؟
با تشکر



[mmelecom]

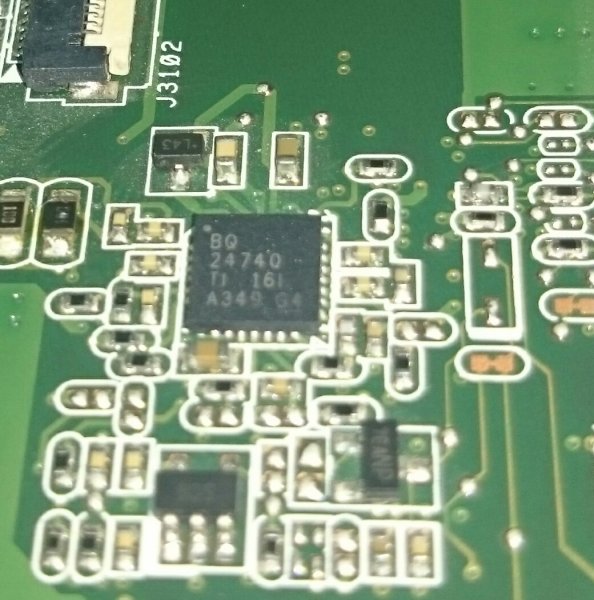

اینم خود آیسی

مشاهده فایل‌پیوست 114989

شما از صحت کارکردوسلامت قطعات مطمئن هستی؟آی سی شارژ اگر خطا یاکارنکنه ولتاژ۳-۵-را نداری!!!



[eastboy]

همونطور که عرض کردم ولتاژهای 3 و 5 و 19 رو دارم...:46000000:



[eastboy]

دوستان کسی نظری نداره ؟ زمانم داره از دست میره همین روزا باید جواب مشتری رو بدم ..:ambivalence:



[omidm11]

دوست عزیز سلام
این آی سی

25L5121E آی سی بایوسیه که مربوط به پسورد و ... میشه(دوستان نظرشونو بگن لطفا)
فک کنم این لپ تاپ دوتا آی سی بایوس داره که باید همزمان پروگرم بشن!این آی سی هم باید آی سی بایوس دوم باشه...
موفق باشید​



[abbas.r]

معمولا در لبتاپهای جدید دوتا ای سی بایوس هست و اونی که ظرفیت پایینتری داره رو ec مینامند و در زمان بایوس زدن هردوتای اونا باید با هم پروگرام بشن.شما باید طبق دیتا شیت دستگاه رد پایه های ولتاژ ای سی بایوس رو بزنی ببینی از کجا تغذیه میشه .ممکنه مقاومت کم اهمی سوخته باشه یا قطعه ی دیگری.دستگاهی با این مشکل داشتم که با تعویض i o در نهایت راه افتاد



[mosaffa]

سلام
دوست عزیز در هر لپ تاپی شما یک ولتاژ ورودی اداپتور دارید .این ولتاژ توسط مدار و ای سی های دیگه تبدیل به ولتاژهای دیگه برای کاربرد در نقاط دیگه مدار میشود.
معمولا ولتاژهای اصلی که از 19 ولت ساخته میشوند شامل یک ولتاژ 3.3 برای تغذیه گرافیک-ای سی I/O -ساخت ولتاژ1.1 هسته توسط تغذیه سی پی یو-ولتاژ شارژ و. تغذیه چیپ ها و......
و 5 ولت نیز جهت تغذیه ای سی شبکه و I/O و ساتا و یو اس بی و......
شما اگر قصد دارید بصورت علمی این مقوله رو یاد بگیرید باید ابتدا بساکن بدنبال نقشه این مدل باشید.
کمی نقشه خوانی و کمک دوستان میتونه براحتی شما رو در پیدا کردن ایراد کمک کنه و اینکه دیگه با حدث و گمان شروع نکنید.
تحلیل شما هم خیلی مهم هست.مثلا شما اداپتور رو وصل میکنید.حالا باید روی پایه ای سی بایوس تغذیه داشته باشید در حدود 3.3 ولت.سوال اینجاست این 3.3 از کجا تهیه میشه.اینجاست شما نیاز به نقشه رو احساس میکنید..با نقشه میبینید که ای سی ایکس سازنده این ولتاژ هست.اما ایا خود این ای سی ورودی داره که موفق به ساختن این ولتاژ نمیشه؟و......زنجیر وار پیش میرید و همه همه نیاط به نقشه و نقشه خوانی داره

تحلیل یک لپ تاپ جدید از روی نقشه با تمام مشکلاتش باعث میشه شما قادر به تعمیر سایر مدل ها بشوید و ساختار کلی لپ تاپ هم شبیه هم هست فقط نوع ای سی ها و چیدمانشون متفاوت هست.
با تشکر
