روشن نشدن لپ تاپ دل 5010 با شارژر

Mcbluesky

کاربر vip
کاربر
2019-02-18
155
115
28
سلام خدمت دوستان و اساتید محترم
لپ تاپ دل مدل 5010 با شارژر روشن نمیشه ولی با باتری روشن میشه. ممنون میشم راهنمایی کنید


omidsoltaniv

کاربر vip
کاربر

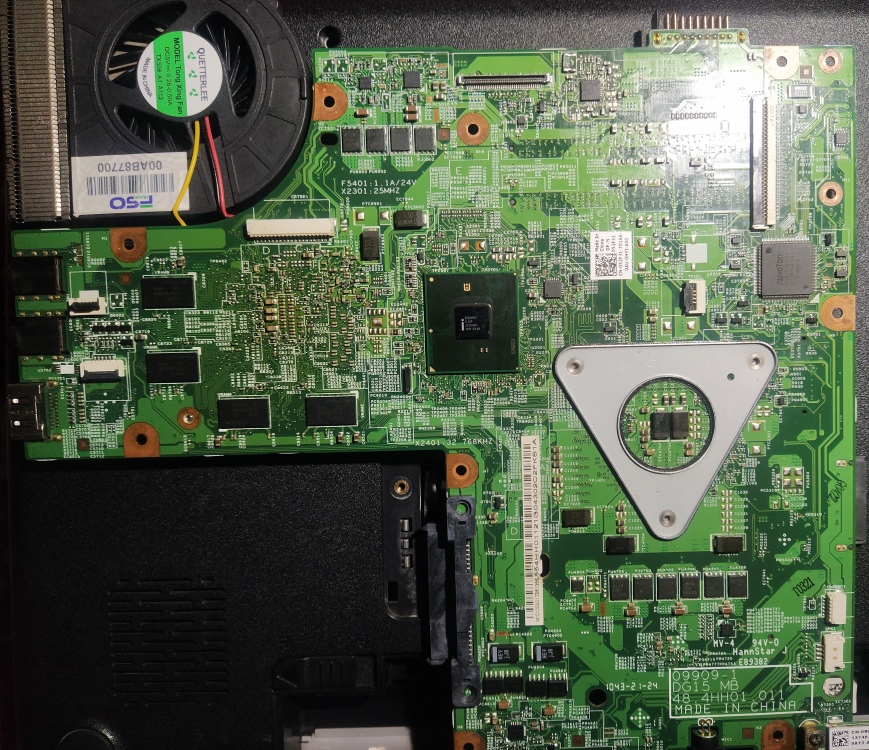

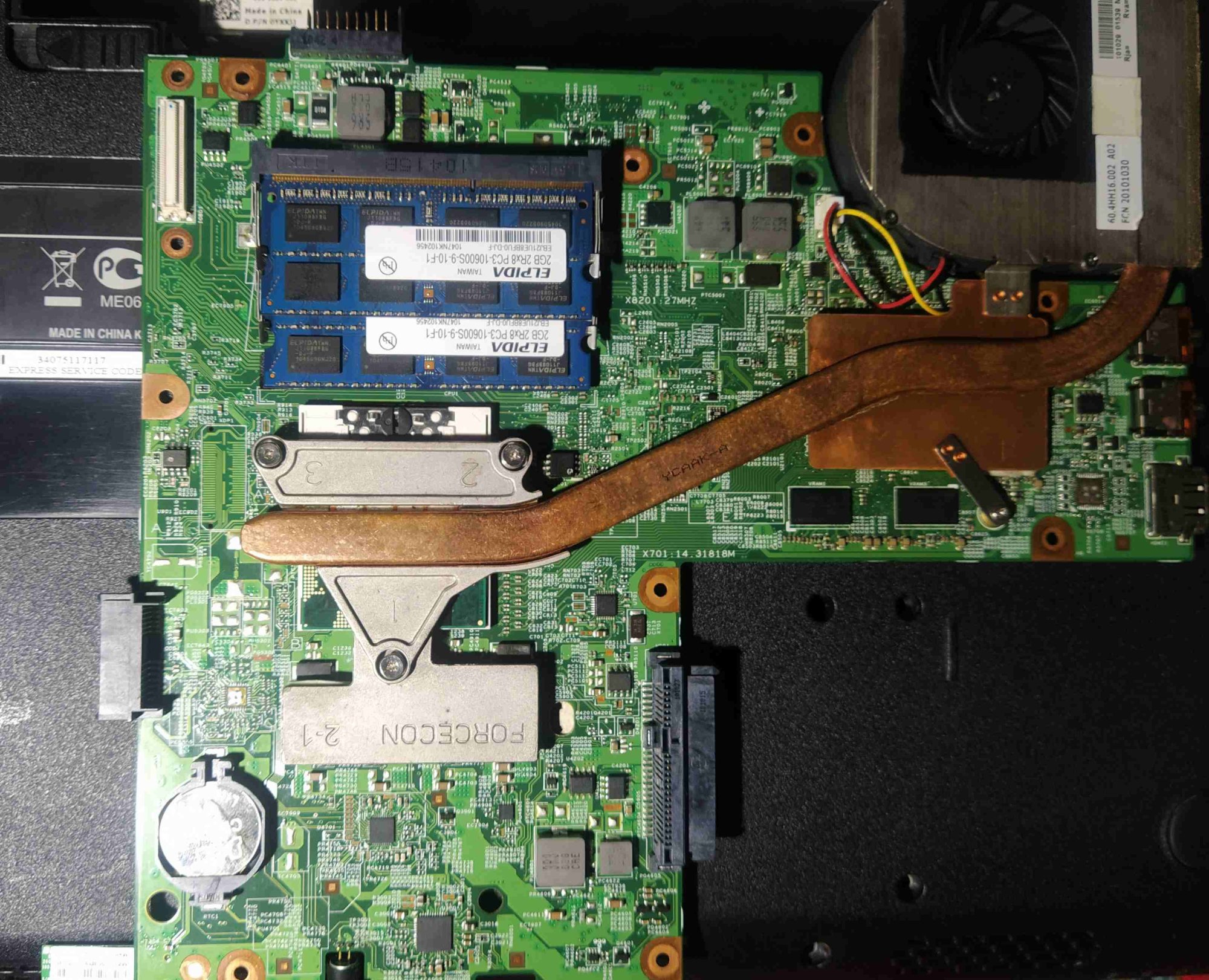

سلام . دوست عزیز یک عکس از برد و زحمت بکشید مسفت ورودی رو چک کنید بعد ولتاژهای LDO را در خروجی کنترولر آی سی بی کیو مربوط به آی سی شارژر رو با وصل شارژر بدون باتری تست کنید در آخر ترانزیستور که به اصطلاح از دو دیود شاتکی تشکیل شده رو چک کنید و نتیجه رو اعلام کنید .


izeh

VIP+ افتخاری
کاربر +vip پلاس
2006-10-09
307
294
قبل از هرکاری با یه شارژر دیگه ارجینال باشه تست کن چون احتمال خراب بودن شارژر زیاده


Mcbluesky

کاربر vip
کاربر
2019-02-18
155
115
28
سلام . دوست عزیز یک عکس از برد و زحمت بکشید مسفت ورودی رو چک کنید بعد ولتاژهای LDO را در خروجی کنترولر آی سی بی کیو مربوط به آی سی شارژر رو با وصل شارژر بدون باتری تست کنید در آخر ترانزیستور که به اصطلاح از دو دیود شاتکی تشکیل شده رو چک کنید و نتیجه رو اعلام کنید .
سلام

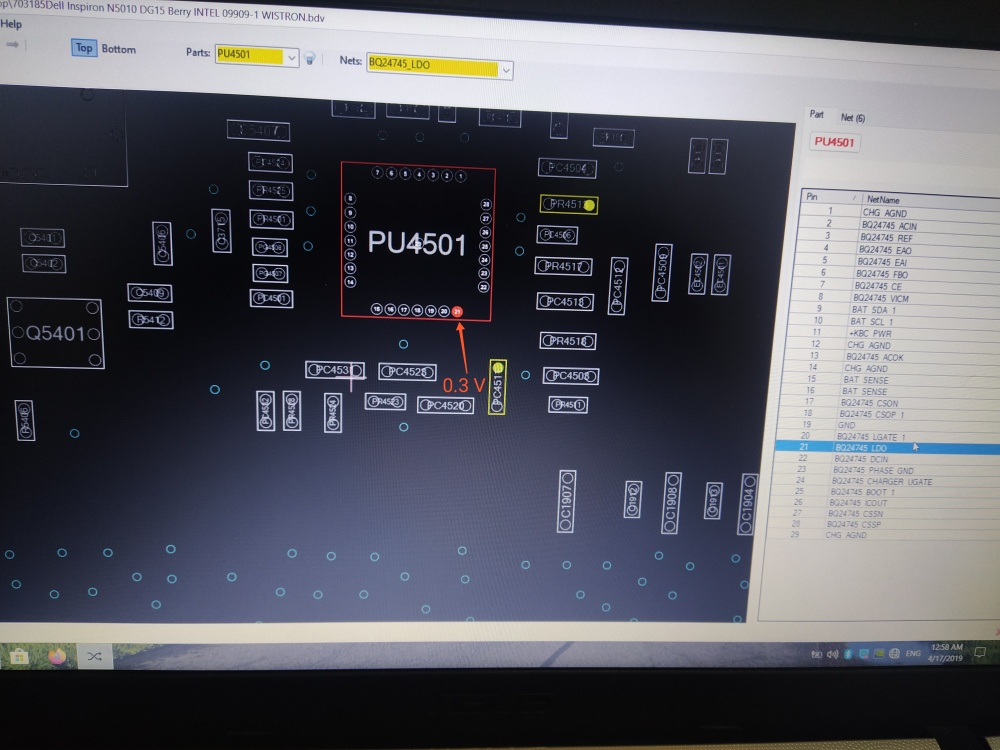

ماسفت های ورودی ظاهراً سالمن. روی پایه LDO 0.3 V وجود داره. الان متوجه شدم با شارژر یه ۱۰ ثانیه روشن میمونه بعد خاموش میشه دیگه روشن نمیشه .حتی اگه مجدداً شارژر جدا و وصل کنی بازم عکس العملی نشون نمی ده و باید یه تایمی بگذره. باتری هم شارژر نمیشه ( البته تا زمان روشن بودن لپ تاپ با شارژر باتری هم شارژ میشه )

منظورتون دقیقا کدوم ترانزیستور هست تا چک کنم؟







Mcbluesky

کاربر vip
کاربر
2019-02-18
155
115
28

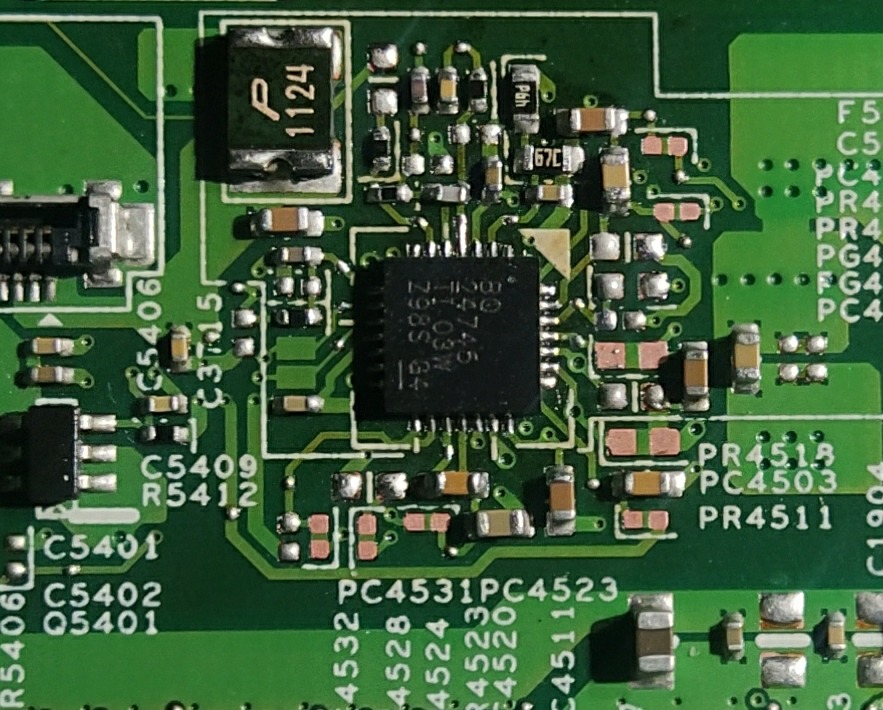

با تعویض آی سی شارژر مشکل روشن موندن لپ تاپ با شارژر حل شد. ولی موقع شارژر باتری پشت سر هم قطع و وصل میشه و باتری شارژ نمیشه ولی بدون باتری مشکلی نداره و لپ تاپ روشن می‌مونه. علتش چی میتونه باشه ؟


ali m.g

مدیر بازنشسته
مدیر بازنشسته
کاربر
2008-01-04
1,869
11,882
TEHRAN
اساتید لطفاً راهنمایی
سلام . اول آی سی شارژ تعویض شده رو یه هیت مجدد با احتیاط بگیرید ( قبلش عکسی از محیط بگیرید که اگه قطعه ای پرید متوجه بشید تا طبق شماتیک دوباره بتونید بزارید)

دوم یکی دو سوکت شارژ روی مین رو کمی کج کنید تا بخوبی روی باطری بشینه و احتمال قطعی این مورد هم از بین بره ( شستشو پین ها فرموش نشه هم باطری و هم سوکت شارژ

سوم عکسی از محیط کار شده آی سی شارژ ترجیحا با کیفیت بزارید تا چک کنیم قطعه ای حین کار نپریده باشه

سوم اگه با این کارها حل نشد ولتاژ سوکت شارژ هم زمان وجود باطری و هم زمان بدون باطری رو اعلام کنید

انشالله با هیت مجدد و خوب مشکل برطرف میشه ولی اگه حل نشد میریم آخرین مرحله بامید خدا


Mcbluesky

کاربر vip
کاربر
2019-02-18
155
115
28
سلام مهندس
موارد گفته شده انجام شد ولی مشکل هنوز پابرجاست. ضمن اینکه بعضی اوقات چراغ شارژ روشن میشه بعضی اوقات هم هر چی شارژر رو وصل می‌کنی هیچ عکس‌العملی نشون نمیده. همینطور باتری در لپ تاپ مشابه شارژ میشه و مشکلی نداره.


ولتاژ با باتری :
1- 10.5 v
2- 10.5 v
3- 3.1 V
4- 2.3 V
5- 0 V
6- 0 V
7- 0 V
8- 0 V

ولتاژ بدون باتری :
1- 0.46 v
2- 0.46 v
3- 3.3 V
4- 2.4 V
5- 3.1 V
6- 0 V
7- 0 V
8- 0 V


محمد سخی پور

مدیر بازنشسته
مدیر بازنشسته
2010-05-25
546
2,309
فردیس کرج
درود برشما دوست عزیز
بفرمایید که ولتاژ پین وسط سوکت شارژ چقدر هست؟
اگر ولتاژ وجود نداشت از سالم بودن کابل شارژر مطمئن شوید و اعلام بفرمایید
