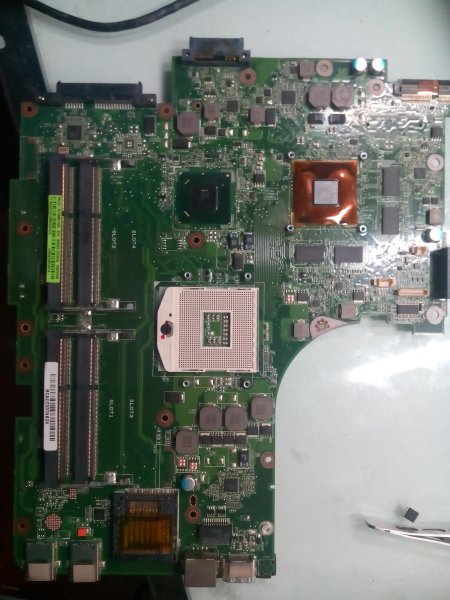

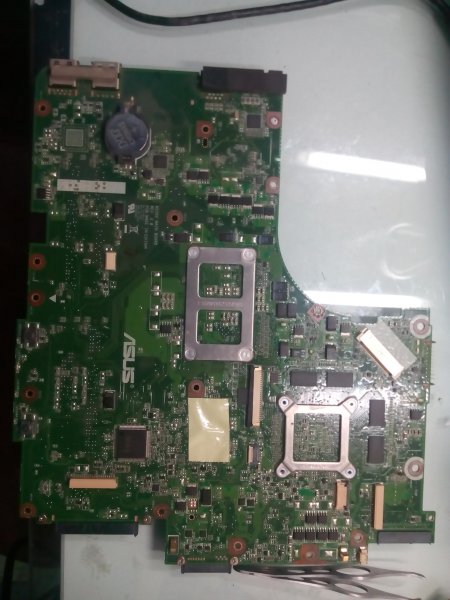

سلام دوستان یه دستگاه با مشخصات فوق واسم اوردن که روشن نمیشه ولتاژ 3.3 روی پین استارت و ایسی بایوس دارم روی io هم به جز ولتاژ 3.3 دیگه ولتاژی ندارم یه آی سی به شمار RT8206A هست که قبل از استارت گرم میشه
بعد از انجام فرمایشات جناب pedro121 ....
اگه اشتباه نکنم این آی سی، آی سی شارژه و اگه گرم میشه فتهای اطرافش رو چک کنید و ببینید فت خراب نداره؟خود آی سی رو هم طبق دیتاشیت ولتاژ گیری کنید.
با درود
همکار گرامی ، چقدر گرم میکند و آیا نقطه ای گرم میکند . این موضوع مهم است و اگر گرما زیاد باشد و بخصوص به صورت نقطه ای باشد یعنی آسیب دیده است
البته شماتیک آن نیز در اینترنت موجود است میتوانید طبق آن ولتاژ گیری کنید
موفق باشید
با درود
i/o را نیز چک کنید و مجدد ولتاژگیری نمایید نباید فقط 3.3 داشته باشید . مشکوک است
لحیم سردی را هم بگیرید و با مایع فلکس مرغوب هیت نرم دهید
موفق باشید
فت ها بیرون از مدار سالم هستند
در واقع جای فت های به هم شورت شده
از روی دیتاشیت ای سی تغدیه هم بررسی کردم ، ولتاژ های خروجی 5 ولت و 3.3 رو روی پایه های خروجی آی سی شارژ دارم
