روشن نشدن رسیور و عدم نمایش ولتاژ خروجی DC

[mohamadfigo]

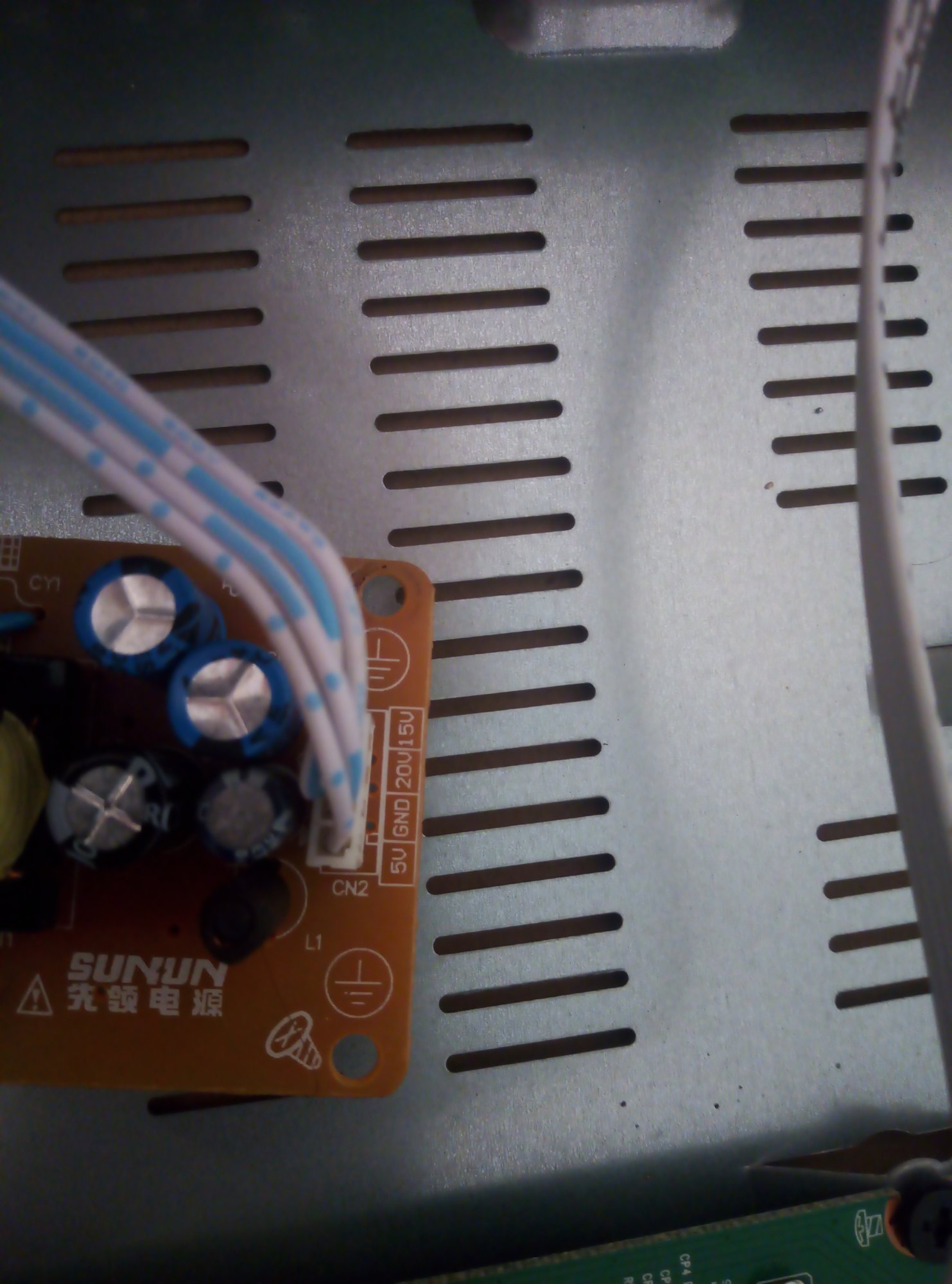

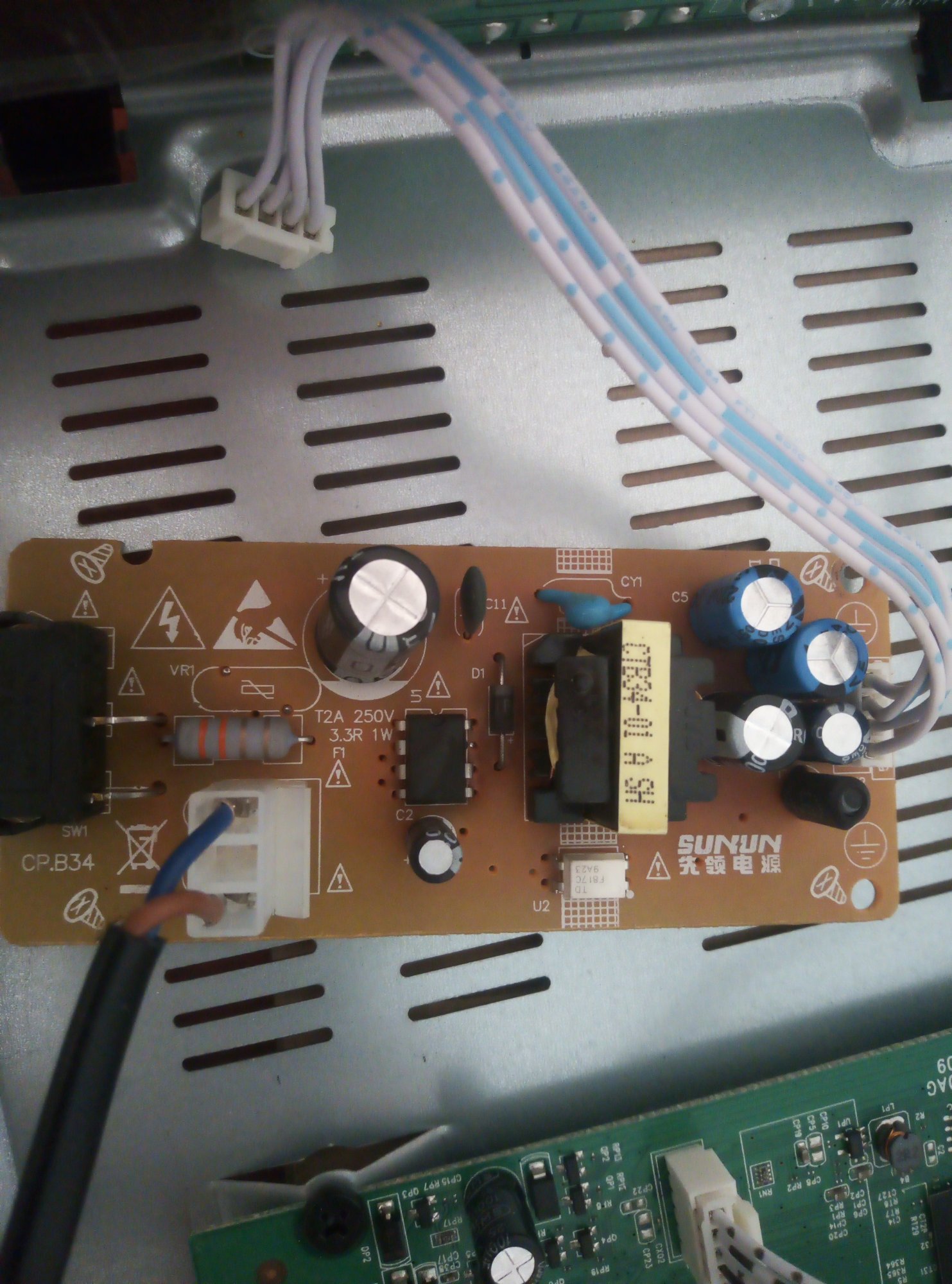

با سلام.یک دستگاه رسیور دارم که یه دفعه خاموش شده و پنل نمایش دستگاه روشن نمیشه - منبع تغذیه در قسمت ورودی برق 220 ولت میگیره و به هنگام روشن کردن دکمه پاور به 217~218 ولت تغییر میکنه.قسمت خروجی پاور برای برد رسیور دارای 4 خروجی 5 - 20 -15 ولت و گراند هستش.که هیچکدام ولتاژ ندارند!
ممنون میشم راهنمایی بفرمایید.همچنین خازن بزرگ 450 ولت 10 میکرو هستش.هیچ علامت باد شدن یا زخمی روی خازن ها یا سایر قطعات نیست.



[mohsen1001]

با سلام.یک دستگاه رسیور دارم که یه دفعه خاموش شده و پنل نمایش دستگاه روشن نمیشه - منبع تغذیه در قسمت ورودی برق 220 ولت میگیره و به هنگام روشن کردن دکمه پاور به 217~218 ولت تغییر میکنه.قسمت خروجی پاور برای برد رسیور دارای 4 خروجی 5 - 20 -15 ولت و گراند هستش.که هیچکدام ولتاژ ندارند!
ممنون میشم راهنمایی بفرمایید.همچنین خازن بزرگ 450 ولت 10 میکرو هستش.هیچ علامت باد شدن یا زخمی روی خازن ها یا سایر قطعات نیست.

بخش گرم رو چک کنید
ابتدامقاوت فیوزی
بعدپل دیود که پشت برد هست
و بعد خازن 400ولتی هم چک کنید ببینید باید بالای 300ولتdcداسته باشید.
فعلا اینها رو برسی کنید.



[HS13&86]

با سلام.یک دستگاه رسیور دارم که یه دفعه خاموش شده و پنل نمایش دستگاه روشن نمیشه - منبع تغذیه در قسمت ورودی برق 220 ولت میگیره و به هنگام روشن کردن دکمه پاور به 217~218 ولت تغییر میکنه.قسمت خروجی پاور برای برد رسیور دارای 4 خروجی 5 - 20 -15 ولت و گراند هستش.که هیچکدام ولتاژ ندارند!
ممنون میشم راهنمایی بفرمایید.همچنین خازن بزرگ 450 ولت 10 میکرو هستش.هیچ علامت باد شدن یا زخمی روی خازن ها یا سایر قطعات نیست.

سلام و درود ،
احتمال سوختن مقاومت فیوزی یا آیسی سویچینگ بالا هست.



[electronium]

آیسی اگه پارت نامبرش پاک شده باشه کارت سخت میشه...



[aryamon]

ببین زیر برد دیود شاتکی smd رو چک کن 3تا هستش داشتم خط5 ولت نشتی داشت خروجی0 بوده بقیش که اساتید فرمودن به کارببند و یه مورد دیگه سوکت پاور به مین رو جدا کن ببین ولتاژ داری یا نه



[ehsanap]

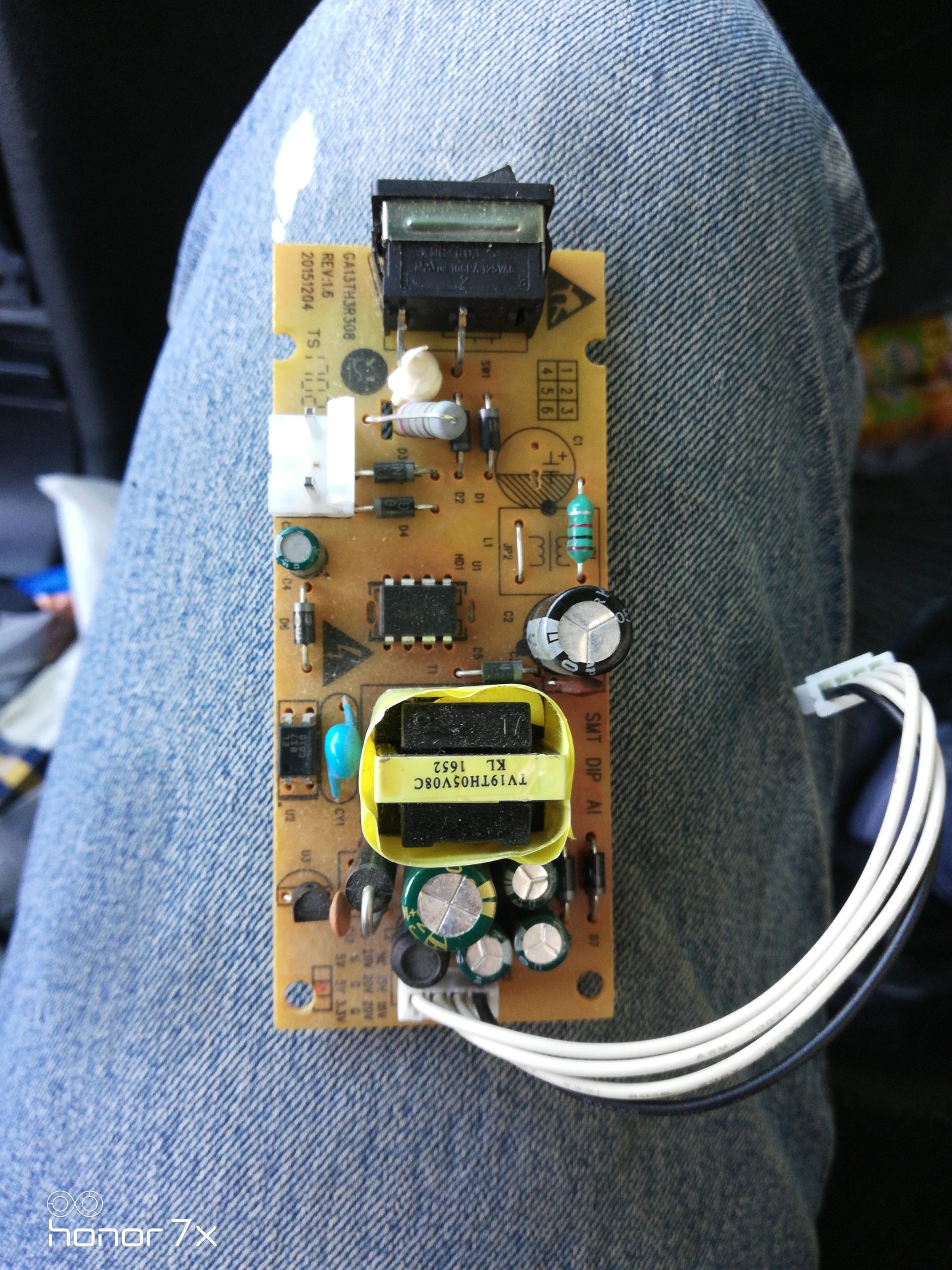

سلام رسیور های میدیا استار برد تغذیه اش بارها پیش اومده طرف اومده گفته عمل سویچ جهت به جهت رو انجام نمیده و فقط تک جهت عمل میکنه با تعویض تغذیه مشکل حل شده، میخام ببینم مشکل از کدام قطعه تغذیه است که خودم تعویضش کنم تغذیه گرونه. ممنون میشم



[HS13&86]

سلام رسیور های میدیا استار برد تغذیه اش بارها پیش اومده طرف اومده گفته عمل سویچ جهت به جهت رو انجام نمیده و فقط تک جهت عمل میکنه با تعویض تغذیه مشکل حل شده، میخام ببینم مشکل از کدام قطعه تغذیه است که خودم تعویضش کنم تغذیه گرونه. ممنون میشم

با سلام و درود،
اکثرا خازن های خط ۱۵ و ۲۰ ولت ضعیف میشن.
و لازمه که با خازن با ظرفیت و ولتاژ بالاتر تعویض بشه.



[ehsanap]

با سلام و درود،
اکثرا خازن های خط ۱۵ و ۲۰ ولت ضعیف میشن.
و لازمه که با خازن با ظرفیت و ولتاژ بالاتر تعویض بشه.

ممنون اما با تعویض خازن ها هم مشکل برطرف نشد مشکل از جای دیگه ای هست لطفا اساتید راهنمایی کنید



[amookhteh]

جای خالی خازن بزرگ قبل چاپر یه خازن ۴۰۰ ولت ۱۰ میکرو بزار بجای خازنهای ۱۰۰۰میکرو ۱۵۰۰ بزار بجای خازنهای ۱۰۰ خازن های ۲۲۰ میکرو بزار مشکل سوییج حل میشه



[alirezashabani]

اول ببینید خازن منطقه گرم ۳۰۰ ولت رو دارید یا نه اگه دارید فرکانس چاپر رو چک کنید اگه فرکانس نداشتید خارن راه انداز آیسی رو تعویض کنید اگه فرکانس داشتید مربوط به قطعات بعد چاپر هست
