مشکل: روشن نشدن برد ماشین لباسشویی ال جی اینورتر مدلwd-11020d

[3320119]

درود دوست عزیز
در ابتدا مسیر ورودی رو چک کن قطعی نداشته باشید .مثل فیوز و مقاومت فیوزی وغیره!
بعد چک کنید مدار ایسی تغذه داره (سویچینگ) یا ترانسی هستش -مال شما شوچینگه
در این مدارات اکثرا عیب برمیگیده به خرابی ایسی تغذیه وخرای چوک درایور اون
تست کنید ونتیجه رو اطلاع بدید.



[Newman1]

احتمالا ایرادش از مسیر مقاومت r56 100 اهم اس ام دی هست چون این نوع ای سی ها تغذیه خود ای سی توسط کوپلر تامین میشه پایین بودن ولتاژ سر خازن رو توجیه میکنه اون پایه از مقاومت که اون ور فیبر رفته به احتمال زیاد خورده به پایه کوپلینگ در پایین مدار که یعنی به سر خازن smd c59 این مسیر ایا قطع نشده خازن smd ممکنه خراب باشه بهتره تمام مقاومت های اس ام مجدد تست و لحیم کاری شند پایه شماره سه کوپلینگ که رفته پشت فیبر احتمالا با یک دیود ومقاومت خوره به پایه های ترانس درقسمت سمت ای سی اون رو هم چک کن



[behi0021]

احتمالا ایرادش از مسیر مقاومت r56 100 اهم اس ام دی هست چون این نوع ای سی ها تغذیه خود ای سی توسط کوپلر تامین میشه پایین بودن ولتاژ سر خازن رو توجیه میکنه اون پایه از مقاومت که اون ور فیبر رفته به احتمال زیاد خورده به پایه کوپلینگ در پایین مدار که یعنی به سر خازن smd c59 این مسیر ایا قطع نشده خازن smd ممکنه خراب باشه بهتره تمام مقاومت های اس ام مجدد تست و لحیم کاری شند پایه شماره سه کوپلینگ که رفته پشت فیبر احتمالا با یک دیود ومقاومت خوره به پایه های ترانس درقسمت سمت ای سی اون رو هم چک کن

یک ساعت دیگه میرم تعمیرگاه چک میکنم خدا کنه همین باشه اذیتونم کردم ببخشید نتیجرو بهتون اعلام میکنم



[behi0021]

یک ساعت دیگه میرم تعمیرگاه چک میکنم خدا کنه همین باشه اذیتونم کردم ببخشید نتیجرو بهتون اعلام میکنم

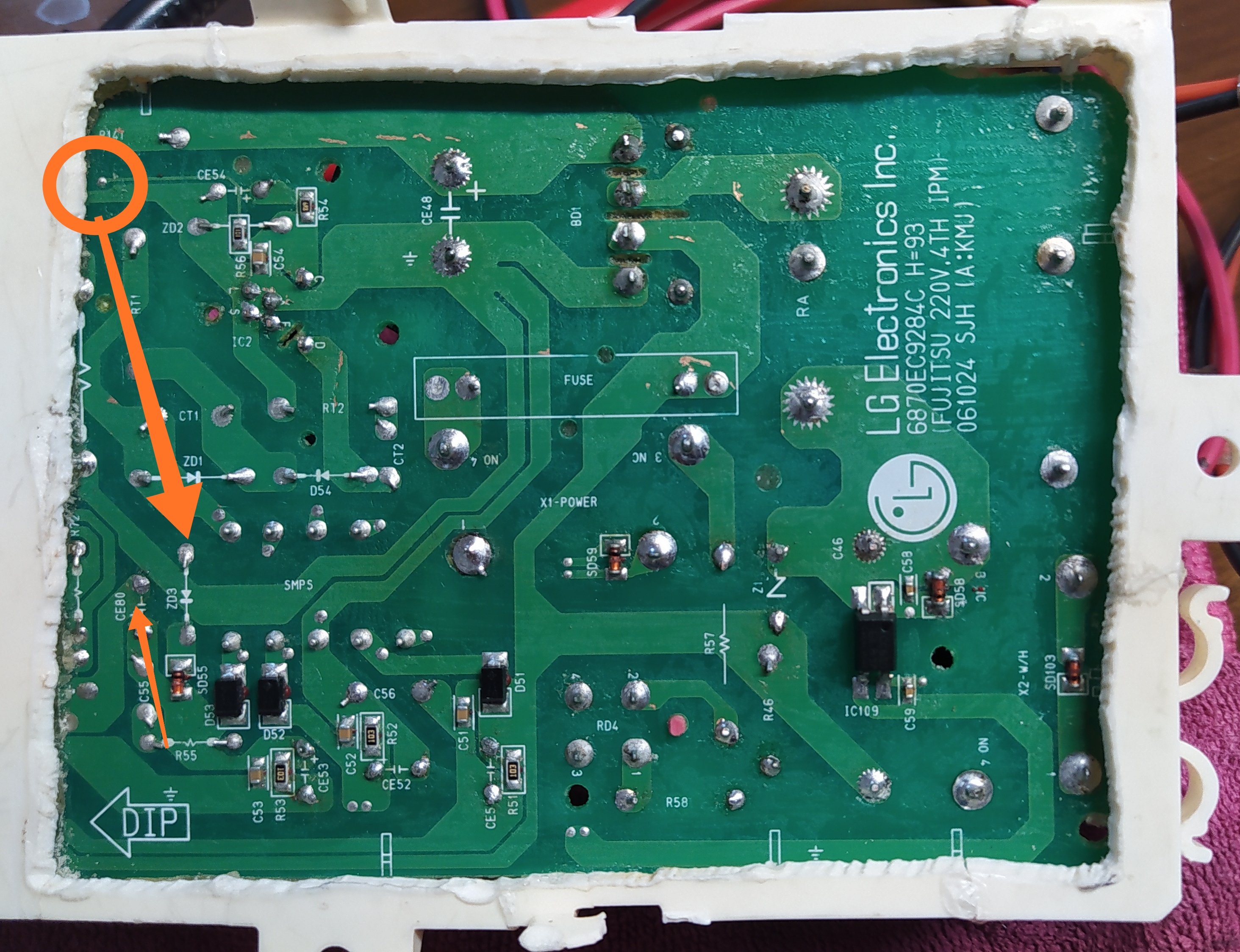

فیبر پشت مقاومتr56از پشت میاد zd3و به زنر sD55و دیگه مشترک میشه با مثبت خازن ce80 مسیرو کشیدم .مرسی



[Newman1]

باید در نظر داشته باشی این یک مدار شامل اینور تر هست و خرابی ای سی اینورتر هم از ایراد های ایگونه بردها میتونه باشه امکان وجود داره دلیل کار نکردن پاور خرابی این ای سی باشه نه صد در صد ولی باید در نظر داشته باشی این ای سی ها یک قسمت ولتاژ بالا و یک قسمت شامل پنج یا دوازده ولت دارند که درصورت جریانکشی ای سی پاور کار نمیکنه اگه میتونی اول از ای سیstk مطمئن شو که سالمه چون بخش پاور فقط خازنهای smd مونده که مشکوک هستند و ایا اصلا کوپلینگ به ای سی پاور ارتباط ی داره



[behi0021]

باید در نظر داشته باشی این یک مدار شامل اینور تر هست و خرابی ای سی اینورتر هم از ایراد های ایگونه بردها میتونه باشه امکان وجود داره دلیل کار نکردن پاور خرابی این ای سی باشه نه صد در صد ولی باید در نظر داشته باشی این ای سی ها یک قسمت ولتاژ بالا و یک قسمت شامل پنج یا دوازده ولت دارند که درصورت جریانکشی ای سی پاور کار نمیکنه اگه میتونی اول از ای سیstk مطمئن شو که سالمه چون بخش پاور فقط خازنهای smd مونده که مشکوک هستند و ایا اصلا کوپلینگ به ای سی پاور ارتباط ی داره

خرفت درست ولی لستر تو اینتورهای اسپیلت و ساید یا همین لباسشویی ایسی تغذیه برای تامین ولتاژهای فلمثل 5,,12,,15قرار داره و یه منبع قدرت و درایور برای برای سویچینگ ای پی ام یا ای جی بیتی ها است حالا تو این دستگاها زمانی که قسمت اینورتر پروتکت کنه ارور خاص خودشو میده حالا اینم شانس ما هست stk?



[behi0021]

سلام وشت بردو باز کردم با رزینشو یکم جلوتر ایسی a393fیجور رفرنسر دو گانه هست مثل 431 احتمال خرابی اون زیاده که هم افت داریم هم یزره نوسان فردا تستش میکنم احتمال میدم این یا حالا قطعات اطراف ش خرابه ..نظر شما چیه..



[Newman1]

اخرین کاری که بنظر من مونده تعویض zd1 هست که احتمالا گیرش نمیتونی بیاری میتونی بجاش از یک مقاومت 47 کیلو ویک خازن 4.7n 1000 ولت استفاده کنی به صورت موازی



[behi0021]
