مشکل: روشن نشدن آیفون تصویری تابامدلtvd-2070

[Jvd.feyzabad]

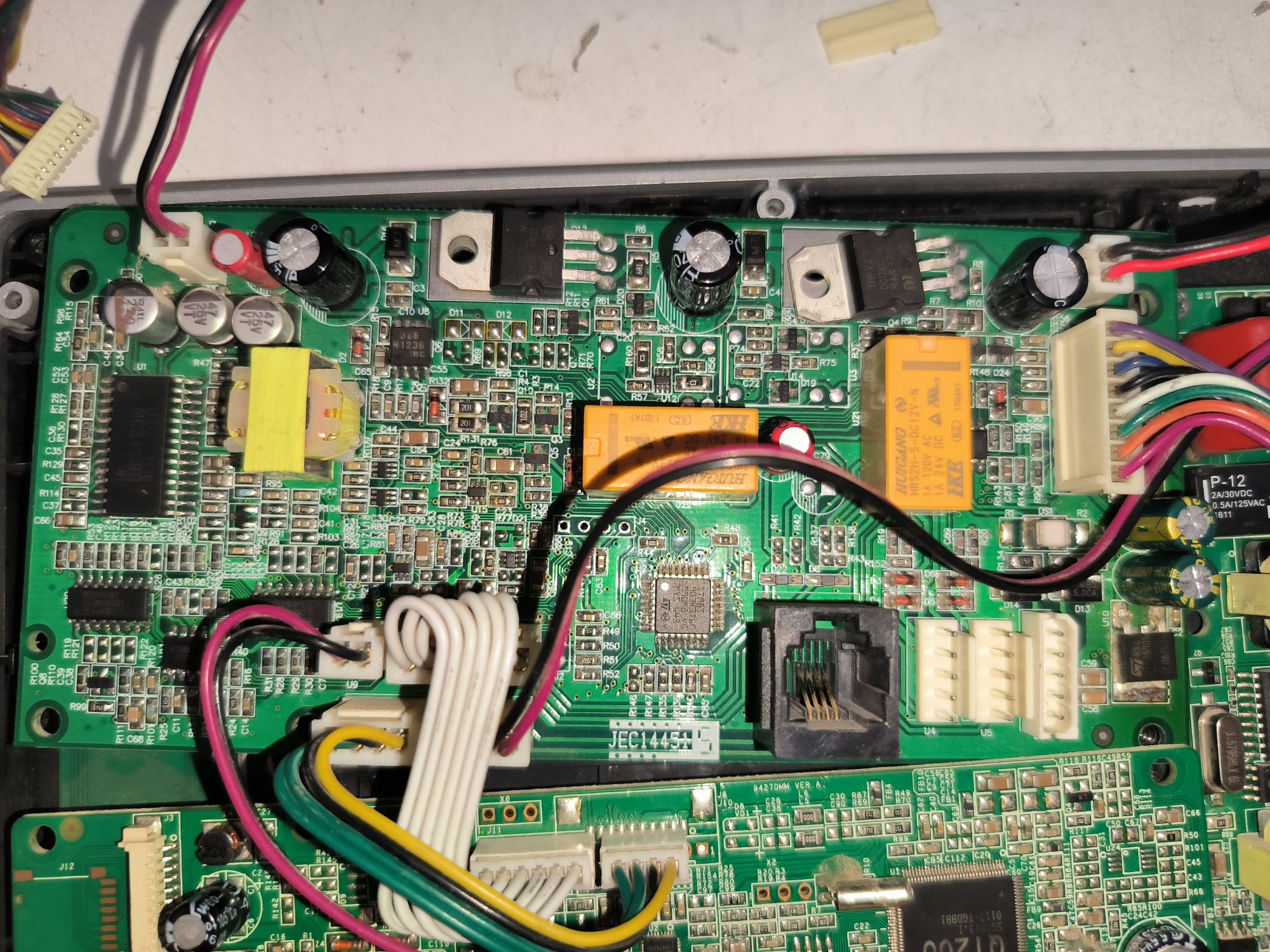

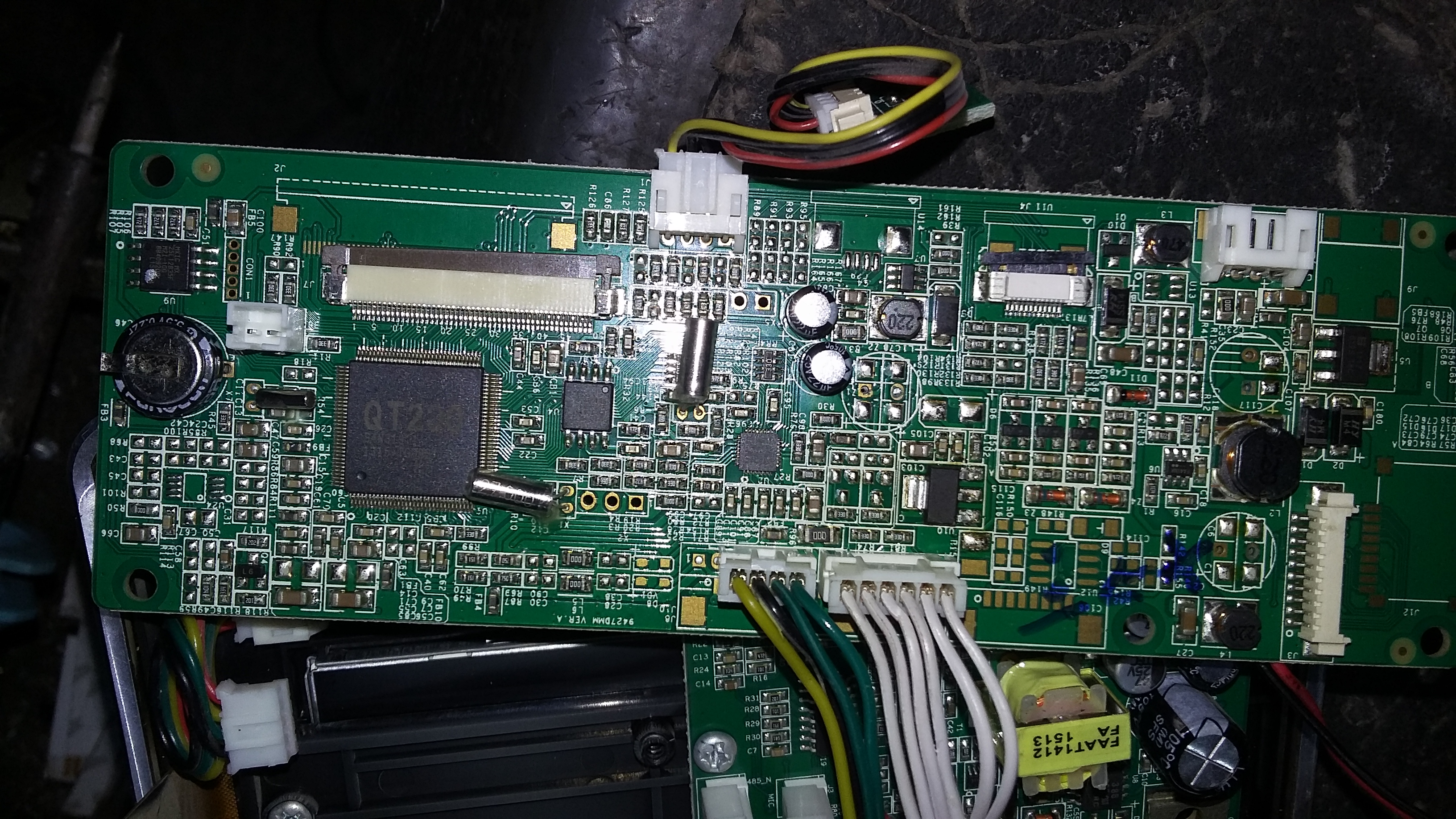

با سلام خدمت همکار آن گرامی آیفون تصویری تابا مدل tvd-2070 روشن  نمیشه برد پنل که عکس رو فرستادم وقتی از مدار خارج  کنی ولتاژ  تغذیه راه میافته اما زمانی که تو مدار هست ولتاژ رو میخوای وجه و قطع و وصل میشه و از بلند گود صدا تق تق میاد دوتا خازن 220و یه 100 خراب بود که تو عکس زیر در آوردم باد کرده بودن تعویض شدن به نظر میاد  تو برد شرطی داره همکاران اگه تجربه ای دارن ممنون میشم  راهنمای کنندمشاهده فایل‌پیوست 165405

سلام اگر کسی از دوستان مقدار دیودهای زنر z3 و z4 رو میدونه لطفاً اعلام کنه ، خیلی ممنونم از همگی دوستان



[حسین23]

مال من هم امروز روشن نمیشه صداری روشن شده ایفن میاد ولی تصویر ندارم دست که روی پانل چراغ باز کردن درب و پاسخ روشن میشه ولی تصویر ندارم
2070 مدل تابا



[vafadar1]

با درود .در مدا، حتما اتصالی هست . آیسیهای کاهنده ولتاژ 12 به ولتاژهای 5 و دیگر ولتاژها بررسی شود .همان آیسیهای کانورتور دی سی به دی سی.



[Rezaezadi]

سلام دوستان تابا 2070روشن نمیشد و u6سوخته بود که تعویض شد خازن ها همه سالم البته بازم جهت اطمینان تعویض شدند اما باز هم ایفون روشن نمیشه ولتاژ خروجی رگولاتور ها درسته اما روی برد تصویر ولتاژ توی 1117نمیاد و حتی زنگ هم نمیخوره ممنون میشم کسی کمک کنه



[Mohammad rezazade]

سلام دوستام یهبرد ایفون تابا اومده مدل 2070دقیقا ایسیبکلایتاتصال کوتاه بود اینووبرداشتم باز یه اتصالی دیگهداشتم یک ایسی دیگه هست مبدل دی سی به دیسی هست اونماتصال کوتاه هست اونم در اوردم بعد چنتا خازنمهم با السی ار متر گرفتم اکثرا خرابه میارزه ایسی ها روجایگزینکرد ؟



[Mohammad rezazade]

سلام دوستان تابا 2070روشن نمیشد و u6سوخته بود که تعویض شد خازن ها همه سالم البته بازم جهت اطمینان تعویض شدند اما باز هم ایفون روشن نمیشه ولتاژ خروجی رگولاتور ها درسته اما روی برد تصویر ولتاژ توی 1117نمیاد و حتی زنگ هم نمیخوره ممنون میشم کسی کمک کنه

دوست عزیز شمارهتماستونمیشه لطف کنیدهمینمشکلو دارم



[vafadar1]

سلام دوستان تابا 2070روشن نمیشد و u6سوخته بود که تعویض شد خازن ها همه سالم البته بازم جهت اطمینان تعویض شدند اما باز هم ایفون روشن نمیشه ولتاژ خروجی رگولاتور ها درسته اما روی برد تصویر ولتاژ توی 1117نمیاد و حتی زنگ هم نمیخوره ممنون میشم کسی کمک کنه

سلام اگر ولتاژ 5ولت از خروجی اون رگولاتور شش پایه داری .سمت راست کابل فلت یک آیسی هست که مربوط به روشنایی و بکلایت صفحه نمایش هست .اون را بررسی کن



[ghasemdorosh]

سلام.
ای سی تغذیه برد تصویر و خازنها و ای سی بک لایت باید عوض بشه.
این قطعات راحت گیرمیاد و
سایت های ( میلانی)
(شهر ایفون)
(دی جی پارس لند)

دیجی پارس لند

دیجی پارس لند فروشنده آنلاین قطعات الکترونیک لیست قیمت آیفون تصویری، دوربین مداربسته، لیست قیمت سیم و کابل، فروش اینترنتی تجهیزات نظارت و امنیت

digiparsland.com

خانه

کلینیک آیفون تصویری میلانی مجموعه ای قدرتمند و فعال با بیش از ۱۱ سال در حوزه تولید قطعات آیفون تصویری و پخش قطعات آیفون تصویری است

milanidoorphone.com

صفحه اصلی

شهر آیفون مرکز تخصصی فروش قطعات آیفون تصویری و عرضه عمده قطعات یدکی ایفون تصویری تابا الکتروپیک سیماران و کماکس و سوزوکی در ایران

shahr-iphone.com



[ghasemdorosh]

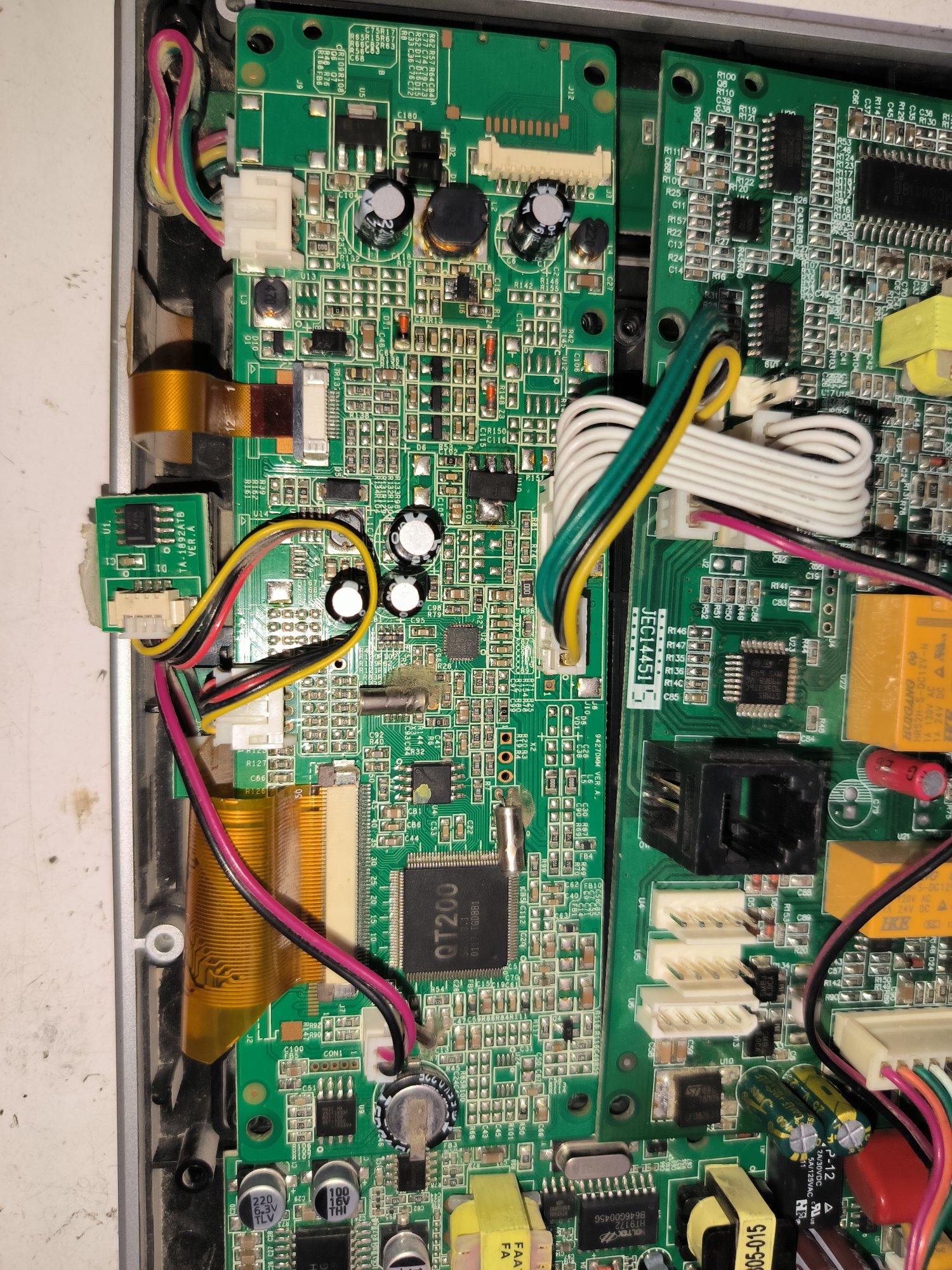

شماره یک که علامت ای سی تغذیه هستش که ولتاژ 14 ولت ورودی رو به 5 ولت تبدیل میکنه و ای DC تو DC هستش و شماره 2 که علامت زدم ای سی بک لایت هستش.
حتما خازنها تعویض بشه.
بعضی مدلها از ای سی تغذیه بشماره LSP استفاده شده و تو اون مدل ها هم تعویض بشه که خراب بودن مدار تغذیه برد تصویر باعث اتصال کوتاه میشه و صدای تق تق میاد که باعث روشن نشدن سیستم میشه و راه امتحانش میشه برد تصویر رو جدا کرد تا متوجه اتصال کوتاه در برد تصویر شد
این بردها به راحتی تعمیر میشه چون قطعات گیرمیاد



[ghasemdorosh]

بعضی مواقع رگولاتور AMS1117 3:3 و 1.8 ولت هم باید تعویض بشه تا درست بشه.
یه دیود هم کنار ای سی بک لایت هستش که اون بعضی مواقع اتصال کوتاه میشه که بایث روشن نشدن بک لایت میشه.
این مشکلات در همه ایفونهای همه شرکت ها مشترک هستش و ای سی های تغذیه و بک لایت عوض بشه مشکل حله.
در این برد تصویر 2070 ای سی تاچ هم خراب میشه بعضی مواقع و باید تعویض بشه
