سلام خدمت اساتید و همکاران
مودم ADSL TP-LINK W8151N REV 3.1
با روشن کردن مودم 3تا چراغ اول روشن میشود و خاموش نمیشود.
اصلا کانفیگ نمیشود.چون شناسایی نمیشود
کارهای انجام شده:
1-چندین بار ریست کردم و اصلا جواب نداد.
2-آیسی فلش را با فایل موجود در سایت پروگرام کردم نتیجه ای حاصل نشد.W25Q16

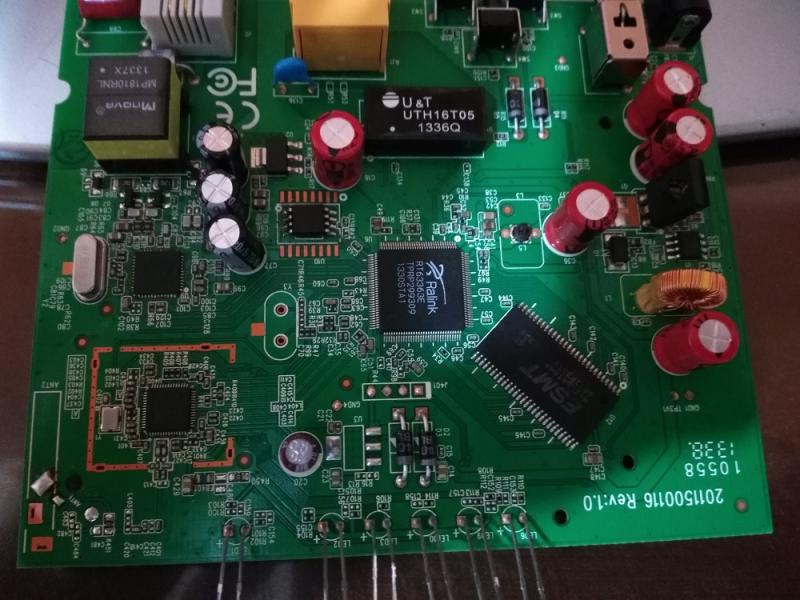

3-دمای چیپ ها و آیسی ها بررسی شد همه طبیعی بودند ولی بنظر مرسد چیپ وایفای گوشه پائین سمت چپ تصویر سرد باشد.
4-تعویض تمام خازنها با خازن مرغوب
5-سر چوک بزرگ ولتاژ 3.4 و سر چوک کوچک در مرکز ولتاژ 1.2
6-سر وسط رگولاتور 1117 ولتاژ 5.1
7- آیسی فلش 3.3
8- SMD های اطراف چیپ وایفای ولتاژ 3.3 و 1.2 و 2 ولت دارند
9-هیت نرم بهمراه فلکسی به چیپ وایفای
متاسفانه بدلیل خرابی اسیلوسکپم نتوانستم کریستال چیپ ها را تست کنم
نتیجه ای حاصل نشد
دوستان تجربه ای راجع به این مشکل ندارند.
مشاهده فایل‌پیوست 141118
