دیود مورد نظر مربوط به مدار پاور کامپیوتر هست که بعد از اپتو کوپلر قرار داره و به پایه شماره 4 اپتو کوپلر متصله.و در مسیر اتصال هم یه مقاومت 47 اهم smd وجود داره.
لطفا راهنمایی کنید.
خود دیود قابل تشخیص هست.
دیود زنر از نوع dip
روی اون این اطلاعات درج شده:
یک طرف اون عدد 4
طرف دیگه عبارت c3
از روی پاور مشابه هم دیود سالم رو باز کردم که روی تست دیود مولتی متر عدد 625 رو نمایش میده.
با سلام :
عزیزم در تاپیک معرفی نرم افزار ها {بخش آموزش گام به گام } و نرم افزارهای الکترونیکی !!! نرم افزارهایی برای خواندن و تشخیص کد های قطعات اپلود شده است دانلود کرده و مشخصاتی که از دیودتان دارید در نرم افزار جستجو تا اطلاعات کامل براتون نمایش دهد .
موفق باشید .
سلام برادر آن عدد 645 ملاک عمل وشناسایی شما نیست .اکثر دیودهای زنر از یکطرف همین عدد را نشان میدهند.ا شما چند کار میتونید انجام بدیداگه میخواهید ریسک نکنید از روی دیتا شیت ببینید این اعداد چه زنری هست یا ریسک کنید به احتمال زیاد 4ولت هست.ویا چون گفتید سالمشو دارید دستگاه سالمو روشن کنید واندازه ولتاژو نسبت به گین بگیرید هر چی بود ولتاژش همونه .یا اگر دستگاه دوم خرابه وفقط دیودش سالمه یک مدار جدا روی هوا براش ببند وولتاژشکستو اندازه بگیر.:courage:
========================
به نام خدا
سلام

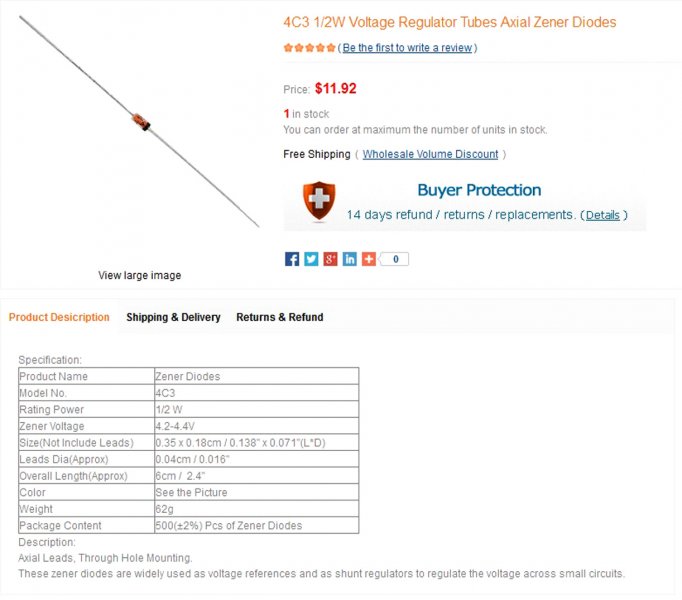

دوست عزیز زنر مورد نظر 4C3 می باشد و کافی است از مغازه یک زنر در محدوده ی 4.2 تا 4.4 ولت 1/2 وات خریداری فرمایید.
موفق باشید
