با احترام
اول از همه ، منظور از قطعه شبیه به این یعنی چی ؟؟؟
دوم اینکه با این روش لحیمکاری ، برد رو نابود میکنی
سوم ، قطعه معیوب رو دربیار و دستگاه رو روشن کن ، باید تو دومین آیسی مشابه ، روی پینهای ورودی و خروجی ولتاژ داشته باشی ، ورودی احتمالا 12 ولت و خروجی ۵ یا ۳/۳
با احترام
بله ، این قطعه نوعی از 2576 هستش ولی مشخص نیست که از نوع adg هستش یا ولتاژ ثابت .
شما ولتاژ پایه های آیسی سالم دوم رو مشخص و اعلام کنید ولی قبلش آیسی معیوب رو خارج کنید .فعلا باید این کار رو انجام بدید .
با احترام
بله ، این قطعه نوعی از 2576 هستش ولی مشخص نیست که از نوع adg هستش یا ولتاژ ثابت .
شما ولتاژ پایه های آیسی سالم دوم رو مشخص و اعلام کنید ولی قبلش آیسی معیوب رو خارج کنید .فعلا باید این کار رو انجام بدید .
با احترام
اول از همه ، منظور از قطعه شبیه به این یعنی چی ؟؟؟
دوم اینکه با این روش لحیمکاری ، برد رو نابود میکنی
سوم ، قطعه معیوب رو دربیار و دستگاه رو روشن کن ، باید تو دومین آیسی مشابه ، روی پینهای ورودی و خروجی ولتاژ داشته باشی ، ورودی احتمالا 12 ولت و خروجی ۵ یا ۳/۳
درود پارسای عزیز این رگلاتور 5به3.3ولت هست مشابه همین رگلاتور 6پایه هم داره که پایه پنچمش nc . و پتیه سوم این ایسی به سلف کنارش وصل و ولتاژ رگوله را تحویل میده
بهر حال دوست ما اقا سجاد باید یکم تمرین و مطالعه داشته باشه هر قطعی مشابه که نباید بزاری جای هم مخصوصا که بعضی از این رگلاتور ها تغذیه فلش و میکرو را تامین میکنن و اشتباه گذاشتن یه رگلاتور 2هزار تومنی احتمال آسیب به وسیله مشتری را بالا میبره.در ثانی شما نیاز به هویه قلمی اس ام دی داذیه یت با هیتر با اون هویه نمیشه عزیز
درود پارسای عزیز این رگلاتور 5به3.3ولت هست مشابه همین رگلاتور 6پایه هم داره که پایه پنچمش nc . و پتیه سوم این ایسی به سلف کنارش وصل و ولتاژ رگوله را تحویل میده
بهر حال دوست ما اقا سجاد باید یکم تمرین و مطالعه داشته باشه هر قطعی مشابه که نباید بزاری جای هم مخصوصا که بعضی از این رگلاتور ها تغذیه فلش و میکرو را تامین میکنن و اشتباه گذاشتن یه رگلاتور 2هزار تومنی احتمال آسیب به وسیله مشتری را بالا میبره.در ثانی شما نیاز به هویه قلمی اس ام دی داذیه یت با هیتر با اون هویه نمیشه عزیز
با سلام و احترام
ممنون از راهنمایی شما همکار عزیز ،
راستش همون اول میتونستم لقمه آماده بدم ولی دقیقا هدفم پیگیری ایشون هستش و طبق فرمایش شما نیاز به تمرین و تجربه داره و اینکه شناخت بهتری نسبت به قطعات جایگزین داشته باشن .
سپاس
درود پارسای عزیز این رگلاتور 5به3.3ولت هست مشابه همین رگلاتور 6پایه هم داره که پایه پنچمش nc . و پتیه سوم این ایسی به سلف کنارش وصل و ولتاژ رگوله را تحویل میده
بهر حال دوست ما اقا سجاد باید یکم تمرین و مطالعه داشته باشه هر قطعی مشابه که نباید بزاری جای هم مخصوصا که بعضی از این رگلاتور ها تغذیه فلش و میکرو را تامین میکنن و اشتباه گذاشتن یه رگلاتور 2هزار تومنی احتمال آسیب به وسیله مشتری را بالا میبره.در ثانی شما نیاز به هویه قلمی اس ام دی داذیه یت با هیتر با اون هویه نمیشه عزیز

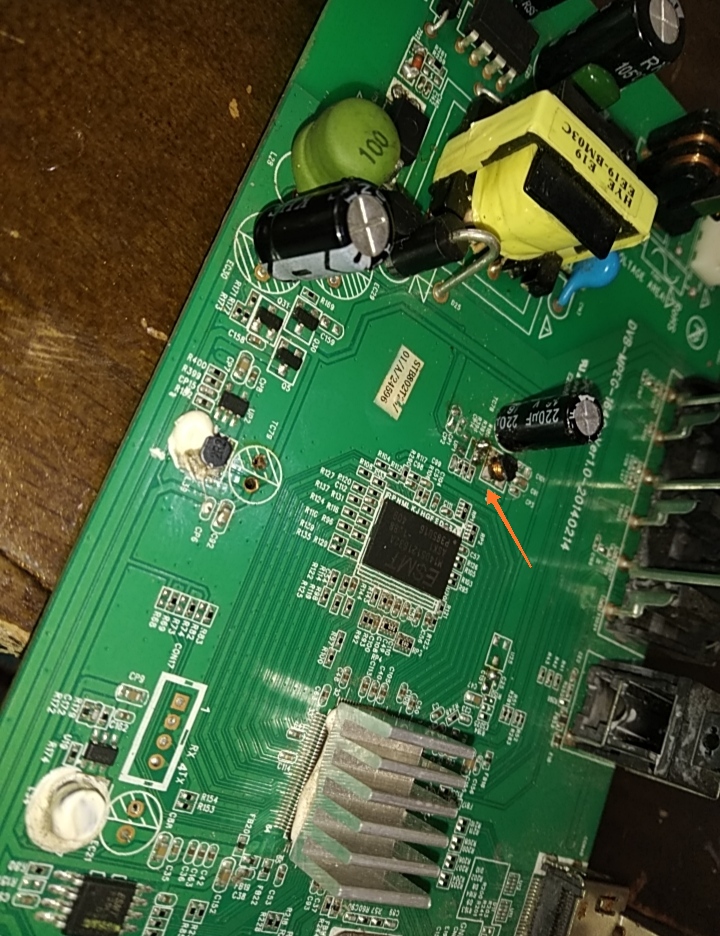

این قطعه رو از بردی که قطعات کناریش شبیه این بورد تحت بررسی هست رو دراوردم
یه سلف ۲و۲ کنارشه مثه همین
یه خازن ۲۲۰ م ۱۶ ولت
این عکس پیوست مال بوردی هست که اهدای عضو کرده
چرا وقتی سوکت تغذیه رو به بورد میزنم ولتاژها تغییر می کنن
ولتاژ ۱۵ میشه ۱۷
۲۰ میشه ۲۴
۵ کلا صفر میشه
اون خازن smd تو مسیر ۵ ولت OL میزنه البته من تا ۲۰ میکرو خازن سنج دارم
تو مسیر ۵ ولت اتصال کوتاه دارم
کرده
