مشکل: راهنمایی تعمیر پاور دی وی بی تی

وضعیت
موضوع بسته شده است و نمی‌توان پاسخ جدیدی فرستاد.

chapwolf

کاربر vip
vip
کاربر
2012-10-15
130
188
مازندران
با سلام خدمت دوستان خواهشاً یکی بگه این پاور چشه
الان یک هفته دست منه مشتری شاکی شده خواهشاً دوستان کمک کنن

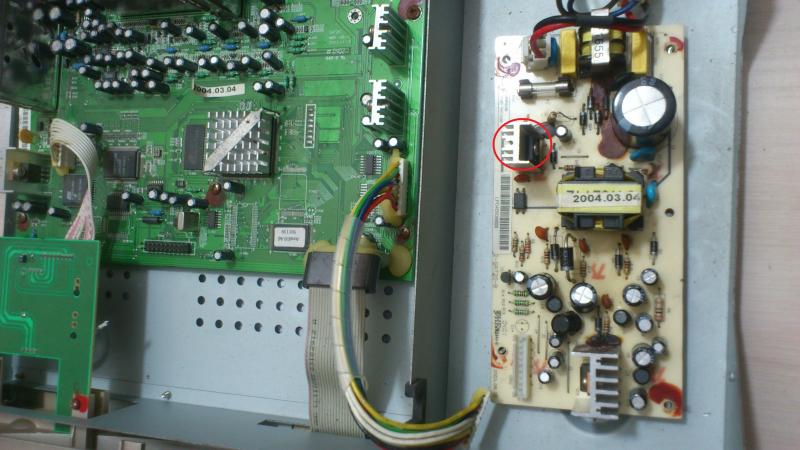

مشتری دستگاه دی وی بی تی قدیمی آورده اسمش هم معلوم نیست گفته روشن نمیشه

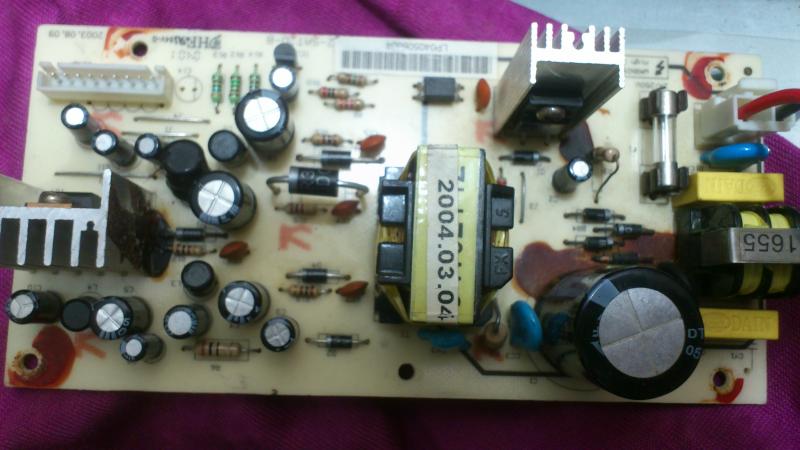

رفتم سر پاورش دیدم قسمت دی سی دستگاه اصلاً ولتاژ نداره جالبه همه قسمت ها رو چک کردم دیود، مقاومت ها و......
ولی واقعاً انگار همه چیزش سالمه و برقی به سمت دی سی نمیاد قسمت آی سی دستگاه ولتاژ 24، 45 و..... دارم گفتم حتماً باید از آی سی باشه رفتم عوضش کنم از جایی که آی سی رو تهیه می کنم گفت هفته دیگه می رسه حالا بعد یک هفته وقتی آی سی دستگاه رو تعویض کردم بازم می بینم قسمت دی سی اصلاً هیچ ولتاژی نداره انگار پاور مرده خوشحال می شم دوستان کمک و راهنمایی کنن.
پیشاپیش ممنون

  • Like
واکنش‌ها[ی پسندها]: ma1369

بهار من

کاربر vip
vip
کاربر
2014-08-14
754
1,927
فارس
سلام
احتمال اینکه ایسی خراب باشد وجود دارد از ایسی روی بردهای کهنه استفاده کن.


chapwolf

کاربر vip
vip
کاربر
2012-10-15
130
188
مازندران
با سلام خدمت آقا محسن ممنون از اینکه جواب دادین خوشحال می شم تا آخر تعمیر بمونید
شماره آی سی که تعویض کردم و هیچی تکون نخورد 5L0380R
والا اپتوکوپلر رو گرفتم ولی عوض نکردم دیدم طریقه تست ( وقتی از مدار خارج میشه و اهم متر رو روی بازر می زاری از دو طرف پایه راه می ده و دو طرف دیگه راه نمیده
431 احتمالش هست که خراب باشه ؟ نمی دونم حالا 431 خازن و اپتوکوپلر رو هم عوض می کنم نتیجه رو اعلام می کنم حالا قطعه رو باید بگیرم.اطلاع می دم ممنون

آخرین ویرایش:

chapwolf

کاربر vip
vip
کاربر
2012-10-15
130
188
مازندران
آی سی سمت برق AC رو تعویض کردم ولی یک آی سی سمت DCداره نمی دونم اصلاً گیر میاد یا نه و یا سالمه یا نه و آیا اصلاً به ولتاژ نداشتن کل قطعات دی سی ربط داره یا نه آخه اصلاً ولتاژ دی سی رو هیچ قطعه ای ندارم انگار سمت dc مرده حتی یک ولت هم ندارم وقتی اهم متر رو روی تست ac میزارم تمام قطعات سمت ac ولتاژ داره ولی طرف دیگه با تعویض کلیک اهم متر به قسمت دی سی هیچی نشون نمیده در ضمن بعد از اینکه برق رو از مدار خارج می کنم. ولتاژ خازن بزرگه (خازن صافی) خیلی ذخیره میشه (وقتی 2 تا پایه رو به هم متصل می کنی جرقه سنگینی میزنه) تا تخلیه بار کنه اگر اشتباه نکنم تو لامپ کم مصرف که این طوری می شد مشکل از شورتی یک قطعه بود ولی اینجا اصلاً اون قطعه نشون داده نمیشه
در ضمن کل پایه ها رو از لحاظ قلع مردگی و شکستگی بررسی کردم و با تینر 10000 شستم ولی هیچی تغییر نکرد.

  • Like
واکنش‌ها[ی پسندها]: V.GHAEDY

V.GHAEDY

مدیریت بازارچه
ناظم انجمن
مدیر تالار
2010-08-19
1,837
7,824
جنت شهر
سلام

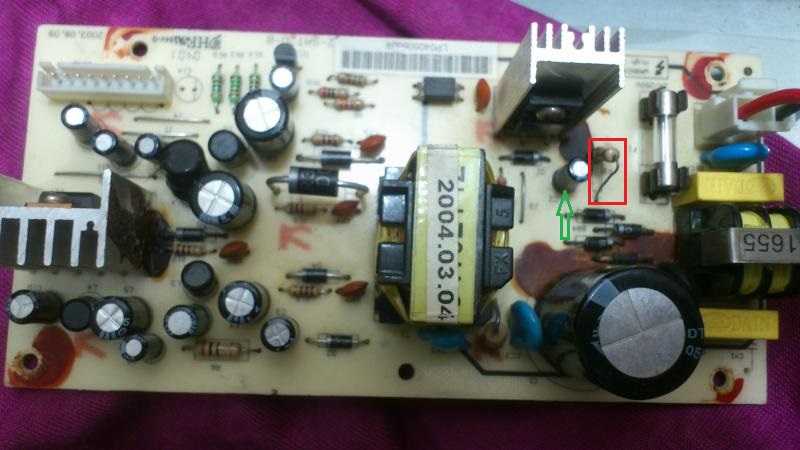

با توجه به توضیحات شما به احتمال زیاد ایراد در قسمت اولیه تغذیه میباشد ولتاژ خازن کوچک کنار 5L0380که فکر کنم ۳۳ یا ۴۷ میکرو ۵۰ ولت است را اعلام کنید(با علامت سبز رنگ مشخص شده است )مقاومتی که با رنگ قرمز مشخص شده را چک کنید سالم باشد و نتیجه را اعلام بفرمائید


آخرین ویرایش:

chapwolf

کاربر vip
vip
کاربر
2012-10-15
130
188
مازندران
خیلی جالب شد آقای قاعدی قبلا یعنی تا قبل از اینکه آی سی 5L0380R رو تعویض کنم همه قسمت های آی سی پاور ولتاژ داشت( قسمت دی سی نداشت) حالا جالبه بعد از دیود ها هیچ ولتاژی ندارم یعنی رو هیچ کدوم از پایه ها ی خازنی که علامت زدید که یک پایش به سمت آ

آخرین ویرایش:

V.GHAEDY

مدیریت بازارچه
ناظم انجمن
مدیر تالار
2010-08-19
1,837
7,824
جنت شهر
خیلی جالب شد آقای قاعدی قبلا یعنی تا قبل از اینکه آی سی 5L0380R رو تعویض کنم همه قسمت های آی سی پاور ولتاژ داشت( قسمت دی سی نداشت) حالا جالبه بعد از دیود ها هیچ ولتاژی ندارم یعنی رو هیچ کدوم از پایه ها ی خازنی که علامت زدید که یک پایش به سمت آ


reza_476

کاربران vip(افتخاری)
vip افتخاری
کاربر
2009-10-19
4,007
45,301
ایران
باسلام
نوشته اصلی توسط chapwolf
آی سی سمت برق AC رو تعویض کردم ولی یک آی سی سمت DCداره نمی دونم اصلاً گیر میاد یا نه و یا سالمه یا نه و آیا اصلاً به ولتاژ نداشتن کل قطعات دی سی ربط داره یا نه آخه اصلاً ولتاژ دی سی رو هیچ قطعه ای ندارم انگار سمت dc مرده حتی یک ولت هم ندارم وقتی اهم متر رو روی تست ac میزارم تمام قطعات سمت ac ولتاژ داره ولی طرف دیگه با تعویض کلیک اهم متر به قسمت دی سی هیچی نشون نمیده در ضمن بعد از اینکه برق رو از مدار خارج می کنم. ولتاژ خازن بزرگه (خازن صافی) خیلی ذخیره میشه (وقتی 2 تا پایه رو به هم متصل می کنی جرقه سنگینی میزنه) تا تخلیه بار کنه اگر اشتباه نکنم تو لامپ کم مصرف که این طوری می شد مشکل از شورتی یک قطعه بود ولی اینجا اصلاً اون قطعه نشون داده نمیشه
در ضمن کل پایه ها رو از لحاظ قلع مردگی و شکستگی بررسی کردم و با تینر 10000 شستم ولی هیچی تغییر نکرد.
خازن وظیفه اش شارژ و دشارژ است خازن سالم است روی دوبایه خازن چند ولت برق است و ظرفیت وولتاژ کار همان خازن بزرگ چقدر است


chapwolf

کاربر vip
vip
کاربر
2012-10-15
130
188
مازندران
بله می دونم آقا رضا کار خازن این هست ممنون از اینکه یاد آوری کردید ولی باید بگم اگر مدار سالم باشه مخصوصاً توی پاور بار زیادی تو خازن جمع و ذخیره نمیشه البته دلیلم بر اساس تجربه است که خازن ها وقتی که مدار سالم باشه و کار کنن بعد از خاموش کردن دستگاه و تخلیه خازن بار سنگینی نداره در نهایت فقط یک جرقه کوچیک بزنه نه در حد یک انفجار
والا بدون نصب برق دو سمت خازن که دو سر اهم متر رو بهش وصل کردم 353 رو نشون می داد.
