درخواست: ذوب نشدن قلع پاور شركت murata

[gasemi.m100]

قلع نقطه ذوبش 231 درجه س
ولی سرب نقطه ذوب 327 درجه س
چون باسش سربیه و روان کننده استفاده نکرده قلع ذوب نمیکنه

دوست عزیز ما چکار به نقطه ی ذوب قلع یا سرب به طور مجزا داریم. تا حالا سوال براتون پیش نیومده که چرا از لحیم 63% استفاده میشه؟
توی مبحث الیاژ ممکنه خواص ماده تشکیل شده از مواد اصلی به کلی تفاوت داشته باشه. برای مثال چدن از ترکیب اهن و مقداری کربن که همون ذغال خودمونه تشکیل میشه اهن انعطاف پذیره و کربن که مقاومتش مشخصه اما ترکیب این دو الیاژی مستحکم و بدون انعطاف رو تشکیل میده
به متن زیر از توجه کنید
از ویکی‌پدیا، دانشنامهٔ آزاد
لحیم[SUP][۱][/SUP] آلیاژی است از دو یا چند فلز مختلف که در اتصال ثابت فلزات، به‌ویژه سیمها و کابلها به یکدیگر به کار می‌رود. ترکیب‌های اصلی لحیم قلع و سرب هستند، نسبت بین این دو عنصر می‌تواند نقطهٔ ذوب لحیم را مشخص کند. آزمایش‌ها نشان می‌دهد که اگر نسبت قلع و سرب در حدود ۶۳٪ قلع و ۳۷٪ سرب باشد، نقطهٔ ذوب در کمترین حد خود و حدود ۱۸۸ درجه سلسیوس خواهد بود.
و
ببه دلایل زیست‌محیطی و معرفی مقررات جدید، استفاده از لحیم‌های بدون سرب در حال گسترده‌تر شدن هستند.[SUP][۱۳][/SUP] همچنین این نوع لحیم‌ها در لوازمی که ممکن است کودکان با آنها در تماس باشند، این نوع لحیم‌ها توصیه می‌شوند زیرا کودکان کوچک ممکن است آن وسایل را در دهان خود قرار دهند. در کاربردهای فضای باز هم این لحیم‌ها توصیه می‌شوند زیرا باران و سایر عوامل ممکن است باعث حل شدن و ورود آن‌ها به آب‌های زیرزمینی شوند. متأسفانه بیشتر لحیم‌های بدون سرب دارای ساختار یوتکتیک نیستند و در دمای نزدیک به 250 ∘ C ذوب می‌شوند که این خصوصیات ایجاد اتصالات محکم با آن‌ها را دشوارتر می‌کنند.
اصلاعات کامل تر در این لینک
https://fa.wikipedia.org/wiki/لحیم‌کاری



[electronium]

دوست عزیز ما چکار به نقطه ی ذوب قلع یا سرب به طور مجزا داریم. تا حالا سوال براتون پیش نیومده که چرا از لحیم 63% استفاده میشه؟
توی مبحث الیاژ ممکنه خواص ماده تشکیل شده از مواد اصلی به کلی تفاوت داشته باشه. برای مثال چدن از ترکیب اهن و مقداری کربن که همون ذغال خودمونه تشکیل میشه اهن انعطاف پذیره و کربن که مقاومتش مشخصه اما ترکیب این دو الیاژی مستحکم و بدون انعطاف رو تشکیل میده
به متن زیر از توجه کنید
از ویکی‌پدیا، دانشنامهٔ آزاد
لحیم[SUP][۱][/SUP] آلیاژی است از دو یا چند فلز مختلف که در اتصال ثابت فلزات، به‌ویژه سیمها و کابلها به یکدیگر به کار می‌رود. ترکیب‌های اصلی لحیم قلع و سرب هستند، نسبت بین این دو عنصر می‌تواند نقطهٔ ذوب لحیم را مشخص کند. آزمایش‌ها نشان می‌دهد که اگر نسبت قلع و سرب در حدود ۶۳٪ قلع و ۳۷٪ سرب باشد، نقطهٔ ذوب در کمترین حد خود و حدود ۱۸۸ درجه سلسیوس خواهد بود.
و
ببه دلایل زیست‌محیطی و معرفی مقررات جدید، استفاده از لحیم‌های بدون سرب در حال گسترده‌تر شدن هستند.[SUP][۱۳][/SUP] همچنین این نوع لحیم‌ها در لوازمی که ممکن است کودکان با آنها در تماس باشند، این نوع لحیم‌ها توصیه می‌شوند زیرا کودکان کوچک ممکن است آن وسایل را در دهان خود قرار دهند. در کاربردهای فضای باز هم این لحیم‌ها توصیه می‌شوند زیرا باران و سایر عوامل ممکن است باعث حل شدن و ورود آن‌ها به آب‌های زیرزمینی شوند. متأسفانه بیشتر لحیم‌های بدون سرب دارای ساختار یوتکتیک نیستند و در دمای نزدیک به 250 ∘ C ذوب می‌شوند که این خصوصیات ایجاد اتصالات محکم با آن‌ها را دشوارتر می‌کنند.
اصلاعات کامل تر در این لینک
https://fa.wikipedia.org/wiki/لحیم‌کاری

شما از کجا متوجه شدید که لحیم پاور ایشون نظر از نوع یونیتک هست؟
تازه اگر هم یونیتک باشه بازم نباید تو ذوب شدن مشکلی داشته باشه ...پست استاتر رو اگه توجه کنید گفتند با حرارت 450 درجه میدهند ولی انگار انگار لحیم تکون نمیخوره نگفتند که با 250 حرارت میدهند



[bardia.t]

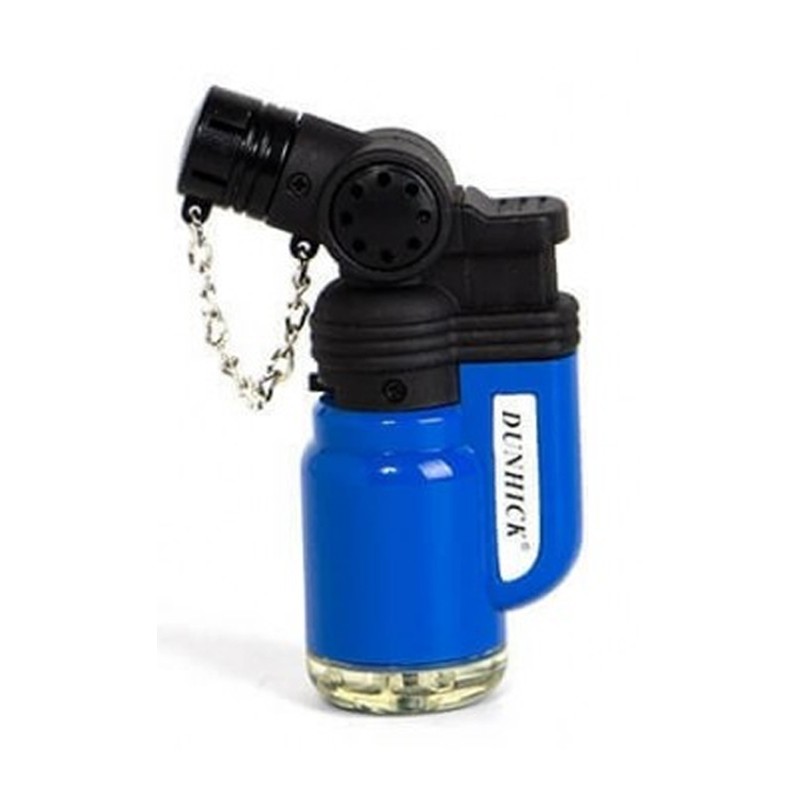

درود بر دوستان ////برخی مواقع و در برخی بردها به قدری تجمع پین و قلع زیاد هستش که اصلا هویه 80 وات هم حریف نمیشه و باید حتما از فندک اتمی یا فندک کوره و یا فندک کراک کشی :32000000:استفاده کنید ...عکس فندک را میزارم قیمتش هم حدود 30 یا 40 هزار تومن هست همه جا هم پیدا میشه طریق استفاده هم خیلی ساده هست چون میتونید شعله را دقیق روی اون نقطه متمرکز کنید



[gasemi.m100]

شما از کجا متوجه شدید که لحیم پاور ایشون نظر از نوع یونیتک هست؟
تازه اگر هم یونیتک باشه بازم نباید تو ذوب شدن مشکلی داشته باشه ...پست استاتر رو اگه توجه کنید گفتند با حرارت 450 درجه میدهند ولی انگار انگار لحیم تکون نمیخوره نگفتند که با 250 حرارت میدهند

وات مهمه مهندس نه درجه حرارت . گفتم چون در قسمت پاور ( منظور ولتاژ یا جریان بالا) مسیر ها عریض هستند گرما رو به سرعت پخش میکنن .
برای مثال روی اکثر بردها دیده میشه برای خارج کردن خازن پایه ای که به منفی متصل هست سخت تر ذوب میشه چون در طراحی پی سی بی از پلیگان (اختصاص فضای استفاده نشده مس به یکی از مسیر ها معمولا زمین یا منفی ) استفاده شده



[amirgoogle]

دوست عزیز با این راهنمایی ها مشکلتون حل شد؟
و اینکه بهترهموقع ذوب نشدن یکم سیم لحیم اضافه کنید روی همون قسمت باقیش رو اب میکنه راحت.



[mohammadhadi]

قلع نقطه ذوبش 231 درجه س
ولی سرب نقطه ذوب 327 درجه س
چون باسش سربیه و روان کننده استفاده نکرده قلع ذوب نمیکنه

خیر نقطه ذوب سرب حدودا 100 درجه بالاتر از قلع هست

دوست عزیز ما چکار به نقطه ی ذوب قلع یا سرب به طور مجزا داریم. تا حالا سوال براتون پیش نیومده که چرا از لحیم 63% استفاده میشه؟
توی مبحث الیاژ ممکنه خواص ماده تشکیل شده از مواد اصلی به کلی تفاوت داشته باشه. برای مثال چدن از ترکیب اهن و مقداری کربن که همون ذغال خودمونه تشکیل میشه اهن انعطاف پذیره و کربن که مقاومتش مشخصه اما ترکیب این دو الیاژی مستحکم و بدون انعطاف رو تشکیل میده
به متن زیر از توجه کنید
از ویکی‌پدیا، دانشنامهٔ آزاد
لحیم[SUP][۱][/SUP] آلیاژی است از دو یا چند فلز مختلف که در اتصال ثابت فلزات، به‌ویژه سیمها و کابلها به یکدیگر به کار می‌رود. ترکیب‌های اصلی لحیم قلع و سرب هستند، نسبت بین این دو عنصر می‌تواند نقطهٔ ذوب لحیم را مشخص کند. آزمایش‌ها نشان می‌دهد که اگر نسبت قلع و سرب در حدود ۶۳٪ قلع و ۳۷٪ سرب باشد، نقطهٔ ذوب در کمترین حد خود و حدود ۱۸۸ درجه سلسیوس خواهد بود.
و
ببه دلایل زیست‌محیطی و معرفی مقررات جدید، استفاده از لحیم‌های بدون سرب در حال گسترده‌تر شدن هستند.[SUP][۱۳][/SUP] همچنین این نوع لحیم‌ها در لوازمی که ممکن است کودکان با آنها در تماس باشند، این نوع لحیم‌ها توصیه می‌شوند زیرا کودکان کوچک ممکن است آن وسایل را در دهان خود قرار دهند. در کاربردهای فضای باز هم این لحیم‌ها توصیه می‌شوند زیرا باران و سایر عوامل ممکن است باعث حل شدن و ورود آن‌ها به آب‌های زیرزمینی شوند. متأسفانه بیشتر لحیم‌های بدون سرب دارای ساختار یوتکتیک نیستند و در دمای نزدیک به 250 ∘ C ذوب می‌شوند که این خصوصیات ایجاد اتصالات محکم با آن‌ها را دشوارتر می‌کنند.
اصلاعات کامل تر در این لینک
https://fa.wikipedia.org/wiki/لحیم‌کاری

سلام
این بحث مربوط به ظرفیت گرمایی ویژه و گرمای نهان ذوب میشه که هر چه قلع بیشتری در آلیاژ باشه این مقادیر بیشتر میشه
در نتیجه هر چه درصد قلع بیشتر بشه گرمای لازم برای ذوب بالاتر میره ( هر چند دمای ذوب پایین تر میاد ولی ظرفیت گرمایی و گرمای ویزه ذوب افزایش خیلی زیادی پیدا می کنه)

گرمای لازم برای اینکه یک گرم قلع را از دمای محیط به دمای ذوبش که 231 درجه است برسانیم تقریبا 106 ژول و برای سرب با دمای ذوب 327 درجه تقریبا 62 ژول میشه ( با این که سرب باید به صد در درجه بالاتر برسه گرمای خیلی کمتری لازمه)



[gasemi.m100]

سلام
این بحث مربوط به ظرفیت گرمایی ویژه و گرمای نهان ذوب میشه که هر چه قلع بیشتری در آلیاژ باشه این مقادیر بیشتر میشه
در نتیجه هر چه درصد قلع بیشتر بشه گرمای لازم برای ذوب بالاتر میره ( هر چند دمای ذوب پایین تر میاد ولی ظرفیت گرمایی و گرمای ویزه ذوب افزایش خیلی زیادی پیدا می کنه)

گرمای لازم برای اینکه یک گرم قلع را از دمای محیط به دمای ذوبش که 231 درجه است برسانیم تقریبا 106 ژول و برای سرب با دمای ذوب 327 درجه تقریبا 62 ژول میشه ( با این که سرب باید به صد در درجه بالاتر برسه گرمای خیلی کمتری لازمه)

درود اینکه شما میفرماید هم شاید درست باشه اما تو یک مستندی دیدم که الیاژ ها چون در ساختار میکروسکپی اونها تغییر ایجاد میشه امکان داره اصلا با خواص مواد مادر تفاوت داشته باشه و چیزی نسبی نیست (یعنی این طور نیست که نسبت مواد با خواص الیاز نسبت خطی داشته باشه)(اوه چقدر نیست و نسبت شد:108::biggrin0



[mohammadhadi]

درود اینکه شما میفرماید هم شاید درست باشه اما تو یک مستندی دیدم که الیاژ ها چون در ساختار میکروسکپی اونها تغییر ایجاد میشه امکان داره اصلا با خواص مواد مادر تفاوت داشته باشه و چیزی نسبی نیست (یعنی این طور نیست که نسبت مواد با خواص الیاز نسبت خطی داشته باشه)(اوه چقدر نیست و نسبت شد:108::biggrin0

سلام
کلا فیزیک حرارت را زیر سوال بردید
این که نسبت مواد در آلیاژها نسبت خطی با خصوصیات مواد تشکیل دهنده ان ها نداره کاملا درسته . بحث خواص فیزیکی آلیاژها حیطه کاری مهندسی مواده و بحث گرمای مورد نیاز ذوب شدن که عنوان کردم فیزیک حرارته و هیچ کدام منافاتی با هم ندارند



[gasemi.m100]

کلا فیزیک حرارت را زیر سوال بردید

چطور مگه. متوجه نشدم ؟! چطور زیر سوال بردم



[تاج]

عزیز تایم حرارت دهی با هیتر تو اینجور بردها اجبارا باید زیاد باشه و دما تا ۲۵۰ هم کاملا کافیه
بعد حدود ۲ دقیقه دمای اعماق لحیمها و کل برد دمای بالا گرفته همزمان هویه بزنین لحیم شل و جدا میشه

نمونه تو اسمبل بردهای Led دما کمکم طی ۵دقیقه تقریبا به ۲۲۰ درجه میرسه چون آلمینیوم برد سریح دفع حرارت میکنه
