درخواست نقشه شارژر لامپ تصویر

[gadraj]

آقای رجبی ببخشید منظور من لامپ 220 ولتی مدار است آیا میتوان به جای آن از چوک مهتابی استفاده کرد؟

با سلام :
علي اقا هدف استفاده از لامپ با توجه به سادگي و ارزان بودن ان براي محدود سازي جريان است {هنگام شارژ يك اتصال كوتاهي بين گريد و كاتد وجود دارد كه ولتاژ شارژ باعث سوختن و از بين رفتن اين اتصالي {اكسيداسيون } مي شود } پس نتيجه ميگيريم كه ترانس با توجه به عمل كرد ان در قبال برق مستقيم {dc } كارايي نخواهد داشت يعني بجاي اينكه شوك اوليه را به لامپ وارد كند ترانس در خودش مصرف ميكند و با قطع جريان از ترانس پسماند ان هم جريان و قدرت كافي را نخواهد داشت كه اوكسيد را از بين ببرد .
بدلايل بالا نميشه از ترانس مهتابي استفاده كرد .
با تشكر .
موفق باشيد .



[amiric]

سلام

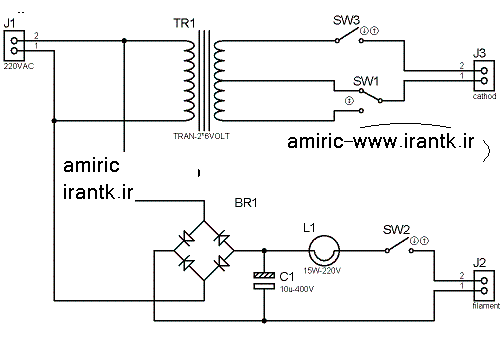

نقشه وراهنمایی برای شارژر لامپ تصویر


به جاي سوكتهاي J3 و J2 از گيره سوسماري ريز استفاده كنيد كه وصل كردنشون به پايه هاي لامپ تصوير راحت باشه. كليد sw2 رو از نوع فشاري انتخاب كنيد.
خوب بعد از پيدا كردن پايه هاي فيلامان (پايه هايي كه از داخل به يه رشته سيم مثل سيم لامپ وصلن) سوكت J3 رو به اون دو پايه وصل كنين بعد كليد SW3 رو ببنديد در اين لحظه اگه كارتون درست باشه فيلامان روشن ميشه و ميتونيد نورشو ببنيد خوب اين براي تست بود اگه موفق شديد دستگاه رو از برق بكشيد. حالا بايد پايه هاي كاتد و G1 رو پيدا كنيد معمولا اينارو پشت برد لامپ تصوير مينويسه و يا بايد از نقشه كمك بگيريد . بعد پايه 2 از سوكتJ2 رو به كاتد و پايه 1 از سوكت J2 رو به G1 وصل كنيد. حالا با احتياط دستگاه رو به برق بزنيد . ميبينيد كه فيلامان شروع به گرم شدن ميكنه (كليد sw3 بايد بسته باشه) حالا كليد sw1 رو ازحالت بالا(6ولت) به حالت پايين(12ولت) تغيير بديد نور فيلامان بيشتر ميشه (فيلامان رو زياد تو اين حالت قرار نديد ممكن باعث سوختنش بشيد 4-5 ثانيه كافيه) وقتي فيلامان گرم شد كليد sw3 رو باز كنيد وبلافاصله كليد sw2 رو لحظه اي فشار بديد ميبينيد كه لامپ L1 هم لحظه اي روشن ميشه كه نشون ميده جرياني متناسب با نور فيلامان از لامپ تصوير عبور ميكنه اين نور با سرد شدن فيلامان قطع ميشه وشما بايد دوباره به فيلامان جريان بديد تا گرم بشه و دوباره اين مرحله رو تكرار كنيد تا جائيكه وقتي فيلامان هنوز گرمه با فشار كليد sw2 لامپ L1 روشن نشه(بهترين حالت) البت اين مراحل بايد سريع انجام بشه چون بعد از قطع جريان فيلامان كاتد مدت كوتاهي ميتونه الكترون منتشر كنه.
نكته:تو كار با اين مدار مراقبتهاي ولتاژ بالا رو رعايت كنيد سوكت J2 داراي 300 ولت برق هست.
نكته: وقتي كليد sw3 وصله كليد sw2 رو فشار نديد (ممكنه باعث اسيب ديدن لامپ بشه)
نكته:بعد از اتمام مراحل 5 دقيقه لامپ رو رها كنيد تا كاملا خنك بشه
نكته:اين روش 100% نيست و ممكنه بعضي لامپها اصطلاحا شارژ نگيرن​



[مصطفی رحمانیان]

سلام
نقشه وراهنمایی برای شارژر لامپ تصویر


به جاي سوكتهاي j3 و j2 از گيره سوسماري ريز استفاده كنيد كه وصل كردنشون به پايه هاي لامپ تصوير راحت باشه. كليد sw2 رو از نوع فشاري انتخاب كنيد.
خوب بعد از پيدا كردن پايه هاي فيلامان (پايه هايي كه از داخل به يه رشته سيم مثل سيم لامپ وصلن) سوكت j3 رو به اون دو پايه وصل كنين بعد كليد sw3 رو ببنديد در اين لحظه اگه كارتون درست باشه فيلامان روشن ميشه و ميتونيد نورشو ببنيد خوب اين براي تست بود اگه موفق شديد دستگاه رو از برق بكشيد. حالا بايد پايه هاي كاتد و g1 رو پيدا كنيد معمولا اينارو پشت برد لامپ تصوير مينويسه و يا بايد از نقشه كمك بگيريد . بعد پايه 2 از سوكتj2 رو به كاتد و پايه 1 از سوكت j2 رو به g1 وصل كنيد. حالا با احتياط دستگاه رو به برق بزنيد . ميبينيد كه فيلامان شروع به گرم شدن ميكنه (كليد sw3 بايد بسته باشه) حالا كليد sw1 رو ازحالت بالا(6ولت) به حالت پايين(12ولت) تغيير بديد نور فيلامان بيشتر ميشه (فيلامان رو زياد تو اين حالت قرار نديد ممكن باعث سوختنش بشيد 4-5 ثانيه كافيه) وقتي فيلامان گرم شد كليد sw3 رو باز كنيد وبلافاصله كليد sw2 رو لحظه اي فشار بديد ميبينيد كه لامپ l1 هم لحظه اي روشن ميشه كه نشون ميده جرياني متناسب با نور فيلامان از لامپ تصوير عبور ميكنه اين نور با سرد شدن فيلامان قطع ميشه وشما بايد دوباره به فيلامان جريان بديد تا گرم بشه و دوباره اين مرحله رو تكرار كنيد تا جائيكه وقتي فيلامان هنوز گرمه با فشار كليد sw2 لامپ l1 روشن نشه(بهترين حالت) البت اين مراحل بايد سريع انجام بشه چون بعد از قطع جريان فيلامان كاتد مدت كوتاهي ميتونه الكترون منتشر كنه.
نكته:تو كار با اين مدار مراقبتهاي ولتاژ بالا رو رعايت كنيد سوكت j2 داراي 300 ولت برق هست.
نكته: وقتي كليد sw3 وصله كليد sw2 رو فشار نديد (ممكنه باعث اسيب ديدن لامپ بشه)
نكته:بعد از اتمام مراحل 5 دقيقه لامپ رو رها كنيد تا كاملا خنك بشه
نكته:اين روش 100% نيست و ممكنه بعضي لامپها اصطلاحا شارژ نگيرن​

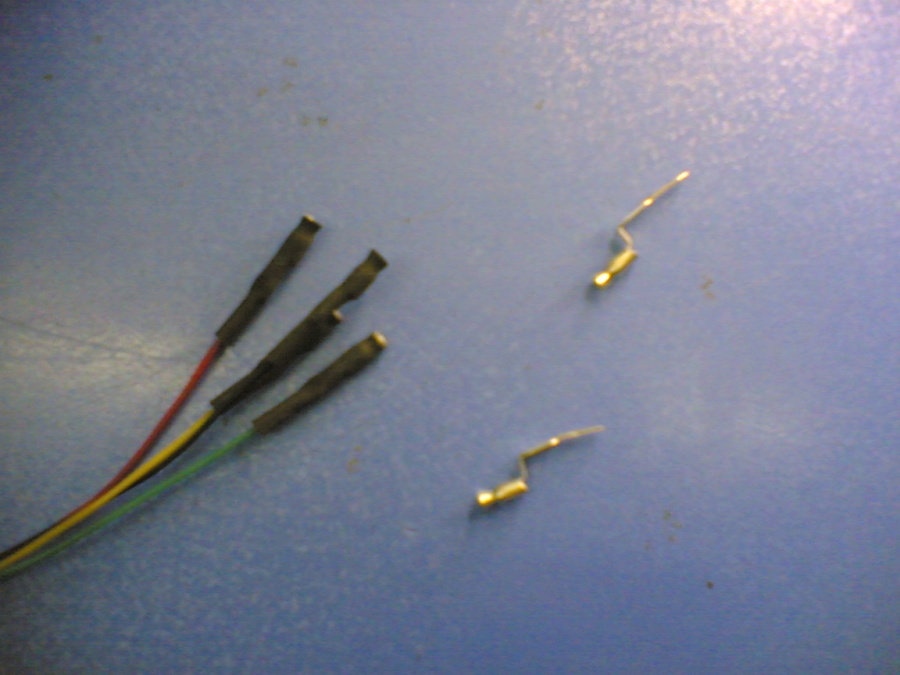

با تشکر از آقای زارع و سایر همکاران که نقشه های خوبی رو قرار دادن در ادامه این رو اضافه کنم که من به جای گیره سوسماری از یک سوکت لامپ خراب استفاده کردم و با چند تکه روکش نتیجه جالب تری گرفتم که عکسش رو می بینید و خیلی هم بهتر شده و اتصالی هم نمی شه

شارژ کردن لامپ کمی ریسک هست یا خودتون یا مشتری باید ریسکش رو قبول کنه



[msoofina]

با تشکر از آقای زارع و سایر همکاران که نقشه های خوبی رو قرار دادن در ادامه این رو اضافه کنم که من به جای گیره سوسماری از یک سوکت لامپ خراب استفاده کردم و با چند تکه روکش نتیجه جالب تری گرفتم که عکسش رو می بینید و خیلی هم بهتر شده و اتصالی هم نمی شه

شارژ کردن لامپ کمی ریسک هست یا خودتون یا مشتری باید ریسکش رو قبول کنه

چه ریسکی داره؟
احتمال سوختن لامپ هستش؟



[K-E-M]

سلام خدمت اساتید با توجه به بازگشت شدید تلویزیونهایCRT برای تعمیر بعلت وضع مالی بد ملت ایا دستگاه یا روش جدید وکارامد برای شارزلامپ تصویر ها ی ضعیف ابداع نفرمودهاید ؟



[hafezmohamad]

سلام خدمت اساتید با توجه به بازگشت شدید تلویزیونهایCRT برای تعمیر بعلت وضع مالی بد ملت ایا دستگاه یا روش جدید وکارامد برای شارزلامپ تصویر ها ی ضعیف ابداع نفرمودهاید ؟

درود:

روش درحال به کار بودن تلویزیون و خارج کردن یوک و قراردادن در جای خود راتست کردید؟

نکته هم همینطور که میدونید بع علت ولتاژ بالای یوک تاکید میشه از دستکش با لایه مناسب این کار را انجام بفرمایید.
