درخواست مدار فرستنده

[irantksat]

با سلام خدمت همکاران گرامی
دوستان اگرکسی نقشه مدار فرستنده ای(کوچک با قطعات smd) که بتوان آن را داخل خودکار جاسازی نمودرا دارد زحمت بکشه به من اطلاع بده
با تشکر



[gadraj]

با سلام خدمت همکاران گرامی
دوستان اگرکسی نقشه مدار فرستنده ای(کوچک با قطعات smd) که بتوان آن را داخل خودکار جاسازی نمودرا دارد زحمت بکشه به من اطلاع بده
با تشکر

با سلام :

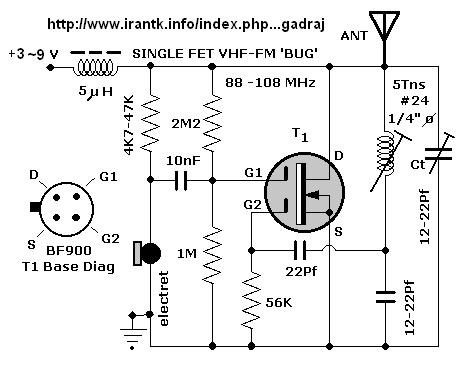

دوست عزيز اين مدار را در حجم بسيار كوچكي ميتونيد مونتاژ و استفاده كنيد برد مفيد ان با باتري ساعتي 3 ولتي حدود 50 متر ولي تا 9 ولت ميتوانيد تعميم دهيد كه برد مفيدي حدود 150 متر در فركانس انتهاي باند fm خواهيد داشت مونتاژ ان روي طرف مسي فيبر و بدون سيم كشي و سيم پيچ ان l1 عبارت 5 الي 7 دور از سيم شماره 30 بر روي لوله لوپيا به قطر حدود 6 ميلي و انتن ان يك تكه سيم فنري كه در داخل لوله خودكار مانند با يد جا سازي شود .
با تشكر .
موفق باشيد



[NAVID82]

با سلام خدمت آقای قدیر رجبی جناب استاد ضمن سلام و تبریک بخاطر سایت بسیار عالی شما عزیزان من مدار یک فرستنده صدا و تصویر بجای آیفون تصویری میخواهم اگر ممکنه زحمت آن را بکشید ممنون



[gadraj]

يك فرستنده تلويزيوني خانگي

با سلام خدمت آقای قدیر رجبی جناب استاد ضمن سلام و تبریک بخاطر سایت بسیار عالی شما عزیزان من مدار یک فرستنده صدا و تصویر بجای آیفون تصویری میخواهم اگر ممکنه زحمت آن را بکشید ممنون

با سلام :

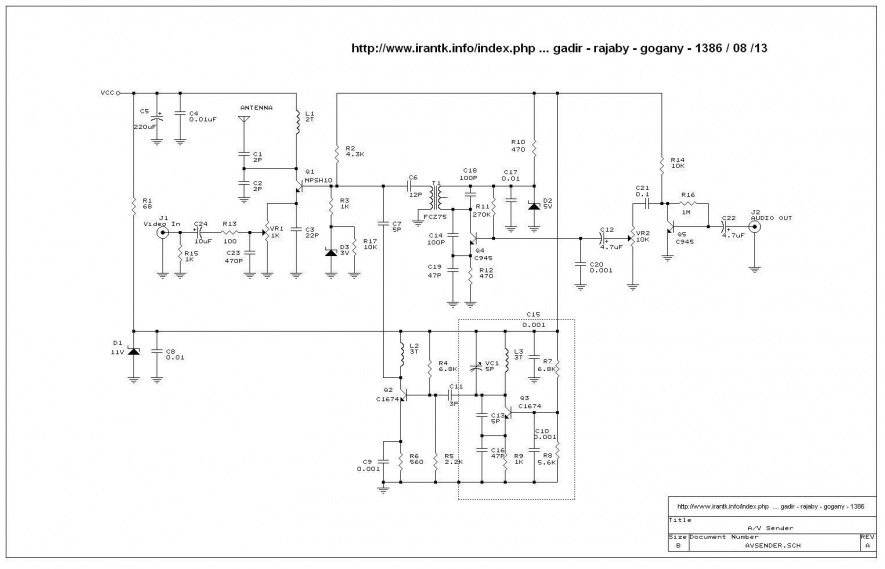

دوست عزيز اين هم مدار درخواستي شما كه حدود دو سال پيش مونتاژ شده و ازمايش و موفقيت اميز با برد مفيدي بيش از 50 متر بود t1 همون اي اف نارنجي رنگ در گيرنده هاي راديوي fm بكار رفته مي باشد قسمت خط چين هم مربوط به اوسيلاتور مدار ميباشد كه بهتر است با ورق اهني نازكي شيلد شود نوع مدولاسيون صدا استاندارد fm و مدولاسيون تصوير از نوع استاندارد am ميباشد لذا قابل دريافت با تلويزيون معمولي ميباشد براي مونتاژ مدار ابتدا قسمت اوسيلاتور را تا خازن شماره هفت مونتاژ كرده و با تنظيم سيم پيچ ها در باند دلخواه تلويزيوني موج حامل را دريافت كنيد ( صفحه تلويزيون در اين حالت بايد سياه و بدون نويز و تصوير باشد ) و براي بهترين حالت تنظيم كنيد تا از بلندگو نيز هيچ صدايي شنيده نشود و در مرحله بعدي قسمت صدا را اضافه ميكنيد اينبار بايد صداي ارسالي را بدون نويز در تلويزيون گيرنده داشته باشيد (در اين حالت امكان وجود نويز صدا در صفحه يك امر عادي ميباشد ) و در نهايت قسمت مدولاتور تصوير را مونتاژ نموده و با تنظيم پتانسيومتر موجود در اين قسمت سعي كنيد در گيرنده تصوير صاف و شفاف ارسالي را داشته باشيد .
در ضمن مثل اينكه اشاره كرده بوديد كه در ارسال سيگنال ها از كدينگ استفاده گردد كه اين امر نياز به مدارات پيچيده كد گذاري و همچنين در مرحله دريافت ديكدينگ و مداراتي چون سينتي سايزر نيازمند مي باشد و اين يك كار عملي و امكان پذير ميباشد ولي فكر كنم از عهده يك مبتدي خارج باشد .....
با تشكر .
موفق باشيد .
فايل زيپ با كيفيت بالا ....



[M_REZAEE31]

با سلام خدمت شما استاد گرامي
در صورت امكان pcb مدار رو بزاريد.
با تشكر



[gadraj]

با سلام خدمت شما استاد گرامي
در صورت امكان pcb مدار رو بزاريد.
با تشكر

با سلام :
دوست عزيز فعلا شرمنده pcb اين مدار هستم اگر برام ممكن شد حتما در همين پست اديت ميكنم .
ولي توسط نرم افزار هاي موجود ساده در اموزش گام به گام (معرفي نرم افزارها ) ميتونيد نياز خود را مرتفع سازيد .
با تشكر .
موفق باشيد .



[gadraj]

استراق سمع

با سلام :

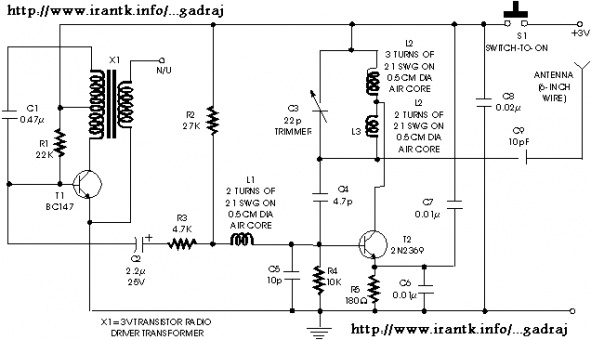

سه نفر از دوستان بسیار گلم درخواست مدار فرستنده ای برای استفاده ارسال صدای موبایل نموده اند البته فکر کنم قبلا نیز این مدار را برای کاربری پیشنهاد داده بودم با توجه به تعدد درخواست خدمتان تقدیم میکنم .پس از مونتاز مدار صدای حاصل از بلندگوی گوشی توسط جک خروجی صدا به نقاط n/u و سیم شاسی مدار وصل میشود سعی کنید از همین ترانزیستور پیشنهادی در مدار استفاده کنید باتری مدار یک عدد کادمیوم (یا همین باتری سه ولتی در مادر برد ها ) 3 ولتی میباشد و این بخاطر حجم کم کل مدار ساخته شده میباشد در ضمن باید خدمت این دوستان عرض کنم که نوع مدولاسیون این مدار اف ام واقعی نیست (19 کیلوهرتز کنترل نشده )ولی از کیفیت خوبی در دریافت ان توسط گیرنده های اف ام برخوردار است به شرطی که اوورلود نشود (مدولاسیون بیش از حد صدا ) هنگام دریافت اگر احساس صدای تو دماغی داشتید با کم کردن صدای ورودی به دلخواه تنظیم کنید
به دنبال مدار استریو و اف ام واقعی کم حجم که قطعات ان راحت پیدا شود هستم که متعاقبااپلود میکنم .
با تشکر .
موفق باشید .
فایل ضمیمه bmp با کیفیت بالا .



[abza]

با سلام من احتیاج به مدارفرستنده amبا برد 5 کیلومتر برای درست کردن میکروفن را دارم اگر هست ممنون می شوم



[gadraj]

با سلام من احتیاج به مدارفرستنده amبا برد 5 کیلومتر برای درست کردن میکروفن را دارم اگر هست ممنون می شوم

با سلام :
دوست عزيز اين تاپيك ها را مطالعه كنيد انواع مدارات درخواستي موجود ميباشند اگر مشگلي داشتي برام پيام بزاريد :

http://www.irantk.ir/showthread.php?t=2727

http://www.irantk.ir/showthread.php?t=584

و هم چنين تاپيك وايرليز (ميكروفون بي سيم ) در بخش امپلي فاير ها ي صوتي در همين انجمن .
با تشكر .
موفق باشيد .



[avr]

با سلام

اقای رجبی من یک مدار فرستنده با برد 1 کیلومتر وبا کیفیت عالی میخوام
اونجایی که ادرس دادین رفتم نبود
لطفی میکنید؟
ممنون
