سلام

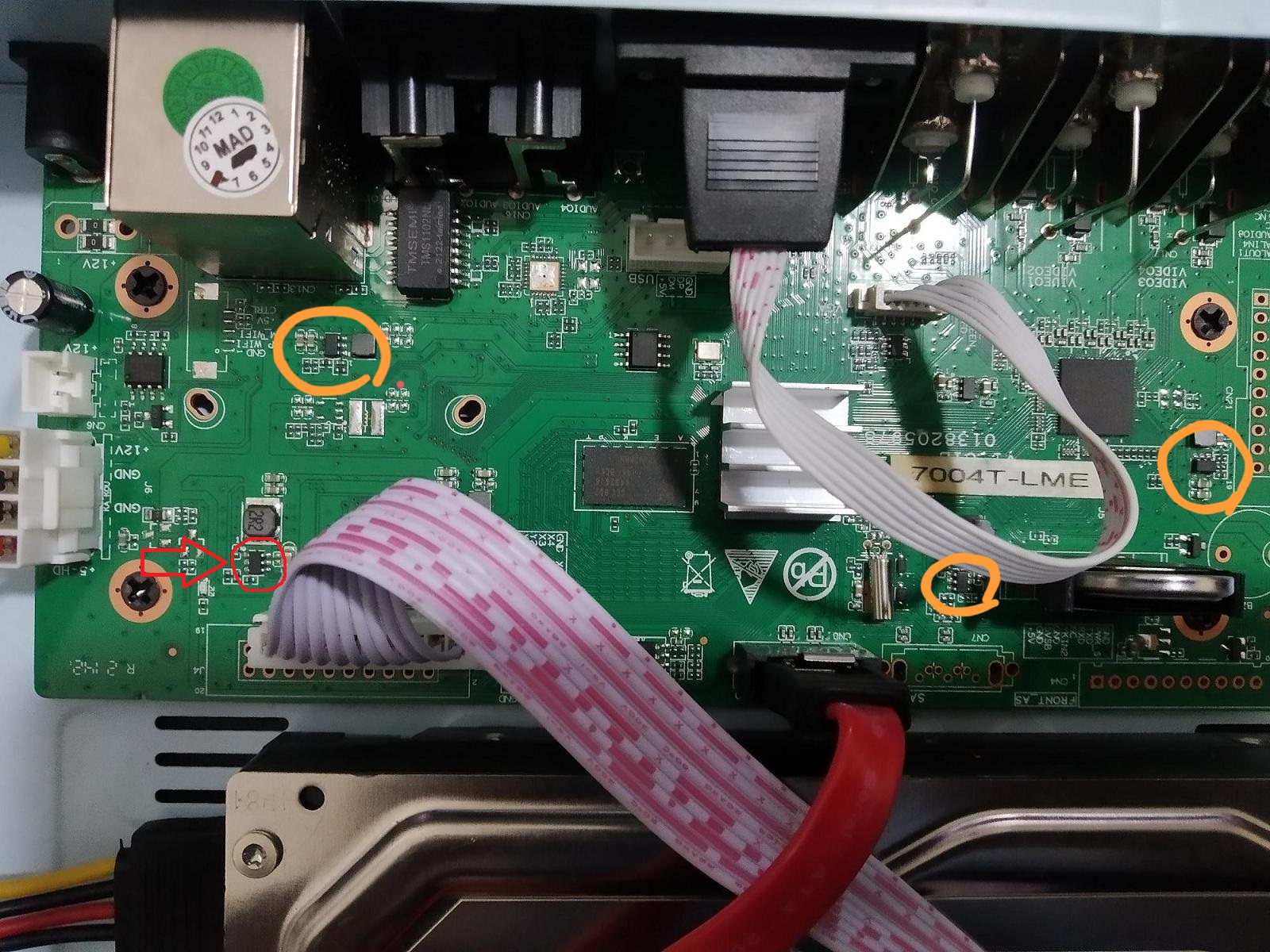

معمولا شماره آیسی های DC-DC Convertor روی برد DVRهای چینی مشابه یکدیگر است و با تغییر مقاومتهای فیدبک، ولتاژ خروجی آیسی را تغییر می دهند. جهت تست گفتار، شما می توانید شماره آیسی هایی که با دایره نارنجی مشخص کردم را با هم مطابقت کنید و در صورت تشابه، از همان شماره برای آیسی سوخته استفاده فرمایید.
ضمن اینکه با توجه به نزدیکی آیسی مورد نظر با کانکنور تغذیه هارد؛ ولتاژ خروجی آیسی مذکور می بایست 5 ولت باشد.
مشاهده فایل‌پیوست 199693
بطور مثال تصویر برد DVR 16 کانال شارک را پیوسیت می کنم. در این نوع DVR از 5 آیسی DC-DC Convertor استفاده شده که کد همگی آنها IADJG هست؛ ولی با توجه توضیحات فوق، با تغییر مقاومتهای فیدبک خروجی آنها متفاوت می باشد.
مشاهده فایل‌پیوست 199695
