درخواست شماره قطعه

[ali135923]

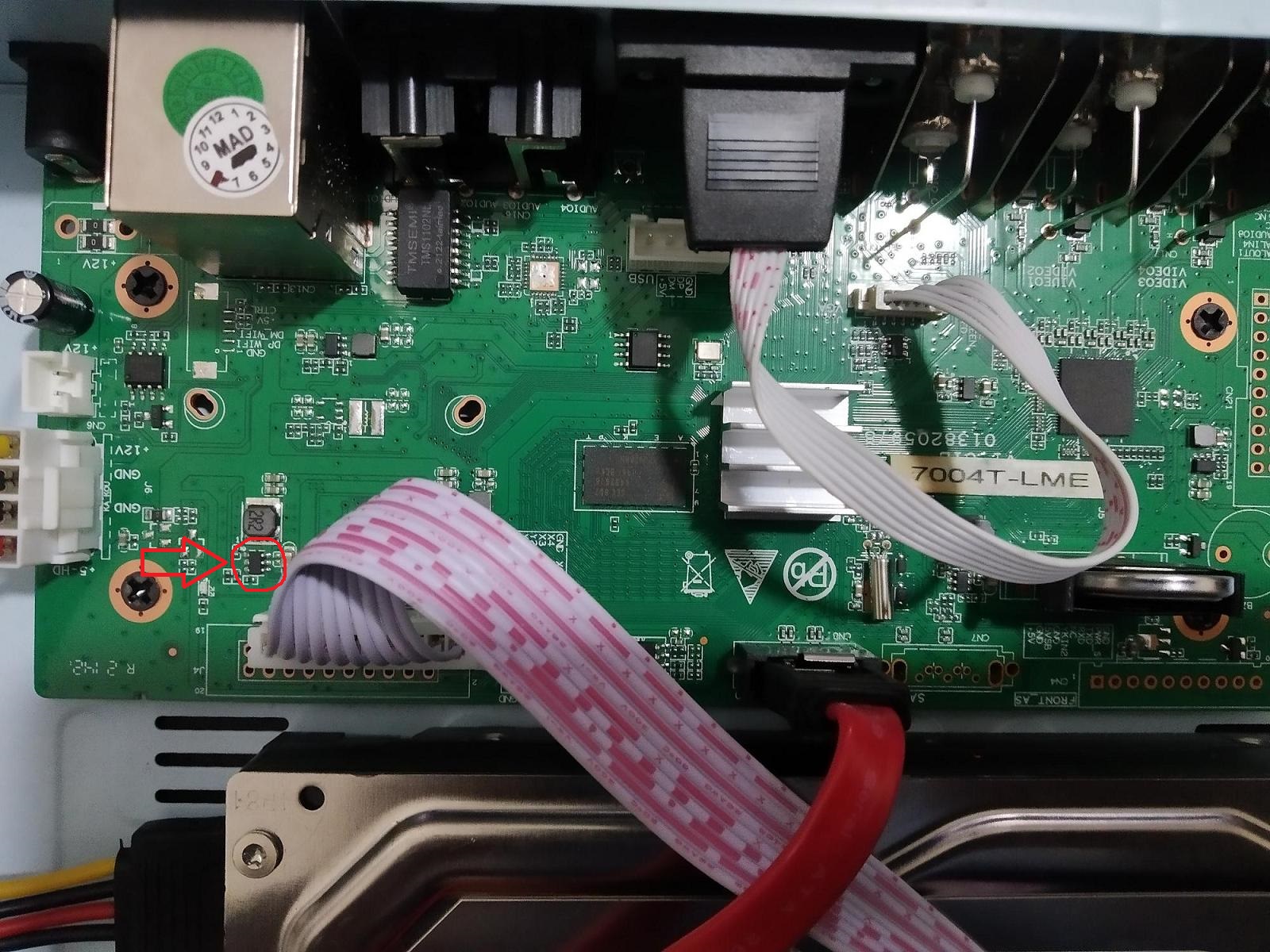

با سلام خدمت دوستان من یه دستگاهDVR homaxyدارم منبه تغذیه ایراد داشته یه قطعه سوخته و شمارش نمیتونم بخونم به شماتیک برد هم دسترسی ندارم دوستانی که موجود دارن میتونن شماره قطعه رو برام بفرستن.ممنونم.عکس برد و محل قطعه رو مشخص کردم.این قطعه مربوط به ورودی برق هست مطمنا.



[infoshinfo]

سلام

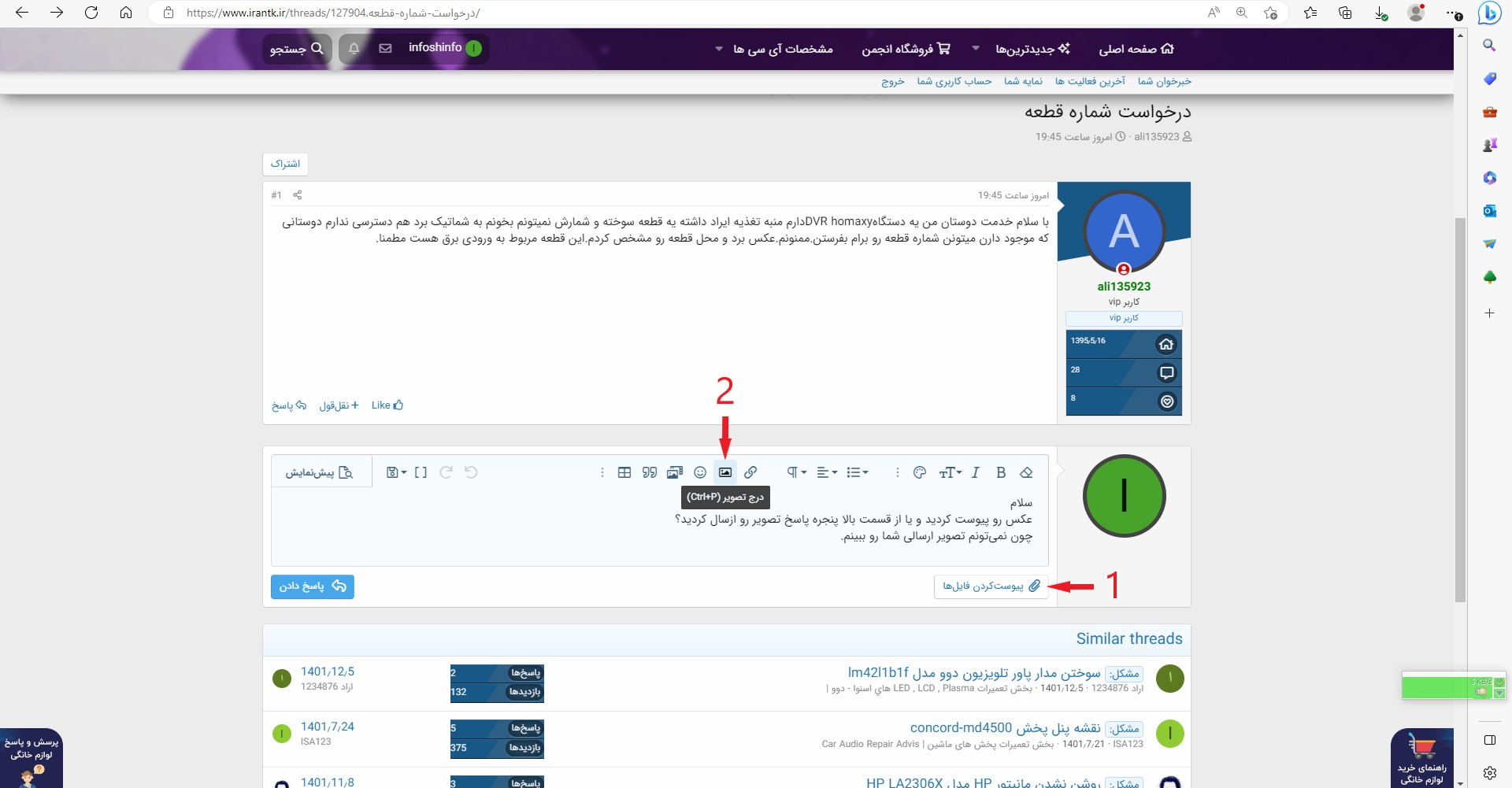

با توجه به تصویر زیر، عکس رو از مسیر شماره 1 پیوست کردید و یا از مسیر شماره 2 مستقیما ارسال کردید؟
چون نمی‌تونم تصویر ارسالی شما رو ببینم. اگر بفرمایید از کدوم طریق ارسال کردید شاید بشه علت عدم نمایش تصویر رو فهمید.



[ali135923]

سلام
با توجه به تصویر زیر، عکس رو از مسیر شماره 1 پیوست کردید و یا از مسیر شماره 2 مستقیما ارسال کردید؟
چون نمی‌تونم تصویر ارسالی شما رو ببینم. اگر بفرمایید از کدوم طریق ارسال کردید شاید بشه علت عدم نمایش تصویر رو فهمید.

مشاهده فایل‌پیوست 199634

سلام بر شما من از مسیر 1 ارسال کردم



[ali135923]



[infoshinfo]

با سلام خدمت دوستان من یه دستگاهDVR homaxyدارم منبه تغذیه ایراد داشته یه قطعه سوخته و شمارش نمیتونم بخونم به شماتیک برد هم دسترسی ندارم دوستانی که موجود دارن میتونن شماره قطعه رو برام بفرستن.ممنونم.عکس برد و محل قطعه رو مشخص کردم.این قطعه مربوط به ورودی برق هست مطمنا.

سلام
معمولا شماره آیسی های DC-DC Convertor روی برد DVRهای چینی مشابه یکدیگر است و با تغییر مقاومتهای فیدبک، ولتاژ خروجی آیسی را تغییر می دهند. جهت تست گفتار، شما می توانید شماره آیسی هایی که با دایره نارنجی مشخص کردم را با هم مطابقت کنید و در صورت تشابه، از همان شماره برای آیسی سوخته استفاده فرمایید.
ضمن اینکه با توجه به نزدیکی آیسی مورد نظر با کانکنور تغذیه هارد؛ ولتاژ خروجی آیسی مذکور می بایست 5 ولت باشد.

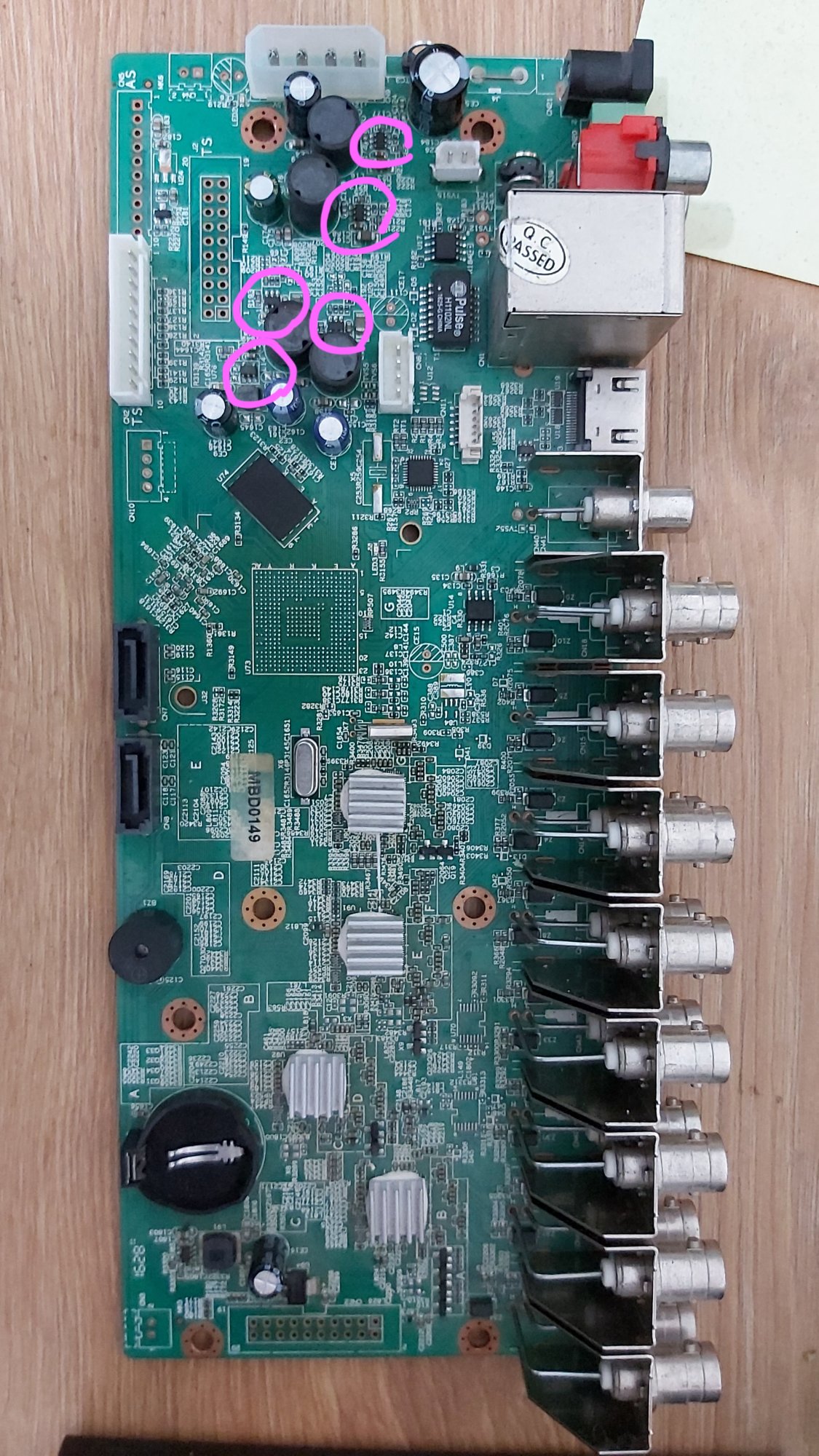

بطور مثال تصویر برد DVR 16 کانال شارک را پیوسیت می کنم. در این نوع DVR از 5 آیسی DC-DC Convertor استفاده شده که کد همگی آنها IADJG هست؛ ولی با توجه توضیحات فوق، با تغییر مقاومتهای فیدبک خروجی آنها متفاوت می باشد.



[ali135923]

سلام
معمولا شماره آیسی های DC-DC Convertor روی برد DVRهای چینی مشابه یکدیگر است و با تغییر مقاومتهای فیدبک، ولتاژ خروجی آیسی را تغییر می دهند. جهت تست گفتار، شما می توانید شماره آیسی هایی که با دایره نارنجی مشخص کردم را با هم مطابقت کنید و در صورت تشابه، از همان شماره برای آیسی سوخته استفاده فرمایید.
ضمن اینکه با توجه به نزدیکی آیسی مورد نظر با کانکنور تغذیه هارد؛ ولتاژ خروجی آیسی مذکور می بایست 5 ولت باشد.

مشاهده فایل‌پیوست 199693

بطور مثال تصویر برد DVR 16 کانال شارک را پیوسیت می کنم. در این نوع DVR از 5 آیسی DC-DC Convertor استفاده شده که کد همگی آنها IADJG هست؛ ولی با توجه توضیحات فوق، با تغییر مقاومتهای فیدبک خروجی آنها متفاوت می باشد.

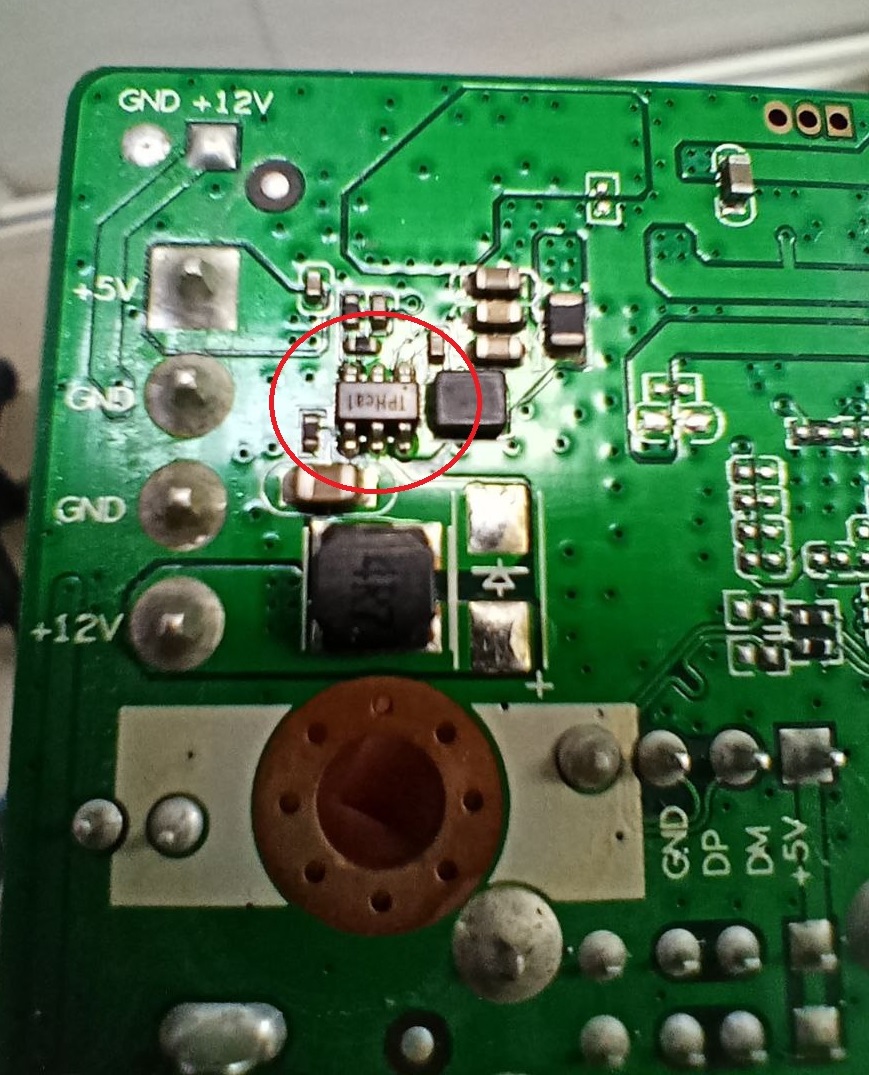

ممنونم از راهنمایی شما چک کردم دو تا از ای سی ها مشابه بودن اما اونی که کنار باتری بایوس بود شماره دیگه ای داره و نکته این بود که ای سی سوخته من 6 پایه بود و اون ای سی کنار باتری هم شش پایه متصل داره اما اون دو تا ی دیگه که مشابه هستن 5 پایه متصل دارن و ای سوخته رو گذاشتم زیر لوپ حروف اول و آخرش رو تونستم با اون ای سی کنار باتری مطابقت بدم(tphca1)این شماره اون آی سی هست.باز هم از راهنمایی شما سپاسگذارم.گشتم تو اینترنت و به این دیتا شیت در مورد ای سی رسیدم اگر درست باشه.چون ظاهرا ای سی کم یابی هست.دیتاشیت tphca1(با دنبال کردن مطالب یک انجمن خارجی زبان به این دیتا شیت رسیدم.)



[جمشيدا]

درود
ببین میتونی پیداش کنی

TMI3252SHF SOT23-6
6PIN SMD 5v 2A out

******



[abbas136824]

ولتاژ ورودی رو ببین چقدره اگه 5 ولت بود رو سلف باید 3.3ولت داشته باشی اگه 3.3ولت بود باید 1.3ولت داشته باشی
میتونی از ماژول رگولاتور 3امپر استفاده کنی ولتاژ شو تنطیم کن بزن به سلف کنارش
قبلش هم ما منبع تست کن چقدر جریان میکشه



[Rezw.Ganji]

با درود میشه گفت قطعات تکمیلی را موجود دارم پایه های منفی قطعه رگولاتور خود را مشخص کنید و عکس بگذارید تا در پیدا کردن قطعه کمکتان کنم



[sajjad-d]

به جای این رگلاتورهایی که پیدا نمیشن یک ماژول کاهنده DC به DC سه امپر یا 5 امپر استفاده کنید . به طوری که ولتاژ خروجی را روی رنج های 1.2 - 1.5 - 1.8 و 3.3 و 5 تنظیم کنید و تست کنید و در اخر پتانسیومتر ماژول را خارج کرده و جای ان مقاومت قرار دهید
ولتاژ تنظیمی خروجی ماژول باید از ولتاژ ورودی ای سی معیوب کمتر باشد
