سلام ،ممنون وقت گزاشتم.q3وq4 ترانزیستور s8050 استفاده کردم ،و j6 هم s9014.و هر سه آی سی تعویض کردم .ماسفت خودش 50n06 بود،ولی گیرم نیومد بجاش 50n06 استفاده کردم ،ولی به محض روشن کردن، درجا یکی از ماسفت ها رو میسوزونه و هیتسینگ هم سریع داغ میشه .علتش نمیدونم .ولی هرچی که هست مربوط به اون دو ترانزیستوره که سوخته .به نظرتون بخاطر
تفاوت در پایین بودن ولتاژ و آمپر ماسفت 50n06 نیست؟؟؟ ماسفت از نوع n Chanel منفی هست .ترانزیستوری که در مسیرش هست که سوخته بود ،باید منفی باشه یا ربطی نداره؟؟

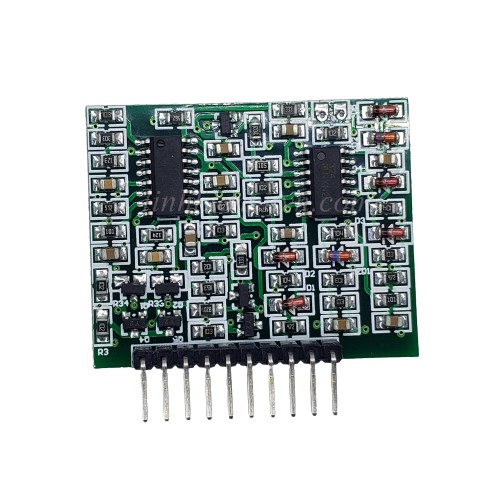

ماژول معادل pwm پیدا کردم اگه ترانزیستورا از vcc آیسی 7500 مسیرش اومده
[hide]

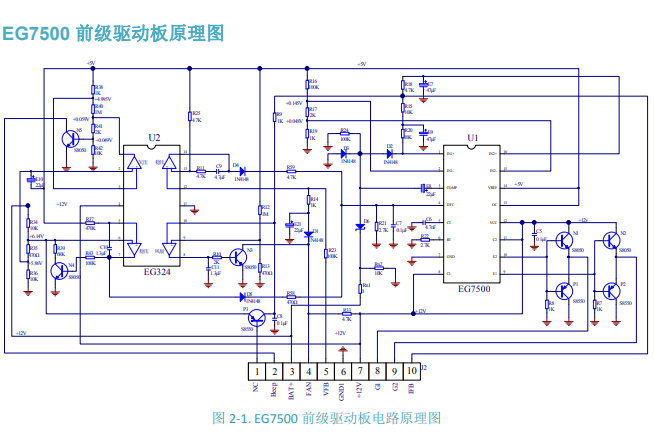

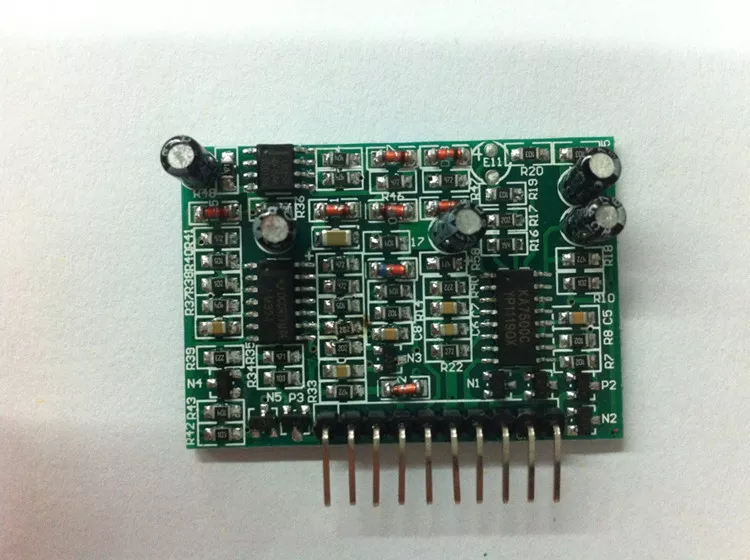

دو ترانزیستوری سری npn , pnp به نام های P3 , N5
hy3d-hy2d به شمای اسمی S8050 و S8550 را با توجه به تصویر مدار شامل میشه [/hide]
مشکل از ماسفتهای ورودی(سمت 12 ولت) 50n06که به جای 70n06 استفاده کردین نیست ماسفت های خروجی(سمت 220 ولت) هم تست کنید شما برای تست اینورتر از منبع تغذیه استفاده کنید و آمپر رو محدود کنید تا اگر آمپر زیادی کشید متوجه بشید و ماسفت ها رو نسوزونه.
