اگه این آیسی باشه مورد داشتیم قبلا تو کشور پیدا نمیشه و اینکه باید بدون سوار سازی آیسی رو برد پاور رو راه بندازی ترفند دیگه
hidden content may not be quoted عکس از من نیست چون بد خط نیستم ولی از یک انجمن خارجی پیدا کردم

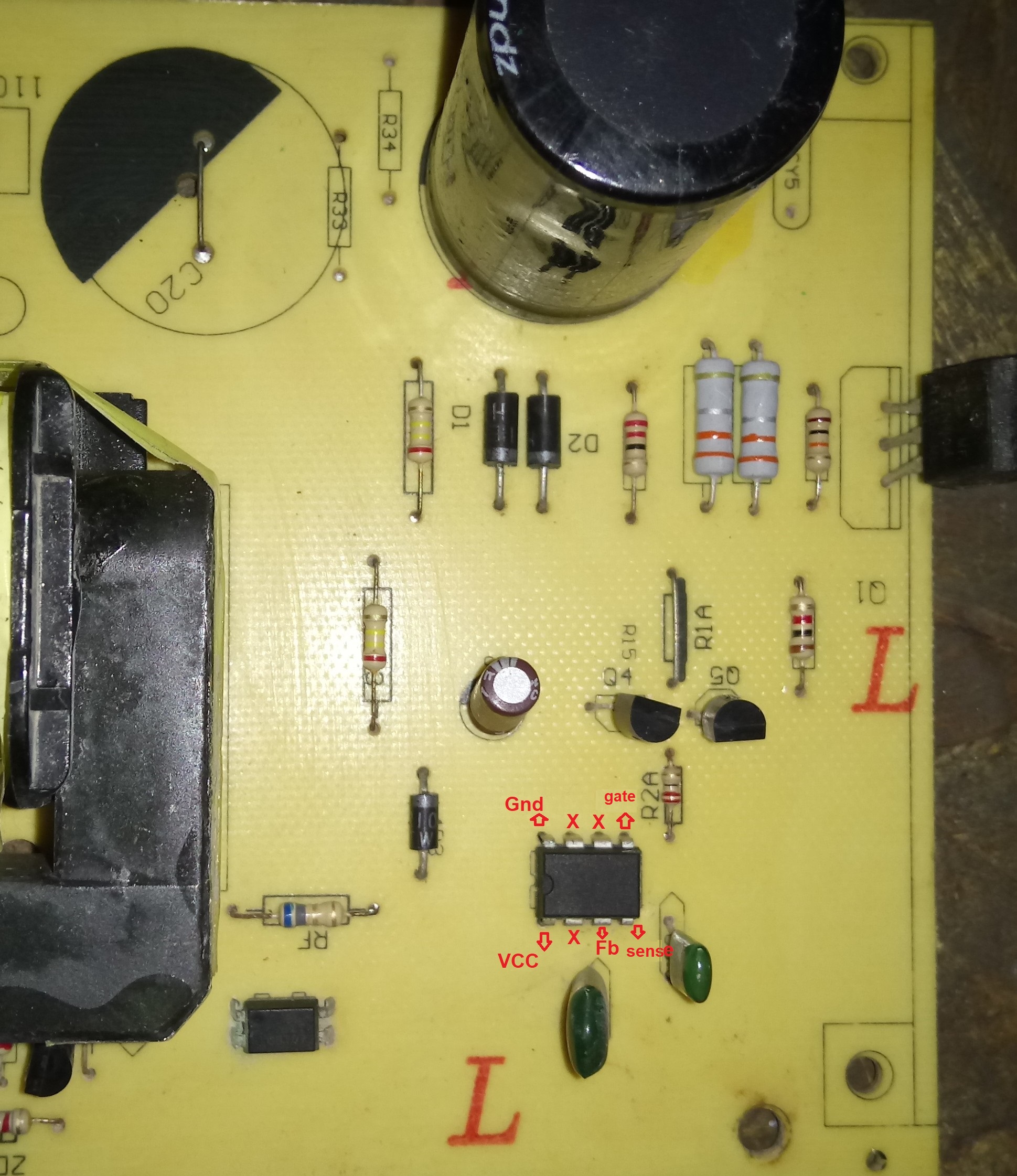

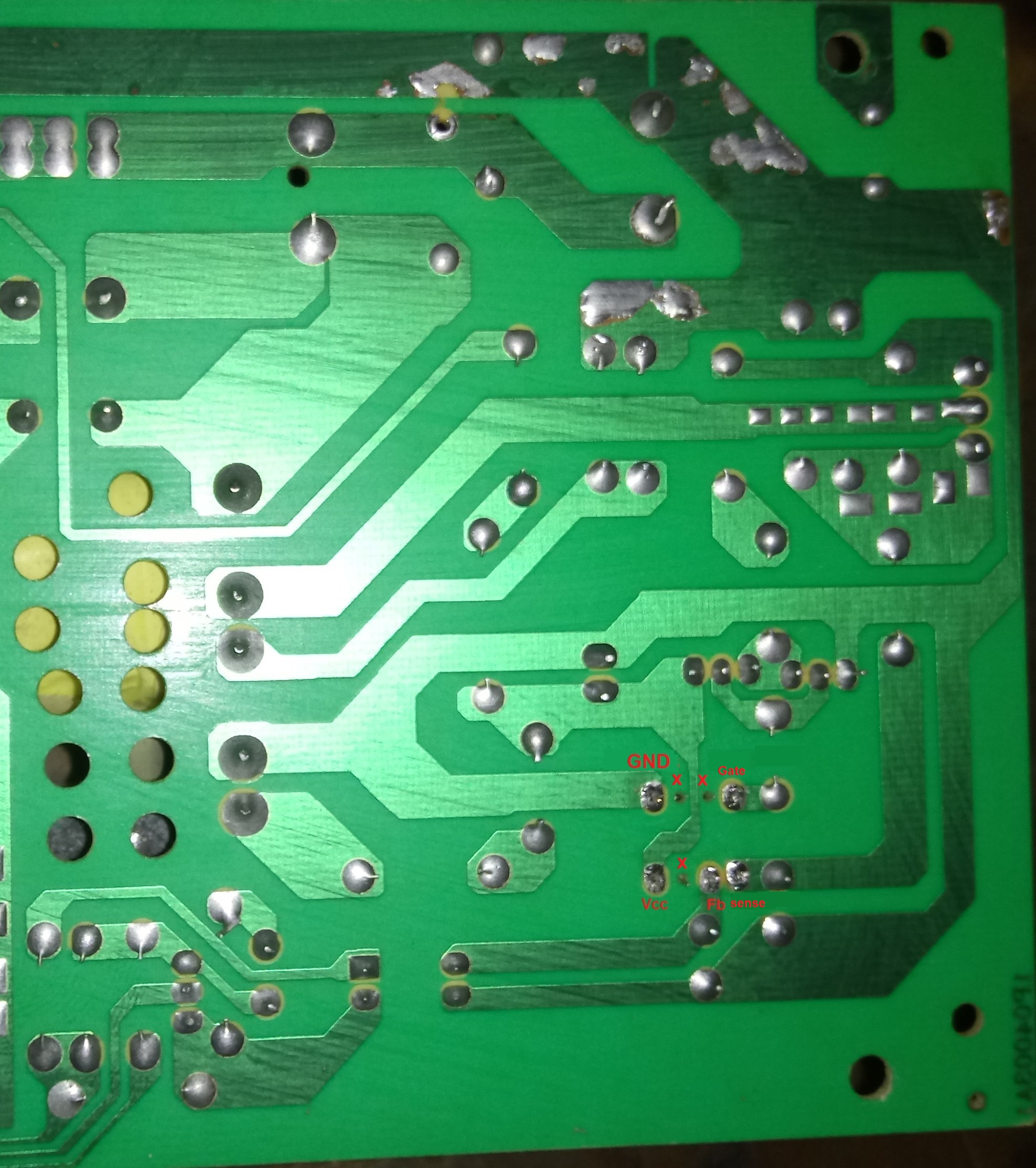

ادیت و اصلاحیه نقشه مدار و پین آیسی نایاب LQ1216 توسط بنده به شرح زیر است
[hide]پین 1=Vcc
پین 2=x(نوکاننکت)
پین 3=Fb
پین 4=sense
پین 5=Gate(بیس دو ترانزیستور ریز نوسان ساز)
پین 6= x(نوکاننکت)
پین 7= x(نوکاننکت)
پین 8=Gnd (زمین گرم)
[/hide]
