درخواست: درخواست شماره آیسی ترکیده پاور 12v 20A

[M.H.Rahmati]

با سلام خدمت همکاران
یه برد پاور 20A 12v هست که آیسیش ترکیده
هرکی شمارشو میدونه یا مشابهشو داره ممنون میشم بگه
https://s6.uupload.ir/files/۲۰۲۲۰۸۱۵_۱۱۲۷۱۲_t1hs.jpg
https://s6.uupload.ir/files/whatsapp_image_2022-08-15_at_12.09.08_pm_bvxi.jpeg



[electronium]

با سلام خدمت همکاران
یه برد پاور 20A 12v هست که آیسیش ترکیده
هرکی شمارشو میدونه یا مشابهشو داره ممنون میشم بگه
https://s6.uupload.ir/files/۲۰۲۲۰۸۱۵_۱۱۲۷۱۲_t1hs.jpg
https://s6.uupload.ir/files/whatsapp_image_2022-08-15_at_12.09.08_pm_bvxi.jpeg

آیسی مورد نظر شما با بررسی و تحلیل مدار به موارد زیر است آیسی میتونه از خانواده ncp و lq باشه کلاً این سری از پاورا ماسفتی چالش برانگیزند



[M.H.Rahmati]

آیسی مورد نظر شما با بررسی و تحلیل مدار به موارد زیر است
hidden content may not be quoted

ممنون مهندس
ولی آیسی من ۸ پایه هست
پایه ۳ به کلکتور اپتوکوپلر
پایه ۸ به منفی خازن ۴۰۰ ولت ورودی
پایه۲ و۶ به جایی وصل نیستند
و پایه ۴ هم ظاهرا وصله بایه مقاومت به سورس ماسفت 12n70



[electronium]

ممنون مهندس
ولی آیسی من ۸ پایه هست
پایه ۳ به کلکتور اپتوکوپلر
پایه ۸ به منفی خازن ۴۰۰ ولت ورودی
پایه۲ و۶ به جایی وصل نیستند
و پایه ۴ هم ظاهرا وصله بایه مقاومت به سورس ماسفت 12n70

اگه این آیسی باشه مورد داشتیم قبلا تو کشور پیدا نمیشه و اینکه باید بدون سوار سازی آیسی رو برد پاور رو راه بندازی ترفند دیگه
[hide] [/hide] عکس از من نیست چون بد خط نیستم ولی از یک انجمن خارجی پیدا کردم



[M.H.Rahmati]

ممنون بابت پاسخگوییتون
یه آیسی سوییچینگ ۸ پایه هست که شماره نداره روش ونمیدونم سوخته یا نه
پایه ۶ به اپتوکوپلر
پایه ۵ با یه مقاومت ۱۰۰ کیلو به زمین
پایه ۳و۴ بایه مقاومت ۵۱۰ اهم به سورس ماسفت 2n60 وصل هستند(البته این دوتا پایه آیسی بیرون از مدار به هم راه نمیدن)
پایه ۷و۸ به زمین وصل هستند(این دوتاهم بیرون از مدار به هم راه نمیدن)
ممنون



[جمشيدا]

با سلام خدمت همکاران
یه برد پاور 20A 12v هست که آیسیش ترکیده
هرکی شمارشو میدونه یا مشابهشو داره ممنون میشم بگه
https://s6.uupload.ir/files/۲۰۲۲۰۸۱۵_۱۱۲۷۱۲_t1hs.jpg
https://s6.uupload.ir/files/whatsapp_image_2022-08-15_at_12.09.08_pm_bvxi.jpeg

***********

درود . با نقشه آی سی و پایه های ic خروجی بر روی برد بررسی شود
2269AP 8pin = OB2269AP



[electronium]

***********

درود . با نقشه آی سی و پایه های ic خروجی بر روی برد بررسی شود
2269AP 8pin = OB2269AP

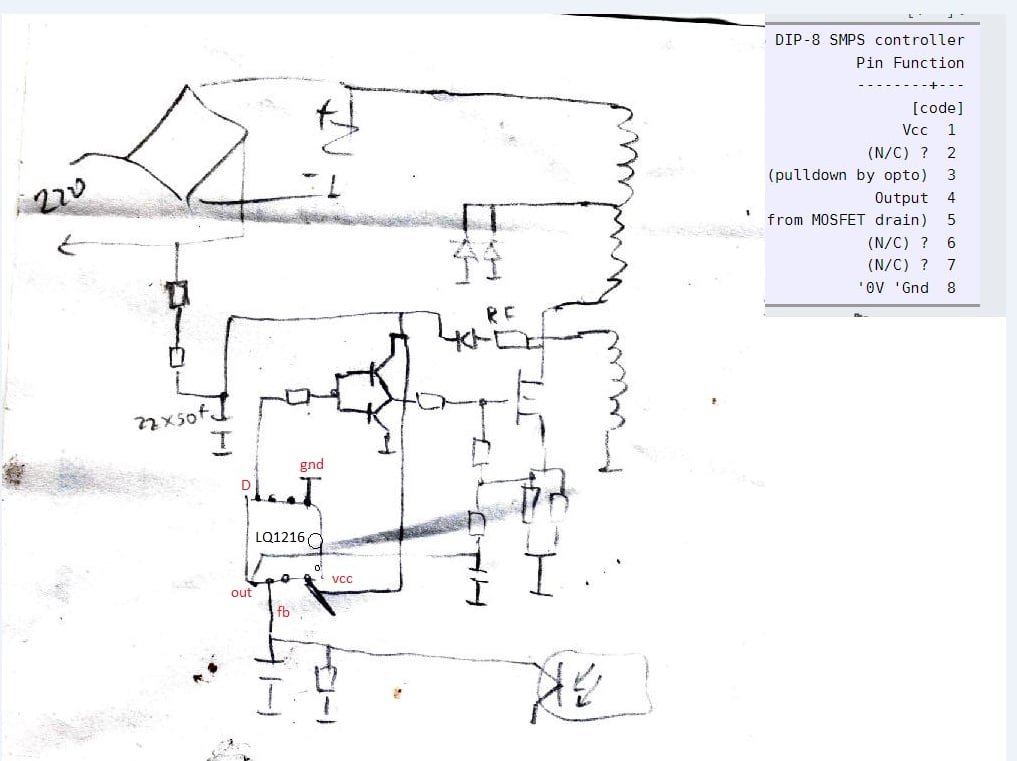

این آیسی که قطعاً نمیتونه باشه همون سری lq1216 هست نایاب هست و آیسی با توجه به مسیر pcb بر طبق عکس اول اینکه پایه 1 vcc و پایه 8 gnd و پایه 3 fb هست...
ولی OB2269AP کلا پایه ها متفاوت هستند و به شکل زیر هست

باتشکر



[M.H.Rahmati]

ممنون از مهندسان گرامی
جناب electronium درست فرمودن
حتی تو خارج هم این آیسی گیر نمیاد خلاصه من از فکر تعمیرش گذشتم



[M.H.Rahmati]

ممنون بابت پاسخگوییتون
یه آیسی سوییچینگ ۸ پایه هست که شماره نداره روش ونمیدونم سوخته یا نه
پایه ۶ به اپتوکوپلر
پایه ۵ با یه مقاومت ۱۰۰ کیلو به زمین
پایه ۳و۴ بایه مقاومت ۵۱۰ اهم به سورس ماسفت 2n60 وصل هستند(البته این دوتا پایه آیسی بیرون از مدار به هم راه نمیدن)
پایه ۷و۸ به زمین وصل هستند(این دوتاهم بیرون از مدار به هم راه نمیدن)
ممنون

بیزحمت هرکسی اینو میدونه راهنمایی کنه
برای پاور ۵ آمپره



[M.H.Rahmati]

بیزحمت هرکسی اینو میدونه راهنمایی کنه
برای پاور ۵ آمپره

کسی نبود؟
