درخواست راهنمایی در مورد تعمیر چراغ قوه شارژی

[m-j]

با سلام
منبع تغذیه زیر مربوط به یک دستگاه چراغ قوه شارژی هست.





بعد از مدتی که دستگاه رو به برق زدم LED قرمز که به صورت موازی با خازن پلی استر قرار داره یک لحظه روشن شده و بعد خاموش می شود .
خازن رو تعویض کردم و بقیه قطعات هم تست شده اند.اصلا" چرا مقاومت 560 کیلو و LED سری با آن - به طور موازی با خازن پلی استر قرار گرفته ؟؟؟
سپاس



[pc repairman]

سلام . ال ای دیو تعویض کنید . مشکلتون با چراغ قوه چیه ؟ من زیاد تعمیر کرم .



[m-j]

سلام . ال ای دیو تعویض کنید . مشکلتون با چراغ قوه چیه ؟ من زیاد تعمیر کرم .

سلام
دوست عزیز
ال ای دی گرچه سالم بود اما تعویضش هم کردم و هیچ تغییری نداره.ببینید این چراغ قوه قبلا" زمانی که به برق زده میشد . ال ی دی به عنوان لامپ نشنگر شارژ روشن میشد. اما الان این طور نیست و باتری هم شارژ نمیشه.
سپاس



[غزال]

با سلام

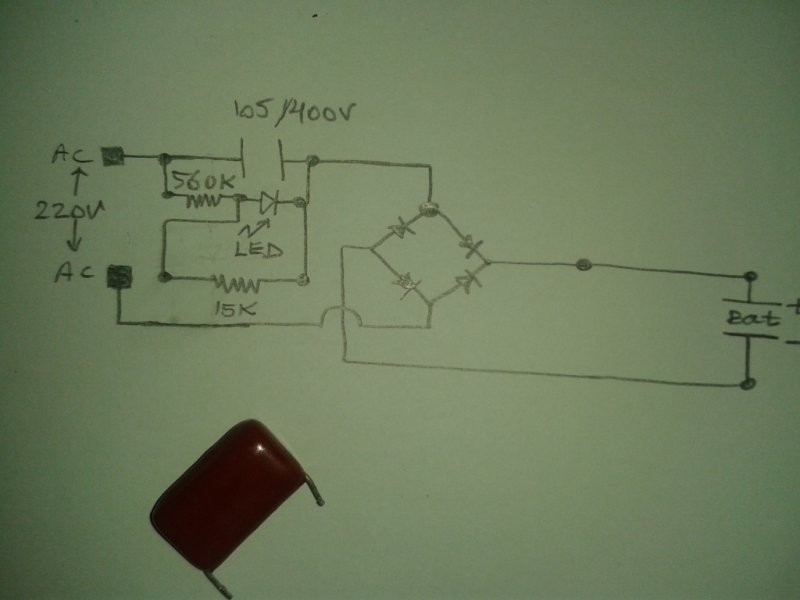

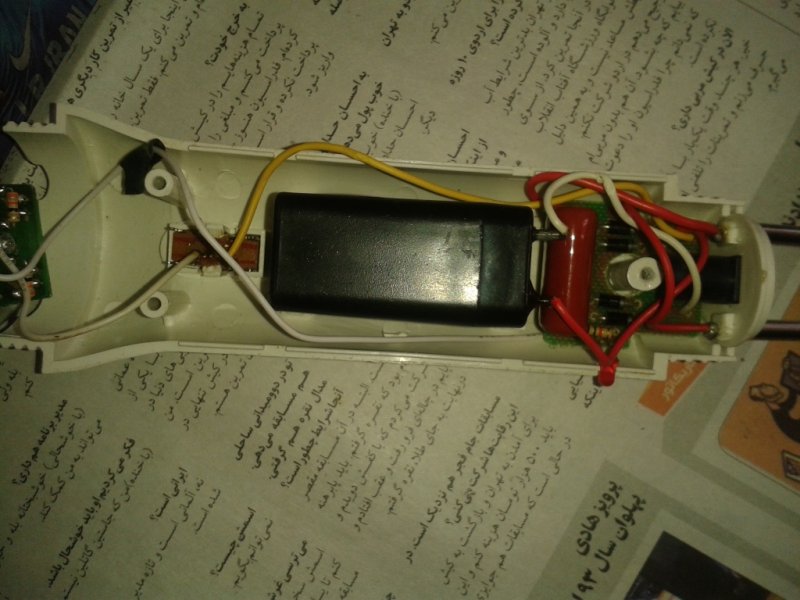

منبع تغذیه زیر مربوط به یک دستگاه چراغ قوه شارژی هست.
مشاهده فایل‌پیوست 106089

مشاهده فایل‌پیوست 106090


بعد از مدتی که دستگاه رو به برق زدم LED قرمز که به صورت موازی با خازن پلی استر قرار داره یک لحظه روشن شده و بعد خاموش می شود .
خازن رو تعویض کردم و بقیه قطعات هم تست شده اند.اصلا" چرا مقاومت 560 کیلو و LED سری با آن - به طور موازی با خازن پلی استر قرار گرفته ؟؟؟
سپاس

سلام

دیود های پل یا بریج خرابه (یکی از دیودها قطع شده )

دلیل مقاومتها
دو مقاومت بمنظور تقسیم ولتاژ با دو سر خازن موازی شده یعنی مثلا برای باطری 10 ولتی ولتاژ ماکزیمم دو سر خازن 300 ولت میشه و دراینصورت دو سر مقاومت 15 کیلو حدود 8 ولت میشه که به دو سر LED اعمال میشه و لذا برای آن مناسب نیست و عمر طولانی نمیکنه و باید LED هم با مقاومت حدود 100 اهم سری بشه که ولتاژ اضافه بتونه روی 100 اهمی افت کنه

البته محاسبه سرانگشتی را عرض کردم ولی خیلی نزدیک به واقعیته
اما برای پاسخ این سوال که چرا دیود یکلحظه روشن و تا ابد خاموش میشه ؟ ابتدا ببین حدسم (قطعی دیود ) دسته یا نه ؟ تا دلیل این واقعه را تحلیل کنیم

ضمنا فلش را وارونه کشیدی یعنی درواقع از علامت دیود حساس به نور و یا نوعی فتوسل استفاده کردی

سپاس



[m-j]

سلام

دیود های پل یا بریج خرابه (یکی از دیودها قطع شده )

دلیل مقاومتها
دو مقاومت بمنظور تقسیم ولتاژ با دو سر خازن موازی شده یعنی مثلا برای باطری 10 ولتی ولتاژ ماکزیمم دو سر خازن 300 ولت میشه و دراینصورت دو سر مقاومت 15 کیلو حدود 8 ولت میشه که به دو سر LED اعمال میشه و لذا برای آن مناسب نیست و عمر طولانی نمیکنه و باید LED هم با مقاومت حدود 100 اهم سری بشه که ولتاژ اضافه بتونه روی 100 اهمی افت کنه

البته محاسبه سرانگشتی را عرض کردم ولی خیلی نزدیک به واقعیته
اما برای پاسخ این سوال که چرا دیود یکلحظه روشن و تا ابد خاموش میشه ؟ ابتدا ببین حدسم (قطعی دیود ) دسته یا نه ؟ تا دلیل این واقعه را تحلیل کنیم

سپاس

سلام به استاد عزیزم جناب غزال
استاد دیود های پل رو بیرون مدار هم با تست دیود و هم با تست اهمی تست کردم و همشون سالم بودند.
سپاس از همراهی شما



[pc repairman]

با اجازه استاد غزال . باتریو تعویض کن . برای تست ، دوشاخه رو به برق بزن . کلید چراغ قوه را خاموش کن . از دو سر باتری ولتاژ بگیر . اگه چیزی بین یک تا ده ولت داشته باشی باتری سالمه . اما اگه باتری خراب باشه ولتاژ بالای 30 و بعضا خود 220 خواهد بود . همچنین اگه باتری خیلی سریع شارژ بشه باز هم خرابه . همچنین اگه بعد از یکی دو ساعت شارژ ، به ولتاژ واقعی خودش نرسه . ال ای دی شما احتمالا به خاطر خرابی باتری روشن نمیشه .



[غزال]

سلام به استاد عزیزم جناب غزال
استاد دیود های پل رو بیرون مدار هم با تست دیود و هم با تست اهمی تست کردم و همشون سالم بودند.
سپاس از همراهی شما

سلام

عزیزم امکان نداره دییودها سالم باشه و شارژ نکنه خصوصا که فرمودید خازن هم عوض شده

اساسا مقاومتها هیچ ارتباطی با شارژ نداره یعنی اگه یک خازن را با بریج سری کنید هر باطری را شارژ میکنه (البته مدار خوبی نیست ولی باطری 0 الی 200 ولتی را شارژ میکنه )

دیودها را عوض کن درست میشه شاید ظاهرا با اهم متر سالمه ولی باطنش خرابه.
ضمنا با این فرض که باطری را تست کردی و سالمه عرض کردم و لذا اگه از باطری مطمئن نیستی ابتدا باطری را با آداپتور شارژ کن ببین شارژ قبول میکنه یا نه ؟

سپاس



[m-j]

سلام

عزیزم امکان نداره دییودها سالم باشه و شارژ نکنه خصوصا که فرمودید خازن هم عوض شده

اساسا مقاومتها هیچ ارتباطی با شارژ نداره یعنی اگه یک خازن را با بریج سری کنید هر باطری را شارژ میکنه (البته مدار خوبی نیست ولی باطری 0 الی 200 ولتی را شارژ میکنه )

دیودها را عوض کن درست میشه شاید ظاهرا با اهم متر سالمه ولی باطنش خرابه.
ضمنا با این فرض که باطری را تست کردی و سالمه عرض کردم و لذا اگه از باطری مطمئن نیستی ابتدا باطری را با آداپتور شارژ کن ببین شارژ قبول میکنه یا نه ؟

سپاس

استاد
دیود دارم و عوضشون خواهم کرد. باتری رو با چه داپتوری شارژ کنم چند ولت باشه. آداپتور 9 ولت و 12 ولت 500 میی آمپر دارم.
سپاس



[m-j]

با اجازه استاد غزال . باتریو تعویض کن . برای تست ، دوشاخه رو به برق بزن . کلید چراغ قوه را خاموش کن . از دو سر باتری ولتاژ بگیر . اگه چیزی بین یک تا ده ولت داشته باشی باتری سالمه . اما اگه باتری خراب باشه ولتاژ بالای 30 و بعضا خود 220 خواهد بود . همچنین اگه باتری خیلی سریع شارژ بشه باز هم خرابه . همچنین اگه بعد از یکی دو ساعت شارژ ، به ولتاژ واقعی خودش نرسه . ال ای دی شما احتمالا به خاطر خرابی باتری روشن نمیشه .

جناب FARHAD35
همین الان دستور شما رو اجرا کردم. ولتاژ باتری وقتی به برق زدم رو گرفتم و 225 ولت بود. پس با این حساب باتری رو باید عوض کنم درسته؟؟
فقط ولتاژ و آمپراژ باتری قید نشده شما اطلاعی دارید؟؟
سپاس



[غزال]

استاد
دیود دارم و عوضشون خواهم کرد. باتری رو با چه داپتوری شارژ کنم چند ولت باشه. آداپتور 9 ولت و 12 ولت 500 میی آمپر دارم.
سپاس

هر آداپتوری خوبه
با یک مقاومت حدود 10 اهم یا با یک لامپ سری کن و شارژ کن

این شارژر خیلی کلنگی و قاتل باطری و لامپ چراغ قوه است یعنی اگه در حال شارژ چراغ قوه را روشن کنی احتمال صدمه لامپ فوق العاده زیاده مضافا که این شارژر بابای باطری را درمیاره

سپاس
