مشکل: داغ کردن چیپ جنوبی در مادر برد گیگا مدل M52L-S3 علیرغم بوت شدن و بالا آمدن...

[cybernova]

دوست خوبم
ابتدا پین های سوکت CPU رو از نظر کج شدن و کثیف بودن بررسی و رفع نمائید .زیر CPU رو هم با تینر تمیز کنید .با CPU دیگه ای تست کنید .خازن ها و فت های مدار PWM ( اطراف CPU ) رو از نظر حرارت غیر طبیعی و همچنین باد کردن خازن ها و تغییر رنگ فت ها بررسی کنید .کابل های ارتباطی رو بررسی و تعویض کنید .مادربرد رو بدون وصل هارد و DVD تست کنید .در مرحله بعد با استفاده از ویندوز لایو سیستم رو بوت کنید و ببینید ویندوز بالا میاد یا خیر؟اگه مقدور هست عکس با کیفیت از برد آپلود کنید .
موفق باشید .



[اسماعیل محبی]

دوست من این ایراد از خمیر سیلکون زیر فن CPU و درست نبودن تاریخ بایوس میتونه باشه و همینطور باطری بکاپ



[mahmod31]

یا سلام
دوست عزیز من هم این مشکل رو داشتم که با تعویض رم درست شده



[omidm11]

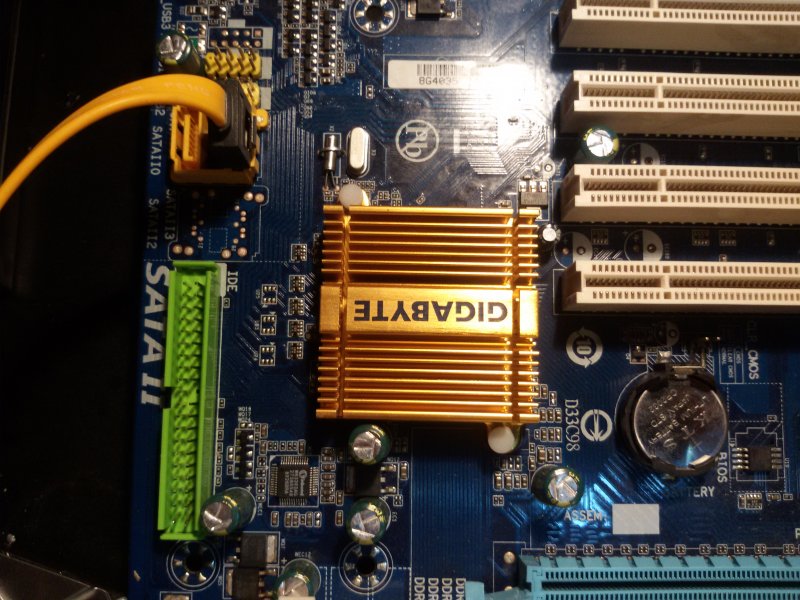

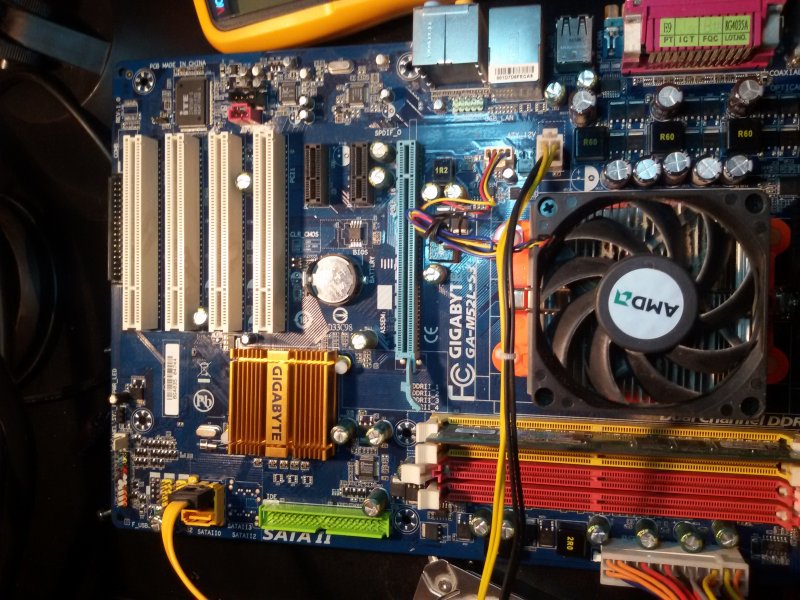

اینم تصاویر مادربرد و چیپی که داغ میکنه

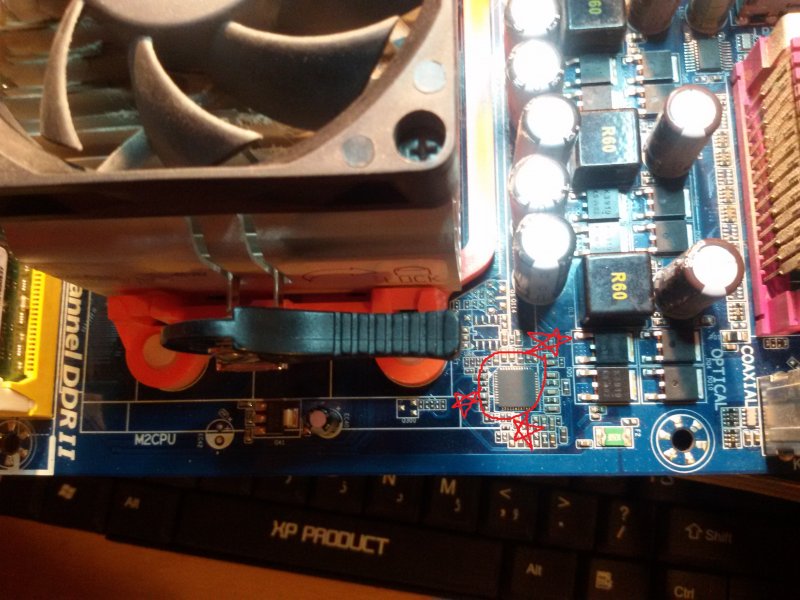

این آی سی هم داغ میشه.فک کنم کارش مربوط به تنظیم ولتاژ PWM سی پی یو باشه.ببخشید با این علم ناقصم...

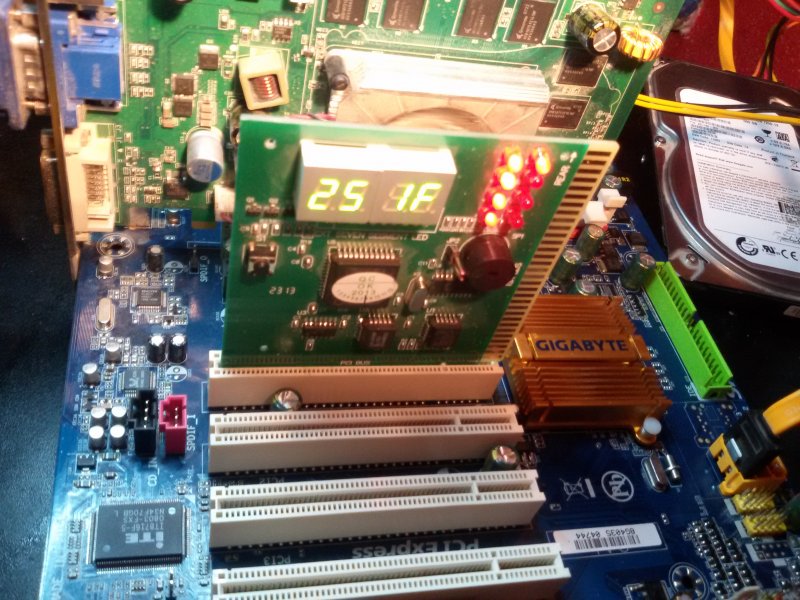

و در نهایت هم کد دیباگر...

کارایی رو که دوستان گفتن بعضیاشو انجام دادم و بقیه رو هم فردا انجام میدم و نتیجه رو میگم خدمتتون.
فقط یکی لطف کنه بهم بگه خازنای اطراف چیپ جنوبی رو چجوری باید در حین کار ولتاژ گیری کنم تا از سلامتشون مطمئن شم.



[اسماعیل محبی]

دوست عزیز سلام

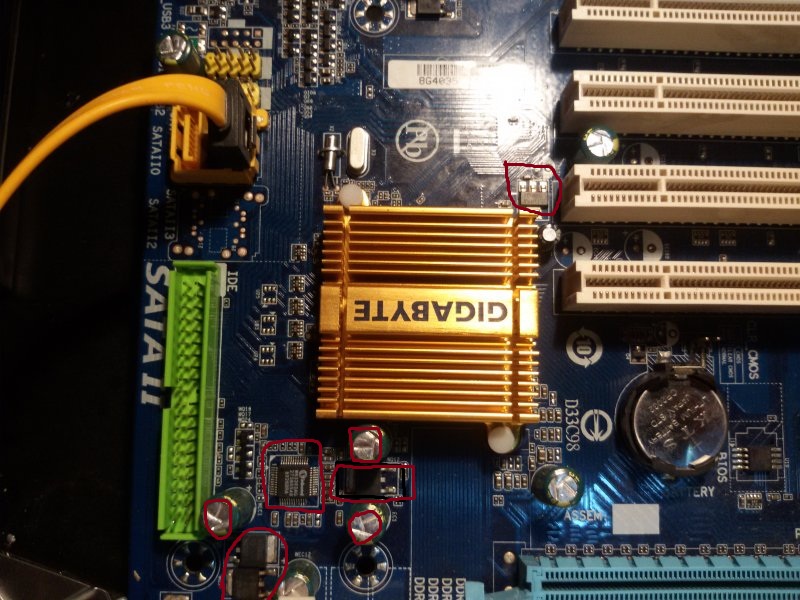

قطعاتی رو که تو تصویر مشخص کردم تست بگیر

در ضمن ولتاژ گیر از خازن حین کار کار نا معقولی هست البته میتونی از پشت و از پایه مثبت و همینطور از بالا از قسمت فلزی

ولتاژ سطحی بگیری ولی بهترین راه اینه بیرون از برد تست بشن

در ضمن اون فت ها ی تغذیه فراموش نشه حتما تست 6 حالت بشن

اون رگلاتور که پایین چیپ هم هست نباید 3 پایه به هم راه بدن با بیزر اهم متر نباید صدای بوق شنیده بشه

در ضمن اون هد سینگ رو بردار و سعی کن زیر پل رو هم با تینر فوری 20000 هزار شستشو بدی

موفق باشید و پایدار



[omidm11]

این قطعات چک شدن و مشکل نداشتن...
زیر چیپ رو هم با تینر و با سرنگ شستم.
مشکل حل نشده هنوز!!!



[omidm11]

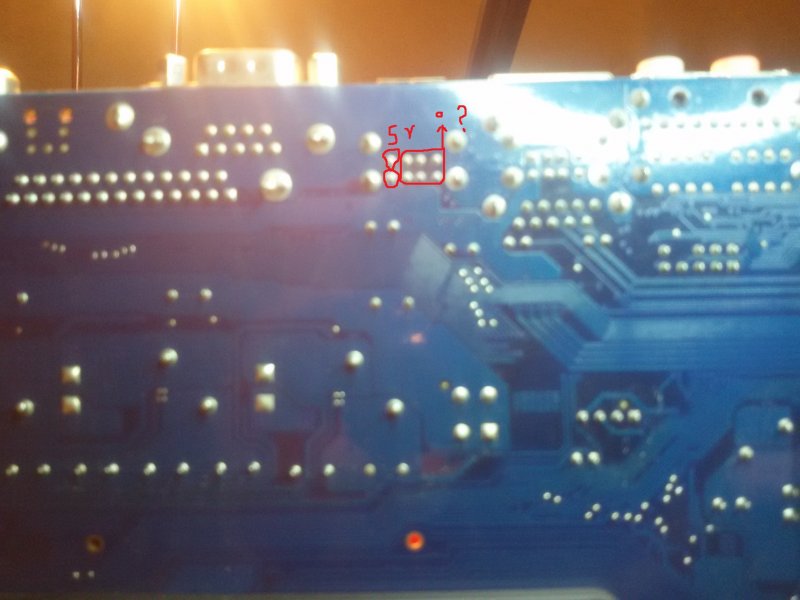

ولتاژ usb فک کنم درست نیست,البته اگه اشتباه نکنم.باید اون زیر 4 تا 5 ولت داشته باشیم برای دوتا usb?



[cybernova]

دوست خوبم
پین های پورت USB به این ترتیبه
VCC با مقدار 5 ولت ،دیتا+ ،دیتا- ، و گراند برای هر پورت .پس با توجه به جفت بودن پرورت ها نتیجه می گیریم 2 تا 5 ولت باید باشه .
موفق باشید .



[omidm11]

پس مشکل این مادر برد چیه؟
اطراف کریستال 25MHZ هم به صورت مستطیل از پشت pcb معلومه یه حالت رسوب داره.امکان داره کریستال داغ کنه و اینجوری بشه و بعد بسوزه و باعث خراب شدن تصویر و کلا این مشکلات بشه؟



[omidm11]

فک کنم پیدا کردم مشکلو!!!
کمک کنید اساتید عزیز لطفا.
سوکت 4پین ATX نمیزنم چیپ جنوبی اصلا گرم نمیشه.یعنی مشکل از قسمت PWM هستش؟؟؟؟؟؟؟
