داغ شدن رگولاتور کنار پل جنوبیga-g41mt-s2

[غفور]

د.ست عزیز چیپ را پس از قرار دادن و دوباره نتیچه رو اعلام کنین./.



[AMD]

سلام
به عرض برسونم تمام موارد بررسی شد
خازن هایsmdو قطعات روی مسیر 3.3ولت همگی بررسی شدن و سالم بودن

نهایتا با خارج کردن پل جنوبی مشکل اتصالی برطرف شد و

مدار خروجی رگولاتور با بدنه اتصال نداره و ولتاژ3.3ولت صحیح هستش

دیگه باید برم برا تعویض چیپ

با تشکر از همه عزیزان

بهترین روش رو انجام دادید . اول از سلامت بقیه المان ها مطمئن شدید .بعد رفتید سراغ چیپ .



[samad-ch]

با سلام

با تشکر از همکاران بابت راهنمایی -مرسی و ممنون

چیپ خودش پایه های ورودی و خروجیش شارت بود
یه چیپ از یه مادربرد دیگه درآوردیم و زدیم روش مشکل حل شد

با تشکر از همه عزیزان

چیپ ها اونقدر گرون شدن که دیگه مقرون به صرفه نیست برا یه مادربرد چیپ نو عوض کنیم

بازم ممنونم

مشکل حل شده



[sayan co]

سلام. من یک عکس واضح از مادر برد giga-g41mt. s2pt مدار pwm میخوام. قسمتی که نوشته erp ready . تعدادی قطعه کنده شده. ممنون میشم



[مهرزاد قائم مقامی]

سلام. من یک عکس واضح از مادر برد giga-g41mt. s2pt مدار pwm میخوام. قسمتی که نوشته erp ready . تعدادی قطعه کنده شده. ممنون میشم

درود بر شما و بر همه دوستان
تاپیک خیلی قدیمیه بهتره یه تاپیک جدید بزنید و در خواست شماتیک کنید(با عکس کارتون راه نمی افته)



[sayan co]

سلام دوست عزیز. شماتیک دارم. چون روی خازن های smd شماره ننوشته. واشه همین میخواشتم. ممنون



[jahani]

سلام. من یک عکس واضح از مادر برد giga-g41mt. s2pt مدار pwm میخوام. قسمتی که نوشته erp ready . تعدادی قطعه کنده شده. ممنون میشم

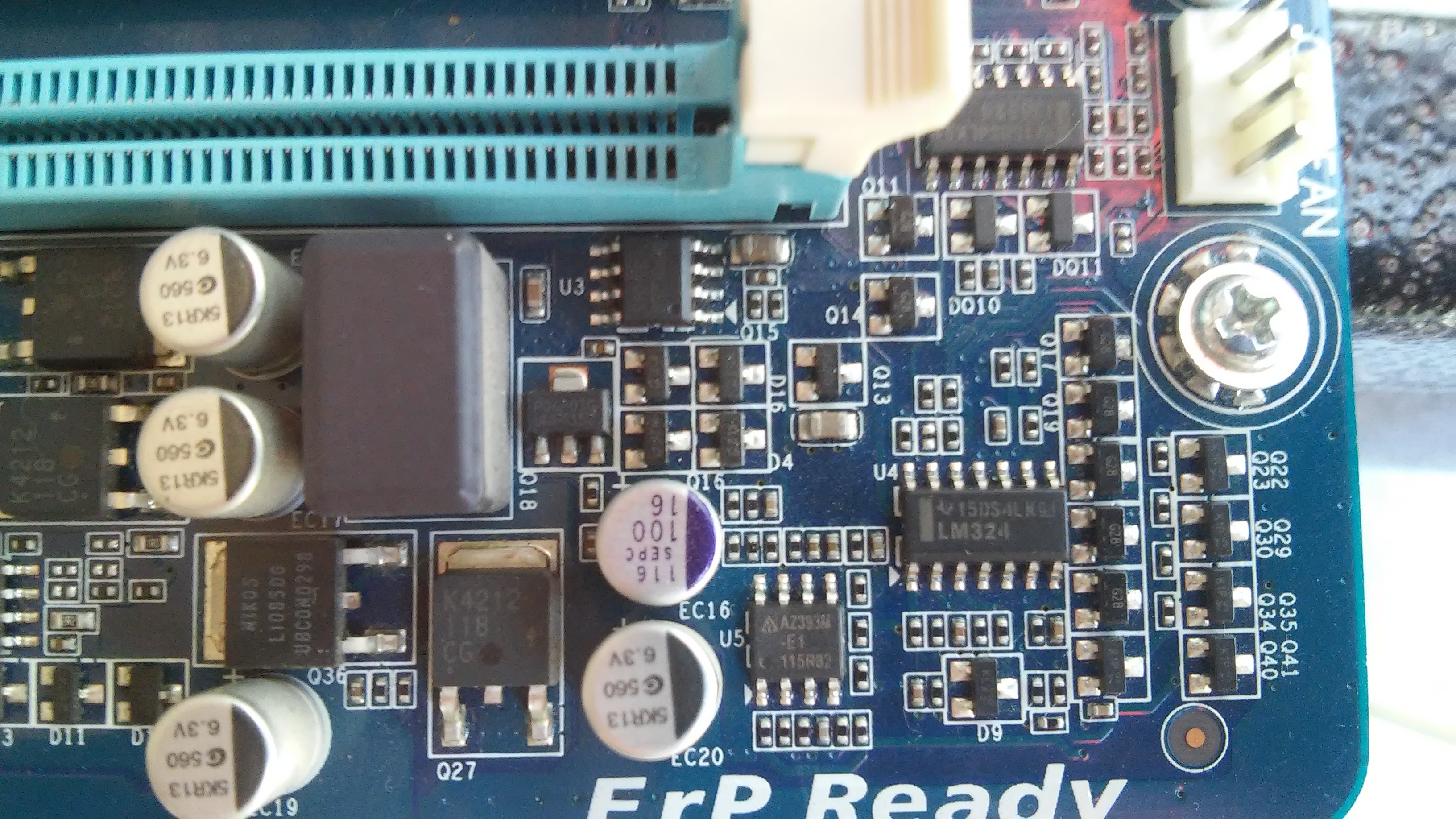

بفرمایید این عکس
گوشی من از واضح تر عکس نمیگیره



[sayan co]

ممنون دوست گرامی. زحمت شد



[sayan co]

کیفیت بسیار عالی .
