دوست خوبم
بدنه فلزی پورت ها یا جای پیچ ها بعنوان گراند ( منفی ) مدار در نظر گرفته می شود و بنابراین پراب مشکی باید به گراند وصل بشه و پراب قرمز به نقاطی که می خواهید ولتازگیری کنید .روی مولتی متر هم پراب مشکی به COM و پراب قرمز به قسمتی که معمولا با V و علامت اهم و علامت دیود و بوق( در مدل های مختلف این نوشته ها متفاوت هست ) مشخص شده وصل می شوند.اگه یه عکس از مولتی مترتون بذارید راحت تر می شه مشخص کرد .

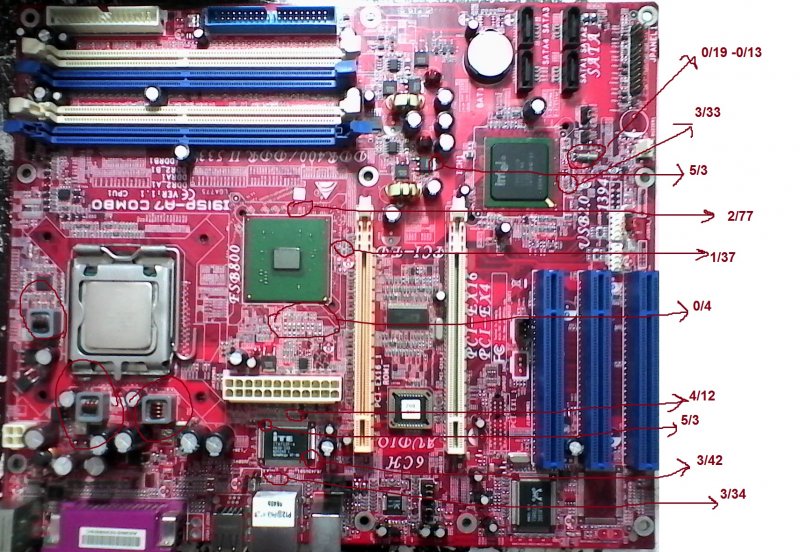

از سر سلف ها مدار PWM ولتاژگیری کرده و اعلام کنید ،ولتاژهای اطراف پل شمالی و جنوبی و پایه های کریستال بشکه ای پل جنوبی و آی سی کلاک رو هم اعلام بفرمائید .قطعات اطراف Fpannel رو چک کنید ببینید قطعه ای دچار مشکل نشده باشه .پایه های قطعات مخصوصا I/O رو از نظر سولفاته بودن چک کنید .ولتاژ پایه های I/O رو طبق دیتاشیت قطعه بررسی و اعلام نتیجه بفرمائید .
موفق باشید .
بدنه فلزی پورت ها یا جای پیچ ها بعنوان گراند ( منفی ) مدار در نظر گرفته می شود و بنابراین پراب مشکی باید به گراند وصل بشه و پراب قرمز به نقاطی که می خواهید ولتازگیری کنید .روی مولتی متر هم پراب مشکی به COM و پراب قرمز به قسمتی که معمولا با V و علامت اهم و علامت دیود و بوق( در مدل های مختلف این نوشته ها متفاوت هست ) مشخص شده وصل می شوند.اگه یه عکس از مولتی مترتون بذارید راحت تر می شه مشخص کرد .
از سر سلف ها مدار PWM ولتاژگیری کرده و اعلام کنید ،ولتاژهای اطراف پل شمالی و جنوبی و پایه های کریستال بشکه ای پل جنوبی و آی سی کلاک رو هم اعلام بفرمائید .قطعات اطراف Fpannel رو چک کنید ببینید قطعه ای دچار مشکل نشده باشه .پایه های قطعات مخصوصا I/O رو از نظر سولفاته بودن چک کنید .ولتاژ پایه های I/O رو طبق دیتاشیت قطعه بررسی و اعلام نتیجه بفرمائید .
موفق باشید .
