مشکل: خروجی نداشتن پاور 12ولتی21 آمپر و پاور 12ولتی10آمپر

[naser627089]

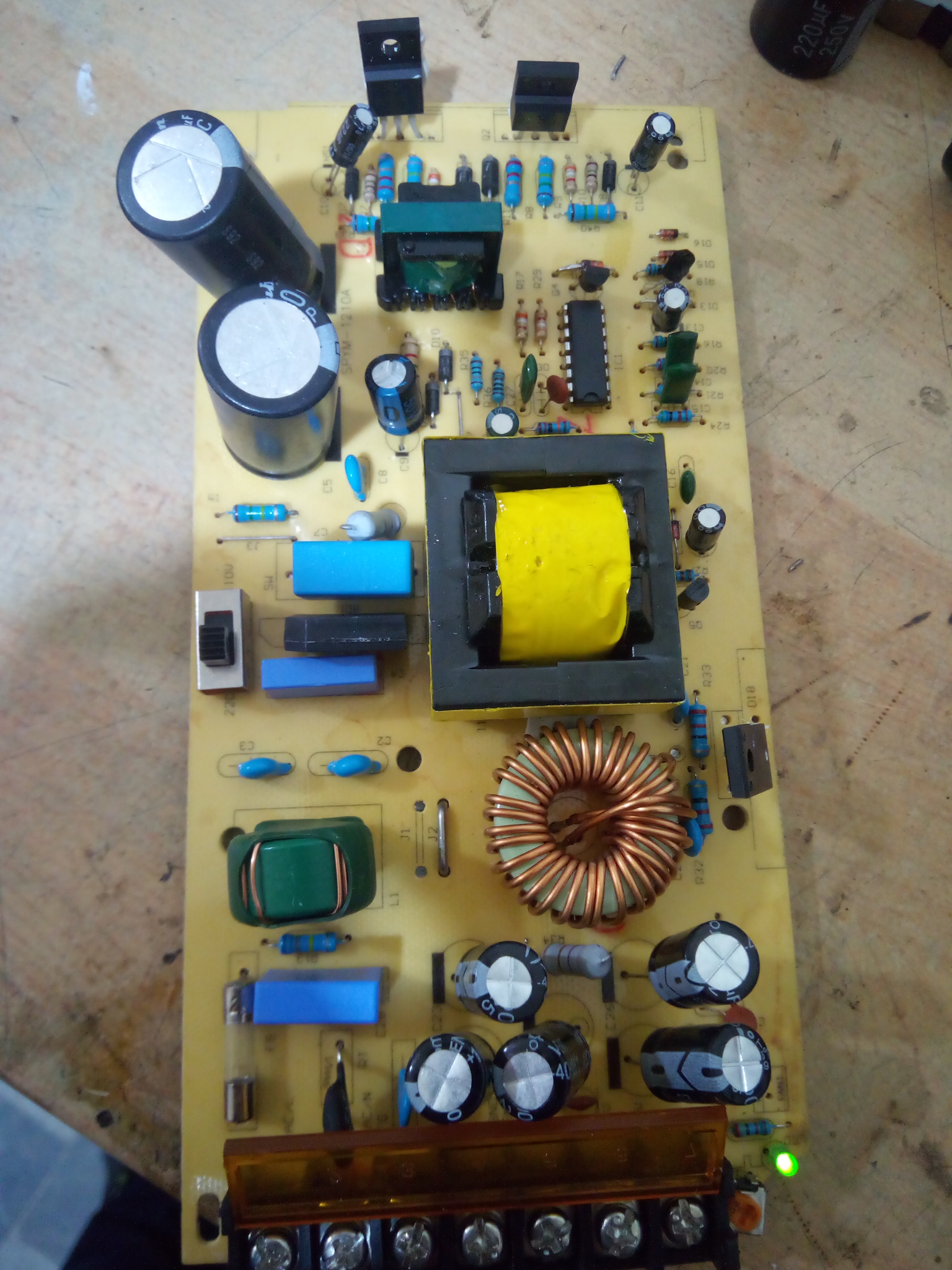

مشاهده فایل‌پیوست 172302
جالب اینجاست که اون یکی پاور همه خازن هاش تعویض شد هیچ نتیجه ای نداشت!

سلام.خازنهای اطراف آیسی راتعویض کردید؟وهمچنین حتمن دیود زنرهای اطراف آیسی راتعویض کن



[م نبی زاده]

سلام.خازنهای اطراف آیسی راتعویض کردید؟وهمچنین حتمن دیود زنرهای اطراف آیسی راتعویض کن

سلام و عرض ادب
بله تمامی خازن ها تعویض شد ولی تاثیر نداشت



[naser627089]

سلام و عرض ادب
بله تمامی خازن ها تعویض شد ولی تاثیر نداشت

اگر زنرها راهم تعویض کردید جواب نداد وطبق گفته خودتون ترانزیستور ها سالم هستن ،احتمالا آیسی سوخته البته آیسی برای کنترل جریان هستش وبعید میدونم سوخته باشه.. اگر ولتاژ نباشه یا کم باشه از المانهای دیگر مثل مقاومت ودیود وترانزیستور ها وخازن میتونه باشه...اطراف ترانزیستور های سوئچینگ خوب نگاه وتمامی المانها را طبق نوشته ومشخصه خودش تست کن مثلا مقاومت از روی رنگش ببین چند اهم هست،وبا اهمتر چک کن



[nekooee]

سلام و عرض ادب خدمت اساتید
اساتید دو عدد پاور پذیرفته شده یکی خروجی ندارد یک صدایی در کنار چوک شنیده میشود خازن ها رو هیت گرفتم تاثیری نداشت پتانسیومتر را هم تنظیم کردم باز هم نتیجه ای نداشت
ممنون میشم راهنمایی بفرمایید

سلام
جناب نبی زاده لطفا هم در متن و هم در عنوان تاپیک حروف را به اعداد یا حروف انگلیسی نچسبانید. این مسئله را در قوانین هم توضیح دادیم. باید فاصله بین همه کلمات رعایت شود. در متن تاپیک نوشتم تا سایر دوستان هم ببینن و یادآوری بشه که رعایت بفرمایند.



[mehrdad540]

پس از تعویض خازن 47میکرو50ولت یک صدای جیغ مانند از ترانس شنیده میشه ولی ولتاژ ۳.۲ولت هست

دوست عزیز عرض کردم اگه به تجربه بنده هست آی سی رو تعویض کنید کاری هم به خازن و دیود و زینر و غیره نداشته باشید
اگرم میخواین خودتون تجربه کنید که کل قطعات رو میتونین تعویض کنین
خروجی هم گفتی 6 ولته خازن تعویض کردی کم شد؟برای 6 ولت من میگم آی سی خرابه



[mehrdad540]

اگر زنرها راهم تعویض کردید جواب نداد وطبق گفته خودتون ترانزیستور ها سالم هستن ،احتمالا آیسی سوخته البته آیسی برای کنترل جریان هستش وبعید میدونم سوخته باشه.. اگر ولتاژ نباشه یا کم باشه از المانهای دیگر مثل مقاومت ودیود وترانزیستور ها وخازن میتونه باشه...اطراف ترانزیستور های سوئچینگ خوب نگاه وتمامی المانها را طبق نوشته ومشخصه خودش تست کن مثلا مقاومت از روی رنگش ببین چند اهم هست،وبا اهمتر چک کن

دوست عزیز همیشه یه عیبایی در مدارات الکترونیک بوجود میاد که از نظر علمی قابل توجیه نیس ماهم حدود 20 سال این راههارو تجربه کردیم که با صراحت میگیم آی سی



[م نبی زاده]

سلام
جناب نبی زاده لطفا هم در متن و هم در عنوان تاپیک حروف را به اعداد یا حروف انگلیسی نچسبانید. این مسئله را در قوانین هم توضیح دادیم. باید فاصله بین همه کلمات رعایت شود. در متن تاپیک نوشتم تا سایر دوستان هم ببینن و یادآوری بشه که رعایت بفرمایند.

چشم عذر خواهی بنده رو بپذیرید



[م نبی زاده]

دوست عزیز همیشه یه عیبایی در مدارات الکترونیک بوجود میاد که از نظر علمی قابل توجیه نیس ماهم حدود 20 سال این راههارو تجربه کردیم که با صراحت میگیم آی سی

خیلی خیلی در حق بنده لطف کردید
از تمامی زحماتی که تا بحال جنابعالی و همکاران گرانقدر زحمت کشیدید نهایت تشکر را دارم
چشم حتما اگر آیسی داشتم تعویض میکنم و اطلاع رسانی میکنم خدمتتون با تشکر



[هویدا]

باسلام وپوزش از اساتید مقاومتهای دقیق نزدیک ترانزیستورهای قدرت رو چک کنید وtl431 که شبیه ترانزیستوره عوض بشه



[م نبی زاده]

باسلام وپوزش از اساتید مقاومتهای دقیق نزدیک ترانزیستورهای قدرت رو چک کنید وtl431 که شبیه ترانزیستوره عوض بشه

سلام
استاد بنده کارهایی که به ترتیب انجام دادم البته در پاور اول
پتانسیومتر تنظیم شد
خازن ها تعویض شد
قلع مردگی ندارد
فقط یک مقاومت که باید 210 باشه به268اهم تغیر کرده بود کنار سلف اونم تعویض کردم هیچ نتیجه ای نداشت
