مشکل: خرابی هیتر کوییک 700

[هرمز1350]

سلام ... راجب برعکس چاپ شدن چی بود متوجه نشدم ... لطفا

راجب IC هیتر هم LM 324 و IC دیگه هم 555 جواب میده ... خودم عملا انجام دادم و نتیجه داده پس نگران گیر نیامدن IC در هیتر نباشید



[هرمز1350]

یه تجربه و پیشنهاد برای IC هیتر اگر زمانی خراب شد ... یه سوکت 14 پایه و 8 پایه روی برد لحیم کنید که هر وقت IC سوخت و مشکوک به خرابی بودید .. بدون زحمت و لحیم ایسی را تعویض کنید چراکه برد مدار چاچی هیتر های چینی بسیار بی کیفیت هست اگر کمی حرارت بیشتر ببینه یا دو بار هویه بخوره مدار از فیبر جدا میشه و به مشکل بر میخورید ...



[saeednia]

سلام بعد از یک ساعت کار کردن اوپتوکپلر moc3041دوباره سوخت
کسی از همکاران می تونه کمک کنه ؟؟؟؟؟



[saeednia]

سلام همکاران گرامی کسی نظری نداره



[امین محمدی]

سلام ... راجب برعکس چاپ شدن چی بود متوجه نشدم ... لطفا

با سلام
منظورم در هویه هیتر مدل baku 702b
ماژکار اپتوکوپلر بر عکس روی مدار چاپ شده است یعنی جهت ای سی اشتباه است که باید سر و ته نصب گردد تا پایه یک و دو از سمت اپ امپ دستور گرفته و پایه های خروجی تریاک را تحریک کند باورش سخته اما در هویه هیتر رومیز کارم این جریان را داشت که پدرم را دراورد
شب خوش



[hiva34]

سلام دوستان من هیترم المنتش قرمز میشه ولی حتی روی درجه اخر هم که میزارم لحیم روی حتی برای قطعات کوچک ذوب نمیکنه ؛ لطفا راهنمایی کنید چکار کنم مشکلم حل بشه ????



[عشقی بهادر]

سلام دوستان اگه عکسی از برد هیتر کوییک ۷۰۰ یا شماره خازن 30 اهم دارید لطفا برام بفرستید ممنون میشم



[reza_m72]

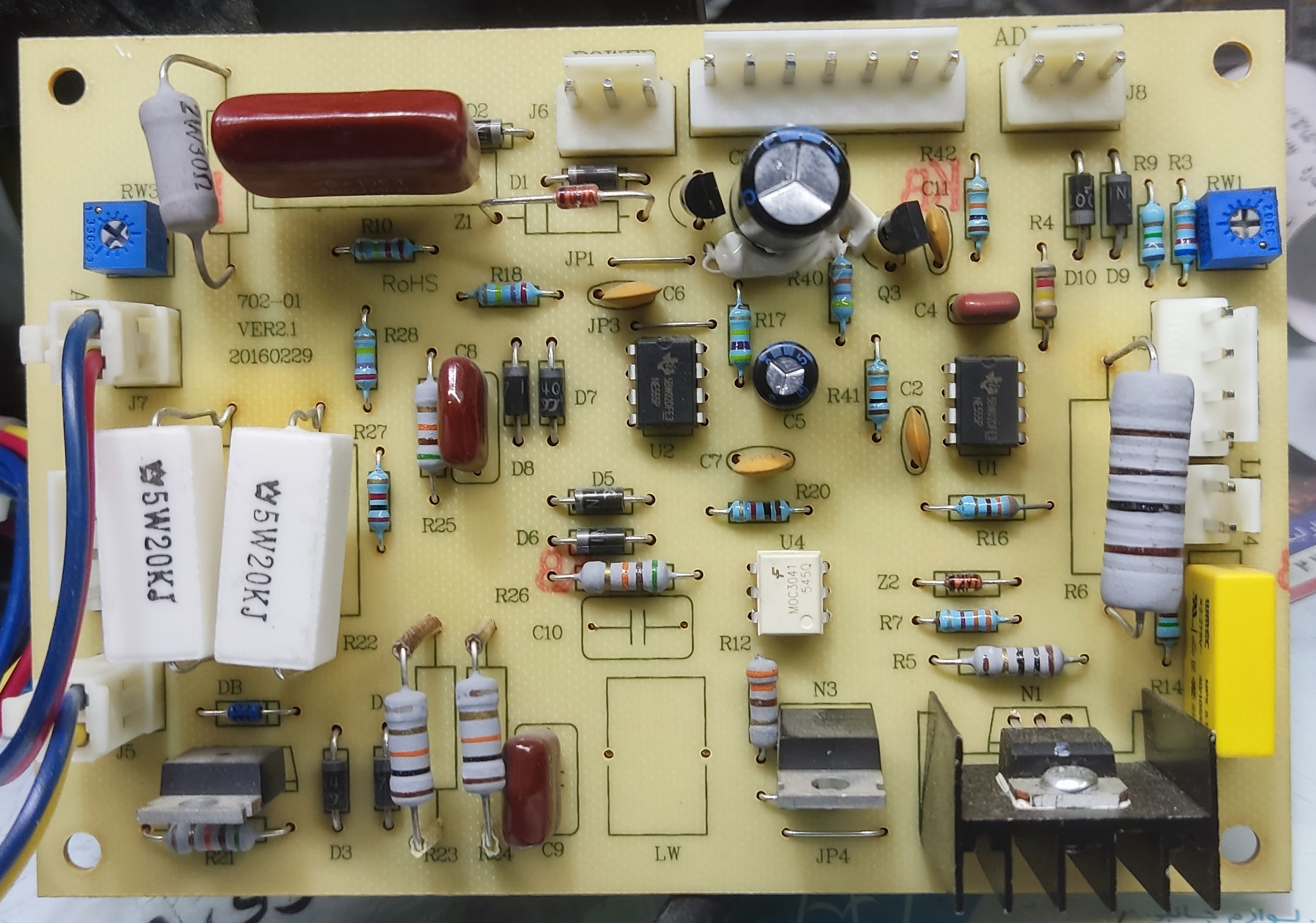

سلام دوستان یه عکس با کیفیت از quick700 از پشت و رو برد انداختم شاید بدرد بعضی از دوستان تو تعمیرات بدرد بخوره تقدیمتون میکنم

[hide] [/hide]



[reza_m72]

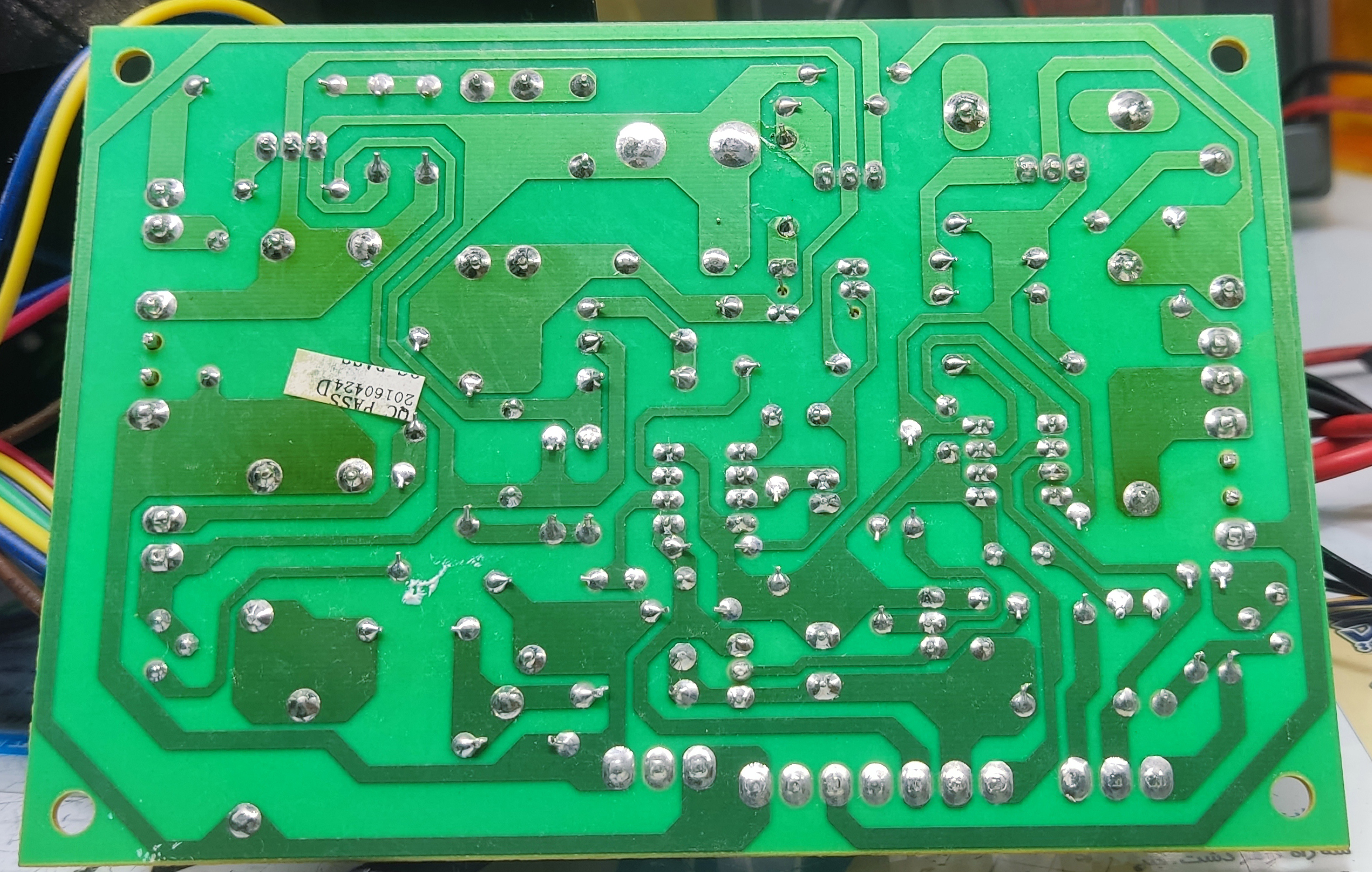

این هم عکس از زیر مدار چاپی

[hide][/hide]



[mahdiyad]

المنت ها رو چک کردین؟
