درود
خدمت اساتید و همکاران گرامی
یه هود کن مدل Hilux پذیرفته شده با این ایراد که زمانیکه دستگاه رو روشن می کنم (با زدن دکمه on/off پنل هود روی دور کم شروع به کار می کنه) هود فقط روی دور کند کار می کنه و روی دورهای بالاتر نمی ره و زمانی که دور بالاتر رو انتخاب می کنم یک لحظه صدای چسبیدن کنتاکت رله به گوش می رسه و مجدد روی همون دور اولیه هود کار می کنه و پس از چند بار زدن و رفتن هود روی دور بالاتر بعد از حدود 10 ثانیه هود خاموش می شه :

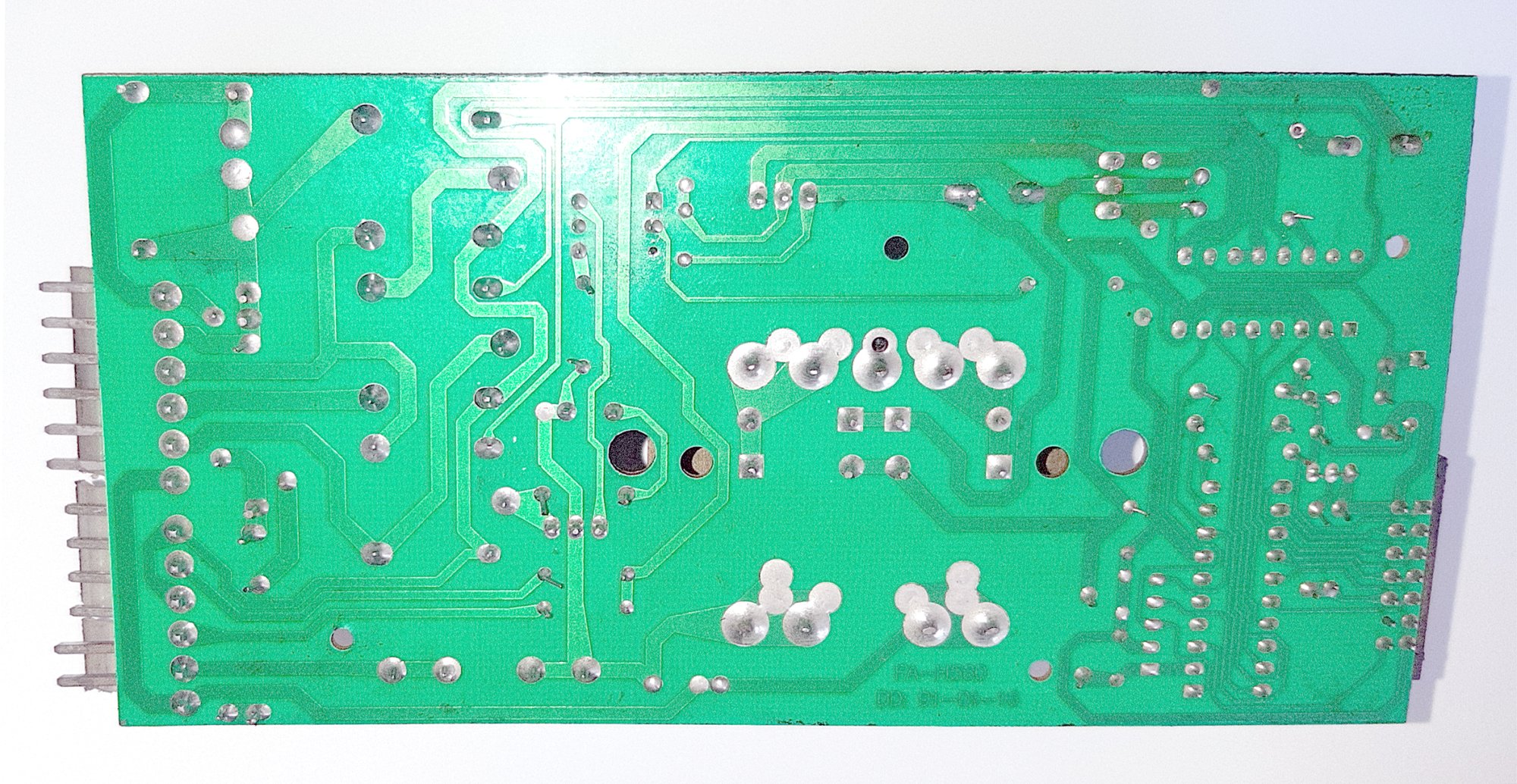

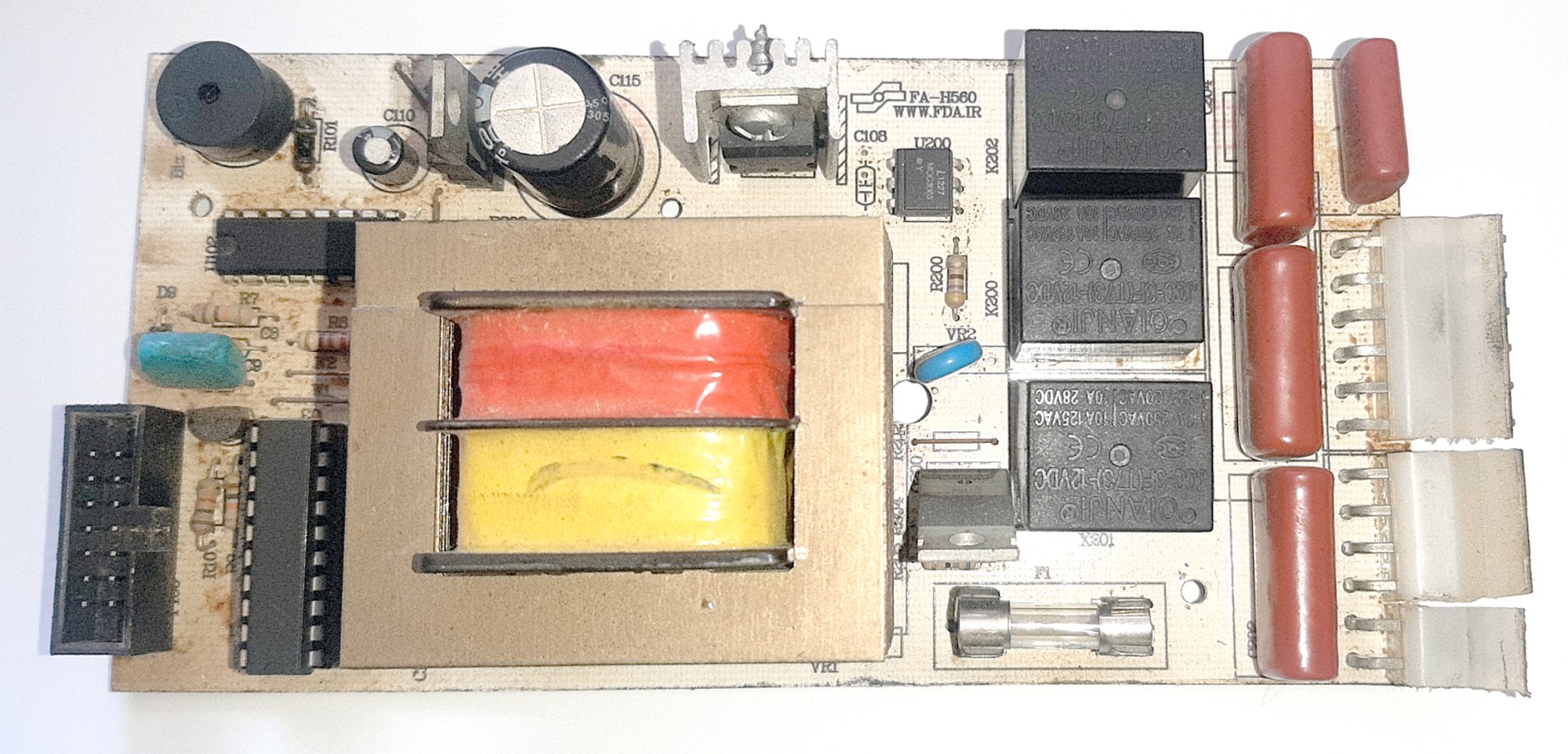

کارهای انجام شده روی برد :
5 ولت رو روی رگولاتور 7805 دارم
12 ولت رو روی پایه بوبین هر سه رله دارم (روی رگولاتور 7812 ولتاژ 12 ولت رو دارم)

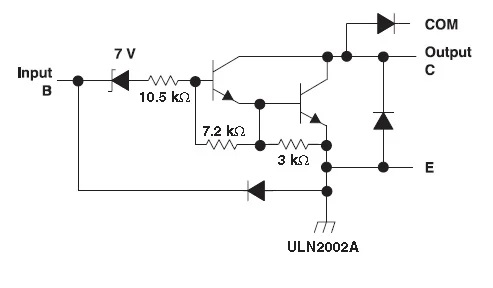

چراغ های هود روشن میشه (چون چراغ های هود با uln و ترایاک (مدل bt136) روشن میشه حدس غریب به یقینم اینکه uln2003 سالم هستش)
موتور هود به راحتی و بدون گیر و روان می چرخه
خازن 47 میکرو 50 ولت کنار uln تعویض شد
مقاومت پایه گراند بیزر برد تغییر اهم داده بود که کلاً از مدار خارجش کردم و برد بدون بیزر کار می کنه
خازن صافی 2200 میکرو 25 ولت به خاطر در دسترس نبودن هنوز تعویضش نکردم
رله ها رو تست گرم نگرفتم ولی در تست سرد اهم بوبین رله ها 470 اهم بود و کنتاکت ها بین nc و no سوئیچ میشه و ظاهرا سالم هستند
عزیزان لطفاً راهنمایی بفرمایید
