خاموش و روشن شدن خودکار هود لمسی

[Navid-Aref]

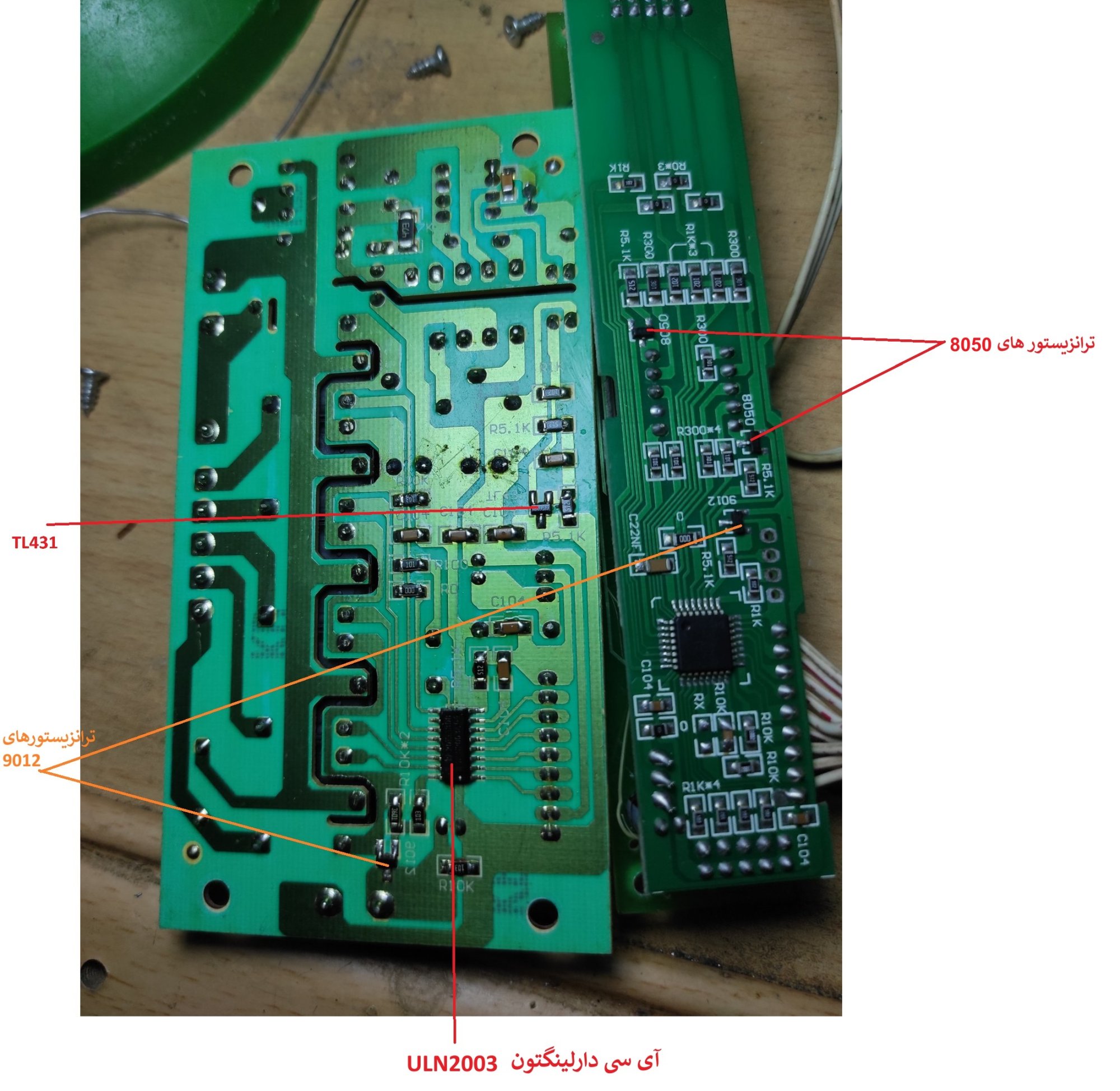

درود. قطعات نیمه هادی که در تصویر علامت زدم رو چک کنید ببینید همگی سالم هستند یا نه.
احتمال میدم قسمت پاور سوئیچینگ بعد از مدتی کوتاه دچار ناپایداری میشه و در نتیجه دستگاه قاطی می کنه. بنابراین اول روی بخش پاور تمرکز کنین. احتمال خرابی میکرو کنترلر پایینه چون مدار همانطور که گفتین در ابتدای روشن شدن درست کار می کنه. تست مقاومت های SMD از لحاظ تغییر نکردن اهم و قطع نشدگی هم فراموش نشه. اینکه مقادیر قطعات بر روی برد چاپ شده خیلی خوبه.

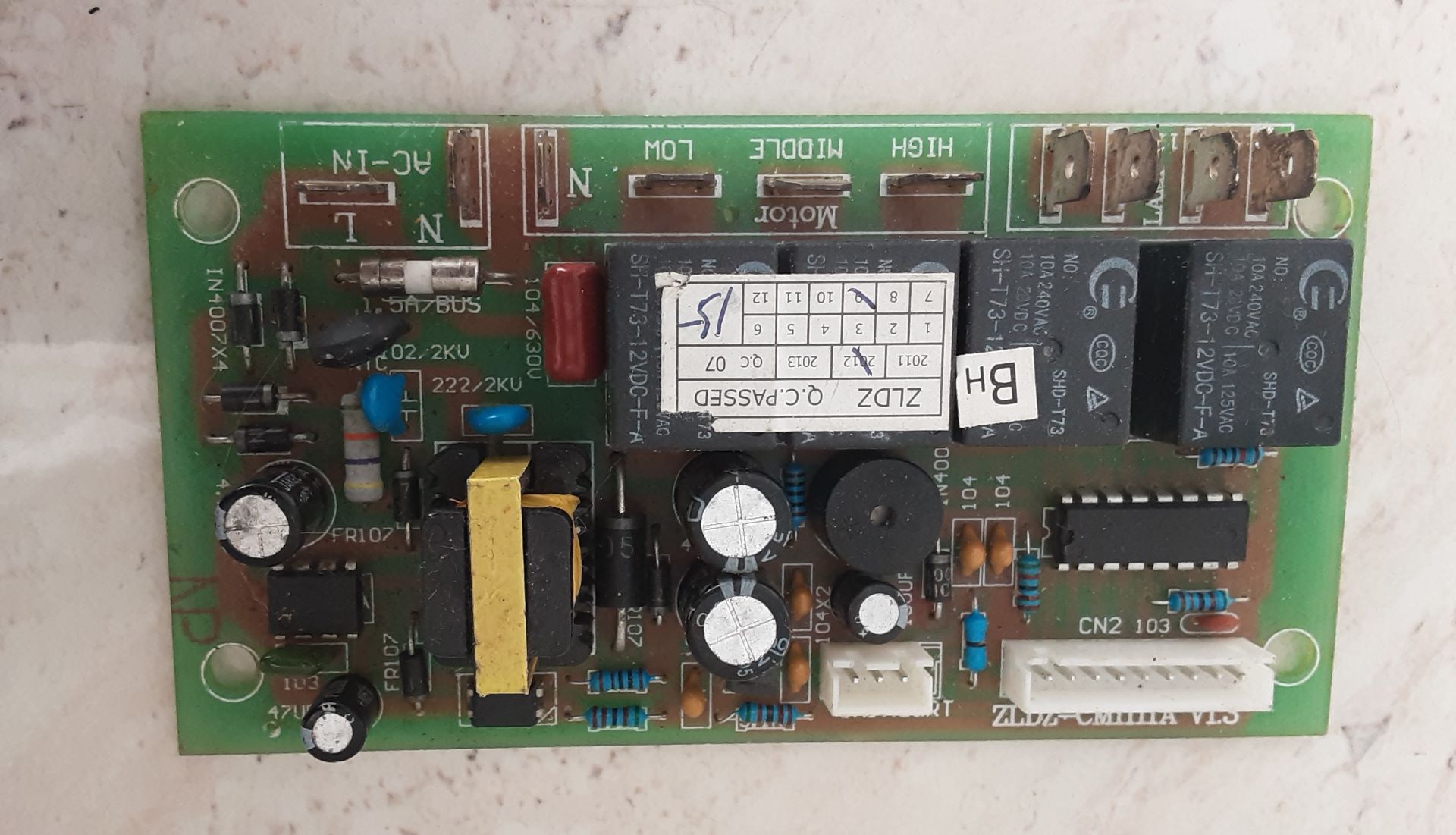

تصاویر یک برد اصلی (پاور+درایور رله) مشابه با آی سی DIP که الان دستم هست رو پیوست کردم شاید کمک کنه. روش تست آی سی ULN2003 هم خیلی ساده اس.



[infoshinfo]

سلام مجدد
☆ همونطور که قبلا حدس زده شد؛ 12V برای رله‌ها و 5V برای تغذیه میکرو کنترله رفته.
☆ ظاهرا برد لمسی شامل دو بخش مستقل هست. با این حال فعلا نیازی به ارسال تصویر اون نیست.

اما در نگاه اول عیب کار رو به ۳ بخش میشه تقسیم کرد که به ترتیب اولویت باید بررسی بفرمایید:

۱- معمولا چرب شدن شاسی های لمسی بر اثر بخار غذا؛ اولین عیبی هست که به ذهن میرسه. لذا همانطور که جناب @aryamon فرمودند؛ لازم هست ابتدا بخش لمسی رو شستشو بدید به نحوی که هیچ چربی و مواد زاید روی اون باقی نماند. توجه داشته باشید که این ایراد محتمل ترین عیب هست؛ لذا با دقت شستشو رو انجام بدید.

۲- اگر عیب با شستشوی بخش لمسی برطرف نشد؛ می‌بایست آیسی ULN2003 بر روی برد رله‌ها رو بررسی کنید.
برای اینکه متوجه بشید آیا فرمان از طرف میکرو صادر میشه و یا خود ULN2003 مشکل داره و این فرمانها رو صادر می‌کنه، آزمایش ذیل رو انجام بدید. برای انجام این آزمایش باید برق فن و کلیه کانکتورها که جدا کردید وصل باشه.
این نکته رو هم درنظر داشته باشید که بردها رو در محلی عایق قرار بدید که اتصالی نکنه و عیب دیگه‌ای اضافه نشه.

پراب منفی اهمتر رو به پایه ۸ ULN2003 و پراب مثبت رو یکی یکی به پایه‌های ۱ تا ۷ این آیسی وصل و همزمان یه فرمان خاص رو اجرا کنید (مثلا روشن کردن فن) اگر حدود ۲ ولت رو هنگام اجرای فرمان روی یکی از این پایه‌ها داشتید؛ دستور از سمت میکرو برای فن صادر میشه. (که البته شما فرمودید این کار انجام میشه. و این آزمایش فقط برای پیدا کردن پایه آیسی برای تست هست)
اگر اهمتر دومی هم دارید؛ عمل زیر رو انجام بدید؛ و اگر ندارید؛ پس از پایان اعمال بالا؛ مجدد آزمایش زیر رو انجام بدید.
همزمان با عمل بالا پراب منفی اهمتر دوم رو روی پایه متناظر پایه‌ای که حدود ۲ ولت رو روی اون داشتید قرار بدید (متناظر پایه ۱ میشه ۱۶ ، پایه ۲ میشه ۱۵ و به همین ترتیب پایه ۷ میشه ۱۰) و پراب مثبت رو روی پایه ۹ . در همان لحظه‌ای که ۲ ولت روی اهمتر اول دارید؛ می‌بایست حدود ۱۲ ولت، روی اهمتر دوم داشته باشید.

حالا صبر کنید تا زمانی که هود خود به خود فعال بشه.
اگر زمانی که هود خود به خود فرمان میداد؛ تنها ولتاژ ۱۲ ولت رو روی اهمتر دوم داشتید؛ ایراد از آیسی ULN2003 هست.
ولی اگر روی هر دو اهمتر ولتاژ ۲ و ۱۲ ولت رو بصورت همزمان داشتید؛ در حقیقت فرمان داره از سمت میکرو کنترلر صادر میشه.

۳- احتمال سوم، در حقیقت پاراگراف آخر احتمال دوم هست. یعنی: اگر روی هر دو اهمتر ولتاژ ۲ و ۱۲ ولت رو بصورت همزمان داشتید؛ در حقیقت فرمان داره از سمت میکرو کنترلر صادر میشه.
در اینصورت باید ببینید آیا فرمان از سمت شاسی‌های لمسی صاد میشه یا خود میکرو ایراد داره.

فعلا آزمایشهای بالا رو با دقت انجام داده و نتیجه رو اعلام بفرمایید.



[H.kanbary]

درود. قطعات نیمه هادی که در تصویر علامت زدم رو چک کنید ببینید همگی سالم هستند یا نه.
احتمال میدم قسمت پاور سوئیچینگ بعد از مدتی کوتاه دچار ناپایداری میشه و در نتیجه دستگاه قاطی می کنه. بنابراین اول روی بخش پاور تمرکز کنین. احتمال خرابی میکرو کنترلر پایینه چون مدار همانطور که گفتین در ابتدای روشن شدن درست کار می کنه. تست مقاومت های SMD از لحاظ تغییر نکردن اهم و قطع نشدگی هم فراموش نشه. اینکه مقادیر قطعات بر روی برد چاپ شده خیلی خوبه.
تصاویر یک برد اصلی (پاور+درایور رله) مشابه با آی سی DIP که الان دستم هست رو پیوست کردم شاید کمک کنه. روش تست آی سی ULN2003 هم خیلی ساده اس.

تشکر بابت توضیح کامل مهندس عزیز

سلام مجدد
☆ همونطور که قبلا حدس زده شد؛ 12V برای رله‌ها و 5V برای تغذیه میکرو کنترله رفته.
☆ ظاهرا برد لمسی شامل دو بخش مستقل هست. با این حال فعلا نیازی به ارسال تصویر اون نیست.

اما در نگاه اول عیب کار رو به ۳ بخش میشه تقسیم کرد که به ترتیب اولویت باید بررسی بفرمایید:

۱- معمولا چرب شدن شاسی های لمسی بر اثر بخار غذا؛ اولین عیبی هست که به ذهن میرسه. لذا همانطور که جناب @aryamon فرمودند؛ لازم هست ابتدا بخش لمسی رو شستشو بدید به نحوی که هیچ چربی و مواد زاید روی اون باقی نماند. توجه داشته باشید که این ایراد محتمل ترین عیب هست؛ لذا با دقت شستشو رو انجام بدید.

۲- اگر عیب با شستشوی بخش لمسی برطرف نشد؛ می‌بایست آیسی ULN2003 بر روی برد رله‌ها رو بررسی کنید.
برای اینکه متوجه بشید آیا فرمان از طرف میکرو صادر میشه و یا خود ULN2003 مشکل داره و این فرمانها رو صادر می‌کنه، آزمایش ذیل رو انجام بدید. برای انجام این آزمایش باید برق فن و کلیه کانکتورها که جدا کردید وصل باشه.
این نکته رو هم درنظر داشته باشید که بردها رو در محلی عایق قرار بدید که اتصالی نکنه و عیب دیگه‌ای اضافه نشه.

پراب منفی اهمتر رو به پایه ۸ ULN2003 و پراب مثبت رو یکی یکی به پایه‌های ۱ تا ۷ این آیسی وصل و همزمان یه فرمان خاص رو اجرا کنید (مثلا روشن کردن فن) اگر حدود ۲ ولت رو هنگام اجرای فرمان روی یکی از این پایه‌ها داشتید؛ دستور از سمت میکرو برای فن صادر میشه. (که البته شما فرمودید این کار انجام میشه. و این آزمایش فقط برای پیدا کردن پایه آیسی برای تست هست)
اگر اهمتر دومی هم دارید؛ عمل زیر رو انجام بدید؛ و اگر ندارید؛ پس از پایان اعمال بالا؛ مجدد آزمایش زیر رو انجام بدید.
همزمان با عمل بالا پراب منفی اهمتر دوم رو روی پایه متناظر پایه‌ای که حدود ۲ ولت رو روی اون داشتید قرار بدید (متناظر پایه ۱ میشه ۱۶ ، پایه ۲ میشه ۱۵ و به همین ترتیب پایه ۷ میشه ۱۰) و پراب مثبت رو روی پایه ۹ . در همان لحظه‌ای که ۲ ولت روی اهمتر اول دارید؛ می‌بایست حدود ۱۲ ولت، روی اهمتر دوم داشته باشید.

حالا صبر کنید تا زمانی که هود خود به خود فعال بشه.
اگر زمانی که هود خود به خود فرمان میداد؛ تنها ولتاژ ۱۲ ولت رو روی اهمتر دوم داشتید؛ ایراد از آیسی ULN2003 هست.
ولی اگر روی هر دو اهمتر ولتاژ ۲ و ۱۲ ولت رو بصورت همزمان داشتید؛ در حقیقت فرمان داره از سمت میکرو کنترلر صادر میشه.

۳- احتمال سوم، در حقیقت پاراگراف آخر احتمال دوم هست. یعنی: اگر روی هر دو اهمتر ولتاژ ۲ و ۱۲ ولت رو بصورت همزمان داشتید؛ در حقیقت فرمان داره از سمت میکرو کنترلر صادر میشه.
در اینصورت باید ببینید آیا فرمان از سمت شاسی‌های لمسی صاد میشه یا خود میکرو ایراد داره.

فعلا آزمایشهای بالا رو با دقت انجام داده و نتیجه رو اعلام بفرمایید.

تشکر مهندس👏👏



[H.kanbary]

سلام مجدد
☆ همونطور که قبلا حدس زده شد؛ 12V برای رله‌ها و 5V برای تغذیه میکرو کنترله رفته.
☆ ظاهرا برد لمسی شامل دو بخش مستقل هست. با این حال فعلا نیازی به ارسال تصویر اون نیست.

اما در نگاه اول عیب کار رو به ۳ بخش میشه تقسیم کرد که به ترتیب اولویت باید بررسی بفرمایید:

۱- معمولا چرب شدن شاسی های لمسی بر اثر بخار غذا؛ اولین عیبی هست که به ذهن میرسه. لذا همانطور که جناب @aryamon فرمودند؛ لازم هست ابتدا بخش لمسی رو شستشو بدید به نحوی که هیچ چربی و مواد زاید روی اون باقی نماند. توجه داشته باشید که این ایراد محتمل ترین عیب هست؛ لذا با دقت شستشو رو انجام بدید.

۲- اگر عیب با شستشوی بخش لمسی برطرف نشد؛ می‌بایست آیسی ULN2003 بر روی برد رله‌ها رو بررسی کنید.
برای اینکه متوجه بشید آیا فرمان از طرف میکرو صادر میشه و یا خود ULN2003 مشکل داره و این فرمانها رو صادر می‌کنه، آزمایش ذیل رو انجام بدید. برای انجام این آزمایش باید برق فن و کلیه کانکتورها که جدا کردید وصل باشه.
این نکته رو هم درنظر داشته باشید که بردها رو در محلی عایق قرار بدید که اتصالی نکنه و عیب دیگه‌ای اضافه نشه.

پراب منفی اهمتر رو به پایه ۸ ULN2003 و پراب مثبت رو یکی یکی به پایه‌های ۱ تا ۷ این آیسی وصل و همزمان یه فرمان خاص رو اجرا کنید (مثلا روشن کردن فن) اگر حدود ۲ ولت رو هنگام اجرای فرمان روی یکی از این پایه‌ها داشتید؛ دستور از سمت میکرو برای فن صادر میشه. (که البته شما فرمودید این کار انجام میشه. و این آزمایش فقط برای پیدا کردن پایه آیسی برای تست هست)
اگر اهمتر دومی هم دارید؛ عمل زیر رو انجام بدید؛ و اگر ندارید؛ پس از پایان اعمال بالا؛ مجدد آزمایش زیر رو انجام بدید.
همزمان با عمل بالا پراب منفی اهمتر دوم رو روی پایه متناظر پایه‌ای که حدود ۲ ولت رو روی اون داشتید قرار بدید (متناظر پایه ۱ میشه ۱۶ ، پایه ۲ میشه ۱۵ و به همین ترتیب پایه ۷ میشه ۱۰) و پراب مثبت رو روی پایه ۹ . در همان لحظه‌ای که ۲ ولت روی اهمتر اول دارید؛ می‌بایست حدود ۱۲ ولت، روی اهمتر دوم داشته باشید.

حالا صبر کنید تا زمانی که هود خود به خود فعال بشه.
اگر زمانی که هود خود به خود فرمان میداد؛ تنها ولتاژ ۱۲ ولت رو روی اهمتر دوم داشتید؛ ایراد از آیسی ULN2003 هست.
ولی اگر روی هر دو اهمتر ولتاژ ۲ و ۱۲ ولت رو بصورت همزمان داشتید؛ در حقیقت فرمان داره از سمت میکرو کنترلر صادر میشه.

۳- احتمال سوم، در حقیقت پاراگراف آخر احتمال دوم هست. یعنی: اگر روی هر دو اهمتر ولتاژ ۲ و ۱۲ ولت رو بصورت همزمان داشتید؛ در حقیقت فرمان داره از سمت میکرو کنترلر صادر میشه.
در اینصورت باید ببینید آیا فرمان از سمت شاسی‌های لمسی صاد میشه یا خود میکرو ایراد داره.

فعلا آزمایشهای بالا رو با دقت انجام داده و نتیجه رو اعلام بفرمایید.

تشکر مهندس آزمایش هایی که فرمودید انجام دادم نکته قابل توجه این جاست که شاسی لمسی خیلی حساسند مثلاً اگه دستت نزدیکش ببری بدون لمس کردن فعال میشه اگه کلید بغلیش بزنی کلید کناریش هم فعال میشه اگه قاب فلزی محافظ رو ببندی اصلا هیچ کدوم از کلید ها کار نمی کنند بررسی کردم هیچ جا از برد زخمی یا شکستگی نداردلحیم سردی هم ندارد به نکته دیگه هم که ولتاژ 12ولت 11.2نشان میده اما وقتی ولتاژ بوبین رله ها رو موقع فعال شدن میگیرم 10.2ولت نشان میده



[infoshinfo]

تشکر مهندس آزمایش هایی که فرمودید انجام دادم نکته قابل توجه این جاست که شاسی لمسی خیلی حساسند مثلاً اگه دستت نزدیکش ببری بدون لمس کردن فعال میشه اگه کلید بغلیش بزنی کلید کناریش هم فعال میشه اگه قاب فلزی محافظ رو ببندی اصلا هیچ کدوم از کلید ها کار نمی کنند بررسی کردم هیچ جا از برد زخمی یا شکستگی نداردلحیم سردی هم ندارد به نکته دیگه هم که ولتاژ 12ولت 11.2نشان میده اما وقتی ولتاژ بوبین رله ها رو موقع فعال شدن میگیرم 10.2ولت نشان میده

سلام
لطفا دقیقا بفرمایید نتایج آزمایش‌ها به چه صورت شد؟
