مشکل: خاموشی کامل asus x551c و روشن نشدن چراغ شارژ

[aminjaf]

لپ تاپ فوق روشن نمیشه وقتی هم شارژر بهش وصل میکنیم اصلا چراغ شارژ روشن نمیشه روی سوکت باتری هیچ ولتاژی نداریم (باتریش داخلیه)
کلید پاور ولتاژ نداره

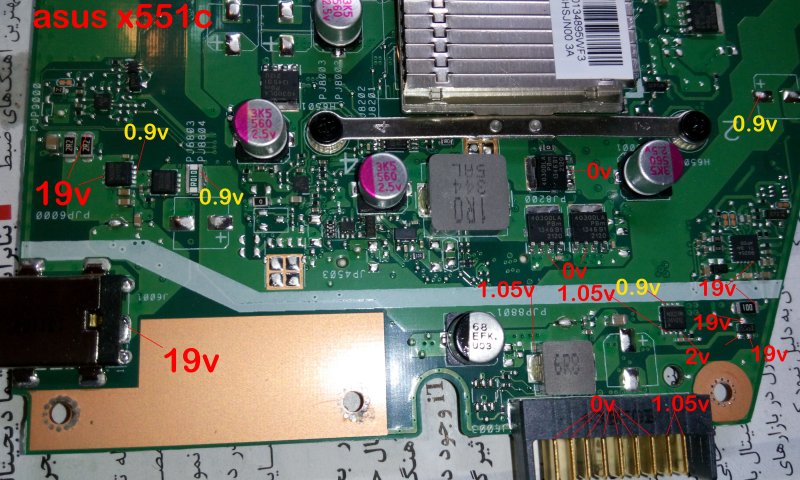

و ولتاژهای زیر موجوده



[ardalans]

سلام فت اولیه رو اگه دارید با نمونه سالمش چک کنید اگه ندارید میتونید برش دارید و سه پایه رو با 4 پایه جامپ کنید اگه جواب نداد فت دوم رو هم تست کنید اگه نشد باید برید سراغ ای سی mpc - pwm - i/o البته اینم بگم این دستگاه ها خیلی زیاد ایراد بایوس دارند حتما از سالم بودن بایوس مطمئن بشید بعد برید سراغ این کارا در تمام مراحل تست همیشه اماده باش که دستگاه تا شرتی زد از برق بکشیش در ضمن همیشه حواست به داغ کردن هم باشه در ضمن یه چیزه دیگه این دستگاه فکر کنم 7.7 امپری باشه شاید با منبع اگه روشنش کنی درست جواب نده .



[aminjaf]

مرسی
مشکل حل شد

همون فت اولی سوخته بود که با برداشتنش و اتصال کوتاه بین 3 پایه و 4پایه دستگاه روشن شد

:202::202::202::202::202:



[cybernova]

دوست خوبم
ممنون از اطلاع رسانیتون .اگه مقدور هست عکسی از محل ایراد رو آپلود کنید و منظور از جامپ کردن 3 پایه و 4 پایه رو هم توضیح دهید .
با تشکر



[aminjaf]

منظور از جامپ کردن 3 پایه و 4 پایه رو هم توضیح دهید

منظور اتصال کوتاه بین پایه های دوطرف فت هست
شکل زیر



[matinc]

منظور اتصال کوتاه بین پایه های دوطرف فت هست
شکل زیر

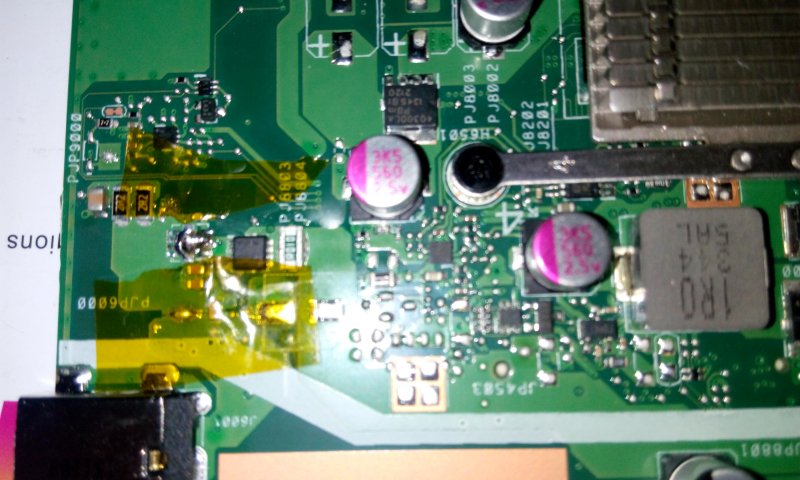

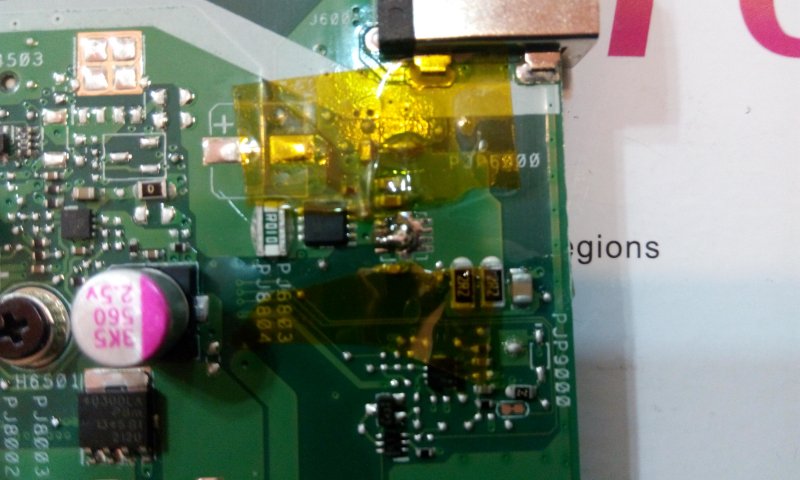

مشاهده فایل‌پیوست 108973مشاهده فایل‌پیوست 108974

سلام یکمقدار واضح تر میشه توضیح بدید که اتصال کوتاه بین 3 پایه و 4پایه به چه صورت انجام میشه؟
و بعد از اینکار فت سالم جایگزین کردید یا لازم نیست فت جدید جایگزین بشه و همون اتصال کوتاه بین 3 پایه و 4پایه کافی هست؟
منظور شما فت و ماسفت است؟
الان این مشکل که ایجاد شده بود چه مشکلی بود مشکل no power بود؟
شما در اون کادرهای زرد رنگ که مشخص کردید کاری انجام دادید یا ما بین اون دو کادر؟



[aminjaf]

سلام یکمقدار واضح تر میشه توضیح بدید که اتصال کوتاه بین 3 پایه و 4پایه به چه صورت انجام میشه؟
و بعد از اینکار فت سالم جایگزین کردید یا لازم نیست فت جدید جایگزین بشه و همون اتصال کوتاه بین 3 پایه و 4پایه کافی هست؟
منظور شما فت و ماسفت است؟
الان این مشکل که ایجاد شده بود چه مشکلی بود مشکل no power بود؟
شما در اون کادرهای زرد رنگ که مشخص کردید کاری انجام دادید یا ما بین اون دو کادر؟

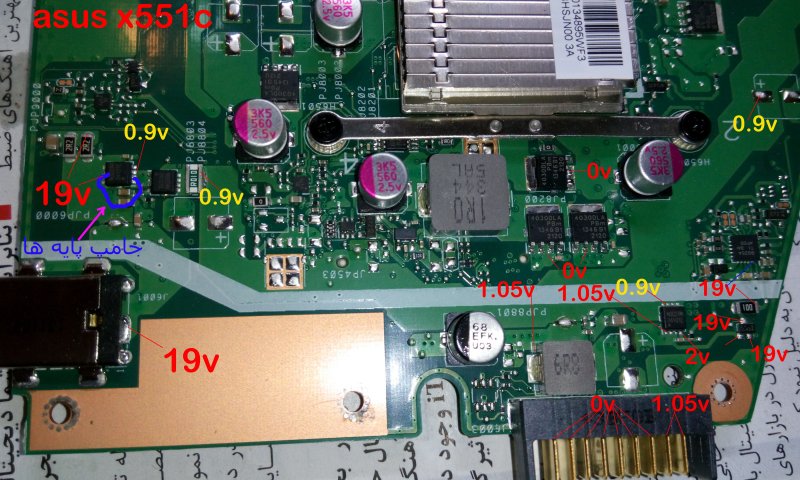

طبق عکس (مسیر مشخص شده با رنگ ابی)پایه های فت را توسط سیم به هم وصل کنید
اینکار فقط برای تست خرابی فت بوده و باید فت سالم جایگزین شود
عیب دستگاه این بود که روشن نمی شد و با اتصال شارژر چراغ شارژ نیز روشن نمی شد
مشاهده فایل‌پیوست 109000



[emanbatyaneh]

با درود خدمت دوستا و اساتید
و تشکر از
[h=1]aminjaf عزیز که موقع نتیجه گرفتن دیگران هم درجریان قرار دادند
[/h]



[matinc]

طبق عکس (مسیر مشخص شده با رنگ ابی)پایه های فت را توسط سیم به هم وصل کنید
اینکار فقط برای تست خرابی فت بوده و باید فت سالم جایگزین شود
عیب دستگاه این بود که روشن نمی شد و با اتصال شارژر چراغ شارژ نیز روشن نمی شد
مشاهده فایل‌پیوست 109000

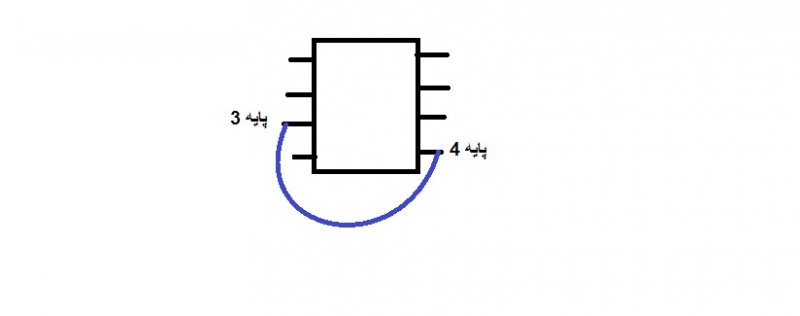

یعنی پایه به این صورت جامپ شده که در تصویر نشون دادم؟
اگر چراغ لپتاپ روشن نبود عیب no power بود?
اگر چراغ لپتاپ روشن بود عیب no boot بود?



[aminjaf]

یعنی پایه به این صورت جامپ شده که در تصویر نشون دادم؟
اگر چراغ لپتاپ روشن نبود عیب no power بود?
اگر چراغ لپتاپ روشن بود عیب no boot بود?

بله مثل همین شکل اتصال بدین

تو پست قبلی هم نوشتم لپ تاپ کلا روشن نمی شد یعنی no power
