خاموشی کامل تلفن بی سیم Uniden D3280-2

[zmojtaba161]

درود
خدمت اساتید و همکاران گرامی

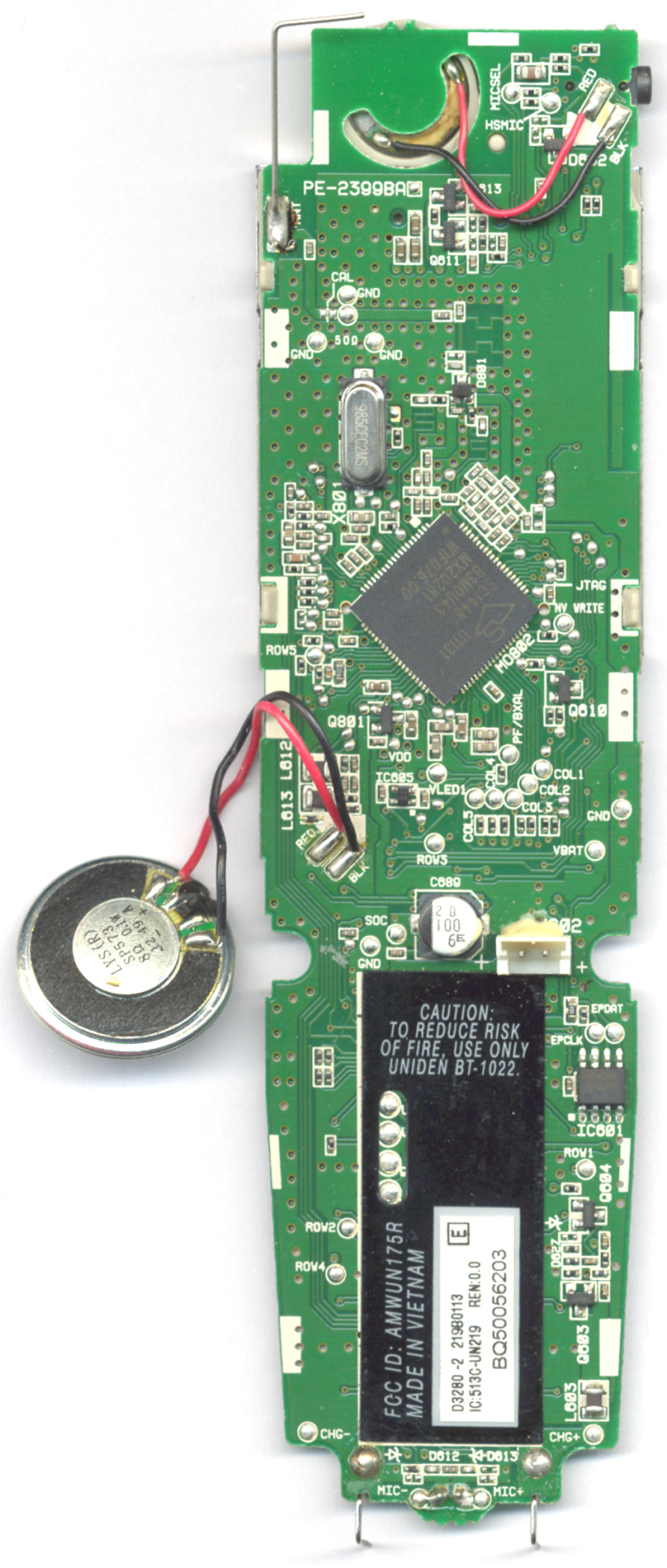

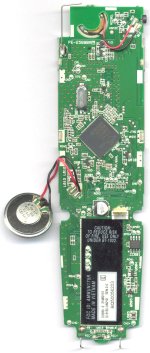

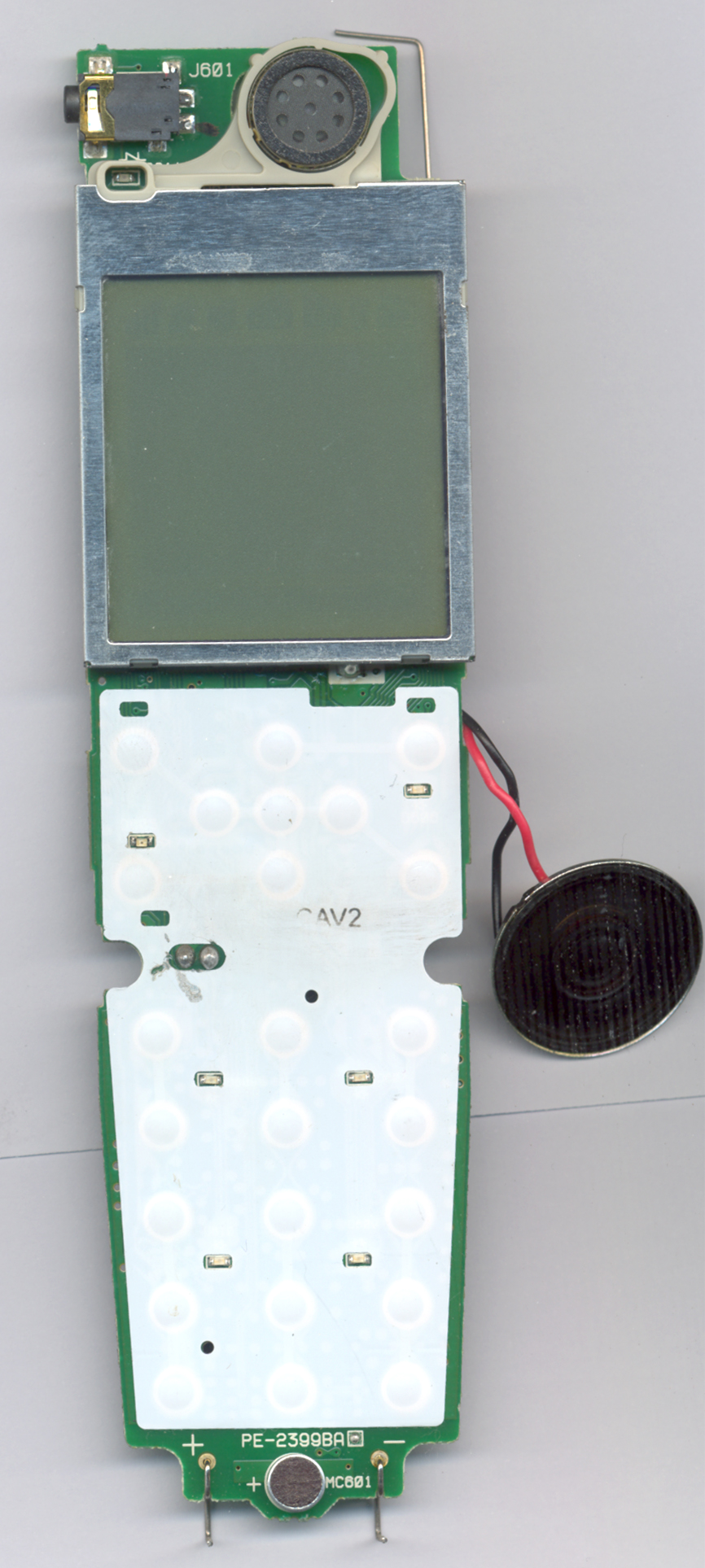

یه تلفن بی سیم uniden D-3280-2 برای تعمیر به دستم رسیده
دستگاه دو گوشی هستش و مشکل یکی از گوشی های دستگاه این هستش که با باطری و منبع تغذیه روشن نمیشه باطری دستگاه رو با باطری گوشی سالم و باطری نو تعویض کردم ولی دستگاه روشن نشد
اقدامات انجام شده :
1- در بررسی چشمی روی دستگاه جای سولفات، خرابی ظاهری یا شکستگی روی برد مشاهده نشد.
2- روی سوکت گوشی 2.5 ولت ثابت رو داره (با باطری گوشی سالم تست شد)
3- در قسمت تست پوینت بالای سوکت باطری 2.5 ولت رو دارم.
4- آی سی ای پی رام دستگاه مدل FM24C08U هستش که در پایه هشت 2.5 ولت فیکس دارم.
5- در پایه های کریستال 0.8 ولت فیکس دارم
6- سوکت باطری ظاهرا قبلاً یک بار لحیم کردی شده
عزیزان لطفاً راهنمایی بفرمایید
با سپاس فراوان



[zmojtaba161]

اساتید لطفاً راهنمایی بفرمایید



[zmojtaba161]

عزیزان فراموش کردم بگم
زمان وصل کردن باطری به گوشی هیچ علامتی شامل بک لایت ال سی دی - بک لایت کی پد و یا صدای اسپیکر دستگاه رو ندارم



[zmojtaba161]

اساتید لطفاً راهنمایی بفرمایید



[zmojtaba161]

همکاران عزیز و اساتید گرامی لطفاً راهنمایی بفرمایید؟



[smm9297]

همکاران عزیز و اساتید گرامی لطفاً راهنمایی بفرمایید؟

درود بر شما . پیشنهاد میکنم چون ولتاژها برقرار هستن (لصفا ولتاژ اطراف cpu را هم چک بفرمایین) با فلکس یک هیت ملایم و با دقت به پایه های cpu بدین . البته خرابی کریستال و برنامه ایپرام هم میتونن باعث خاموشی کامل شن . بهتره ابتدا هیت بدین . حرارت بیش از اندازه فلت ال سی رو ممکنه جدا کنه . موفق باشین



[zmojtaba161]

درود بر شما . پیشنهاد میکنم چون ولتاژها برقرار هستن (لصفا ولتاژ اطراف cpu را هم چک بفرمایین) با فلکس یک هیت ملایم و با دقت به پایه های cpu بدین . البته خرابی کریستال و برنامه ایپرام هم میتونن باعث خاموشی کامل شن . بهتره ابتدا هیت بدین . حرارت بیش از اندازه فلت ال سی رو ممکنه جدا کنه . موفق باشین

درود
وقتتون به خیر
اوکی
شماتیک یا نقشه ای از این گوشی ندارید لطف بفرمایید؟



[smm9297]

درود
وقتتون به خیر
اوکی
شماتیک یا نقشه ای از این گوشی ندارید لطف بفرمایید؟

نه متاسفانه ندارم که تقدیم کنم
