خاموشی تابا مدل 107i

[infoshinfo]

سپاس زحمت دادم.ممنونم.اگه باز عکس لازمه بفرمایید تا بفرستم خدمتتان

ممنون از ارسال تصویر
اما چند نکته:
تخصصم آیفون نیست و قصدم از اینکه عرض کردم تصویر ارسال بفرمایید اینه که با توجه به تشخیص وظیفه هر پایه و تطبیق اون با جدول آی سی های Dc to Dc بشه نمونه و یا معادل این آیسی رو مشخص کرد.
همچنین از روی کد آیسی‌ها بتونم دیتاشیت و اطلاعات اونو بدست بیارم (مثلا کدوم پایه GND یا VCC یا FB یا ON/OFF یا SWout یا Vout هست) که ظاهرا شما قطعات رو تغییر دادید.

درضمن خود شما هم می‌تونید این کار رو با استفاده از صفحه جدول آی سی های DC به DC انجام بدید.



[infoshinfo]

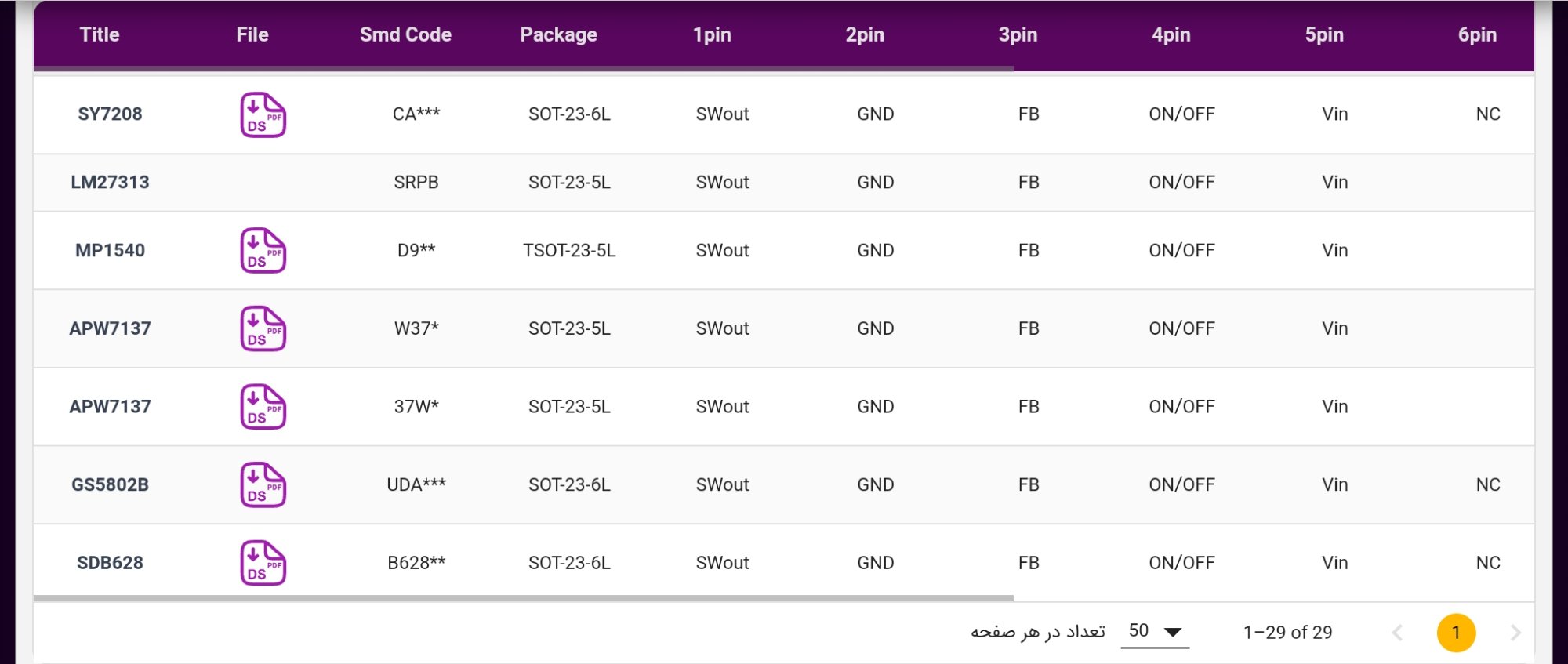

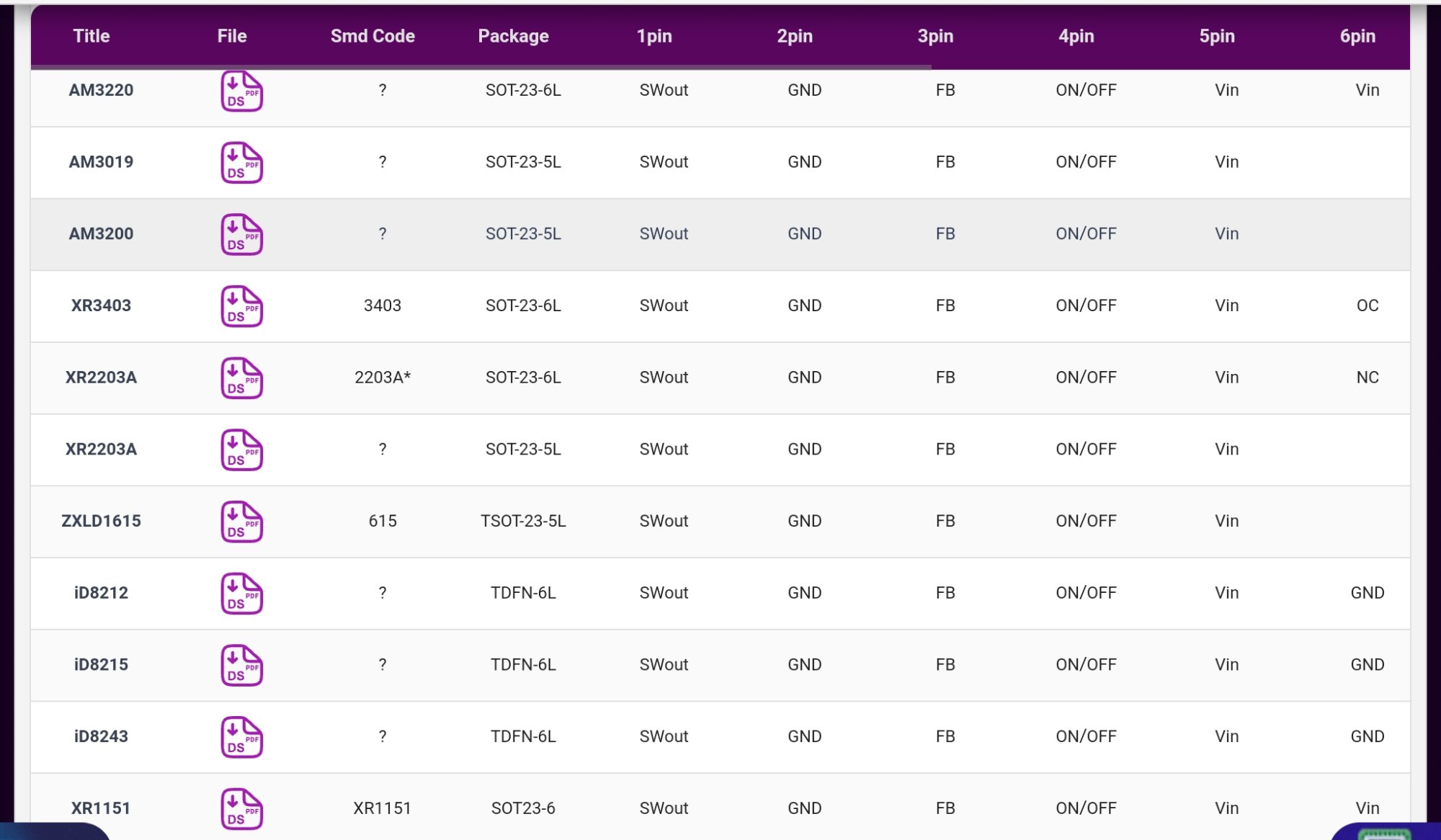

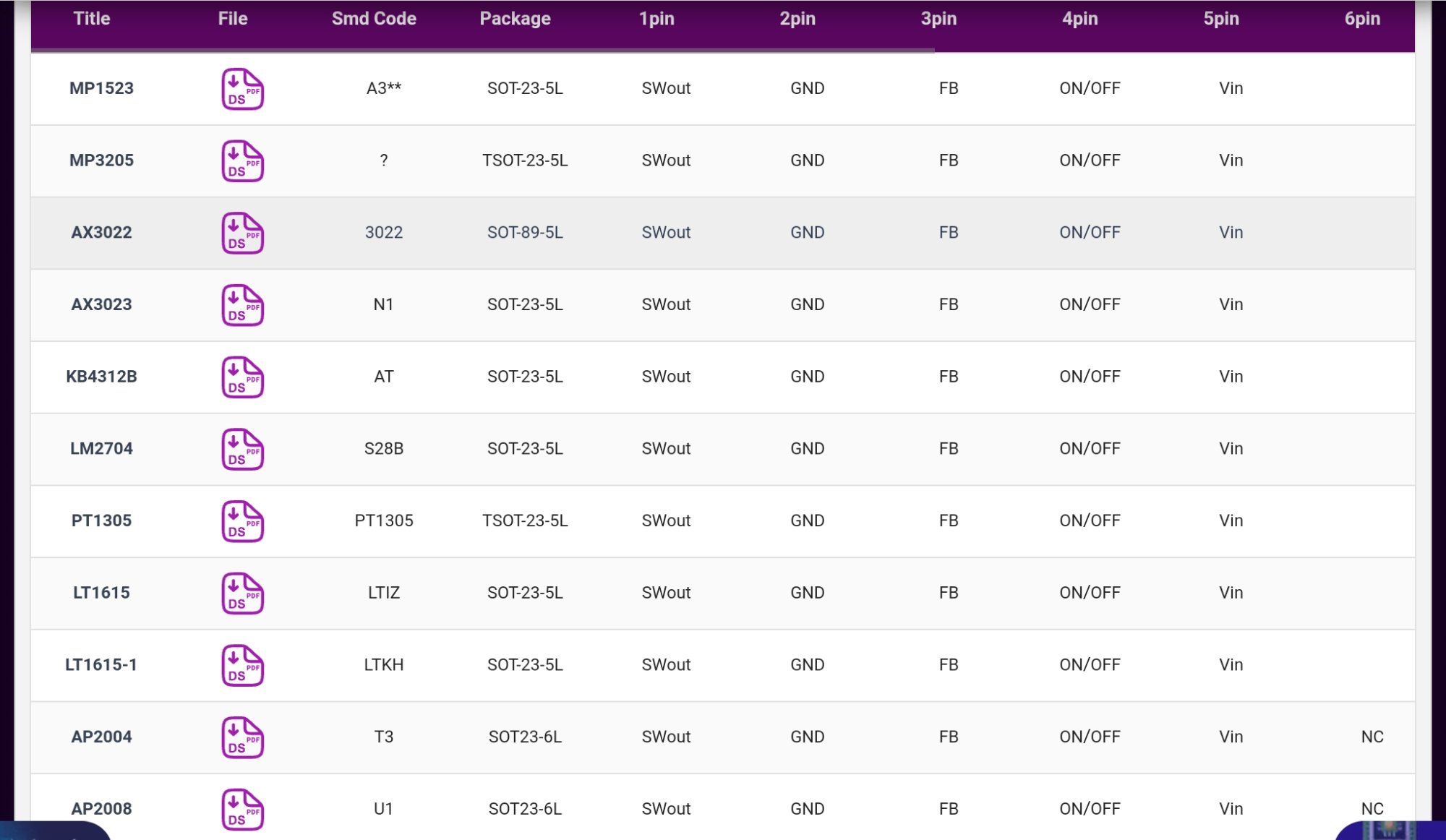

آیسی U103 در واقع MP1541DJ که DC-DC UP Coverter هست و مشابهات اونو در تصاویر زیر میذارم. البته برخی از این مشابهات شش پایه هست که اونا مد نظر نیست.
ضمن اینکه به نظر میرسه ورودی این آیسی U101 تامین میشه که اگر درست تشخیص داده باشم؛ میبایست به سلامت ایت آیسی هم توجه داشته باشید

دیتاشیت MP1541DJ ضمیمه شد



[infoshinfo]

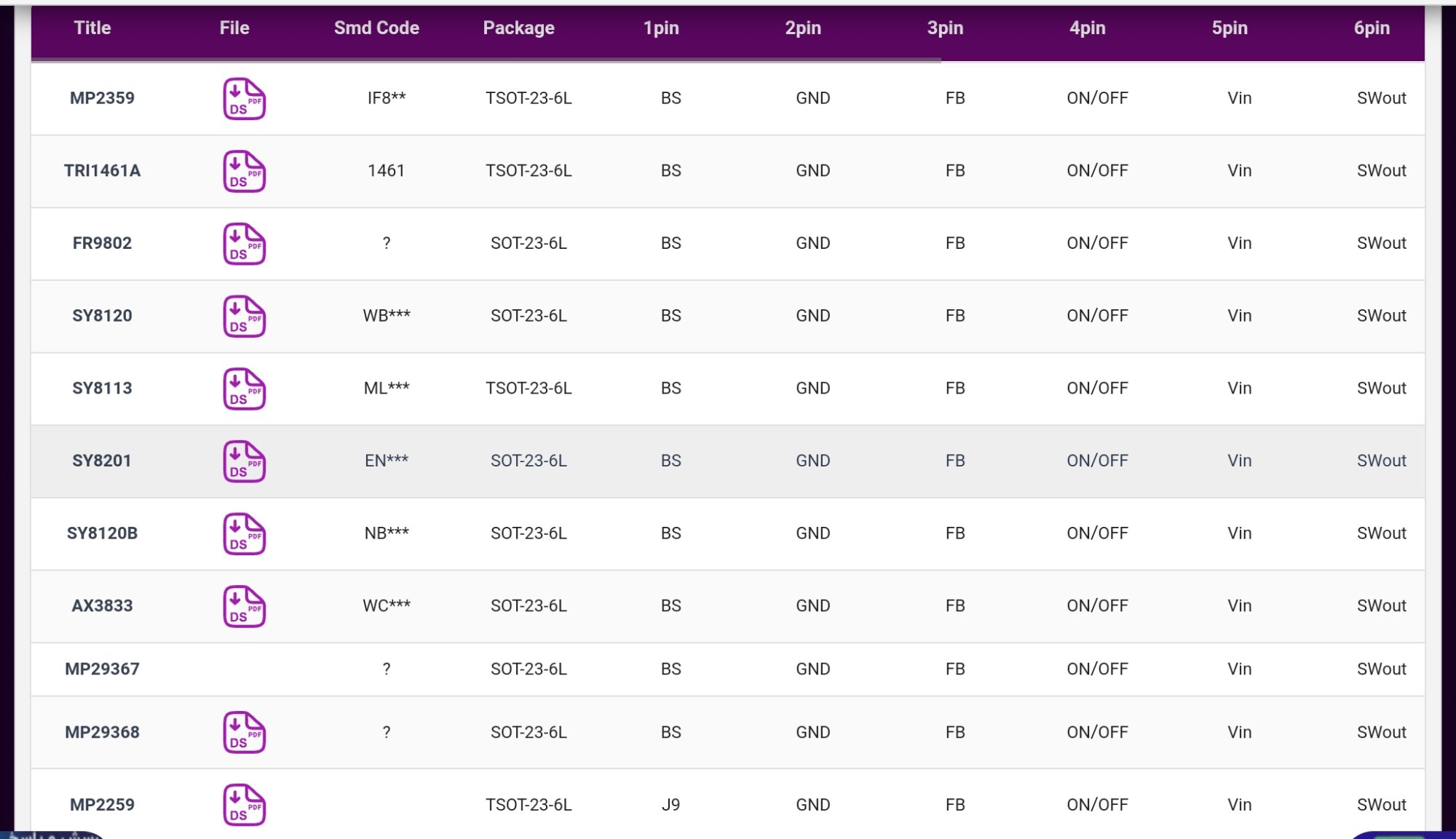

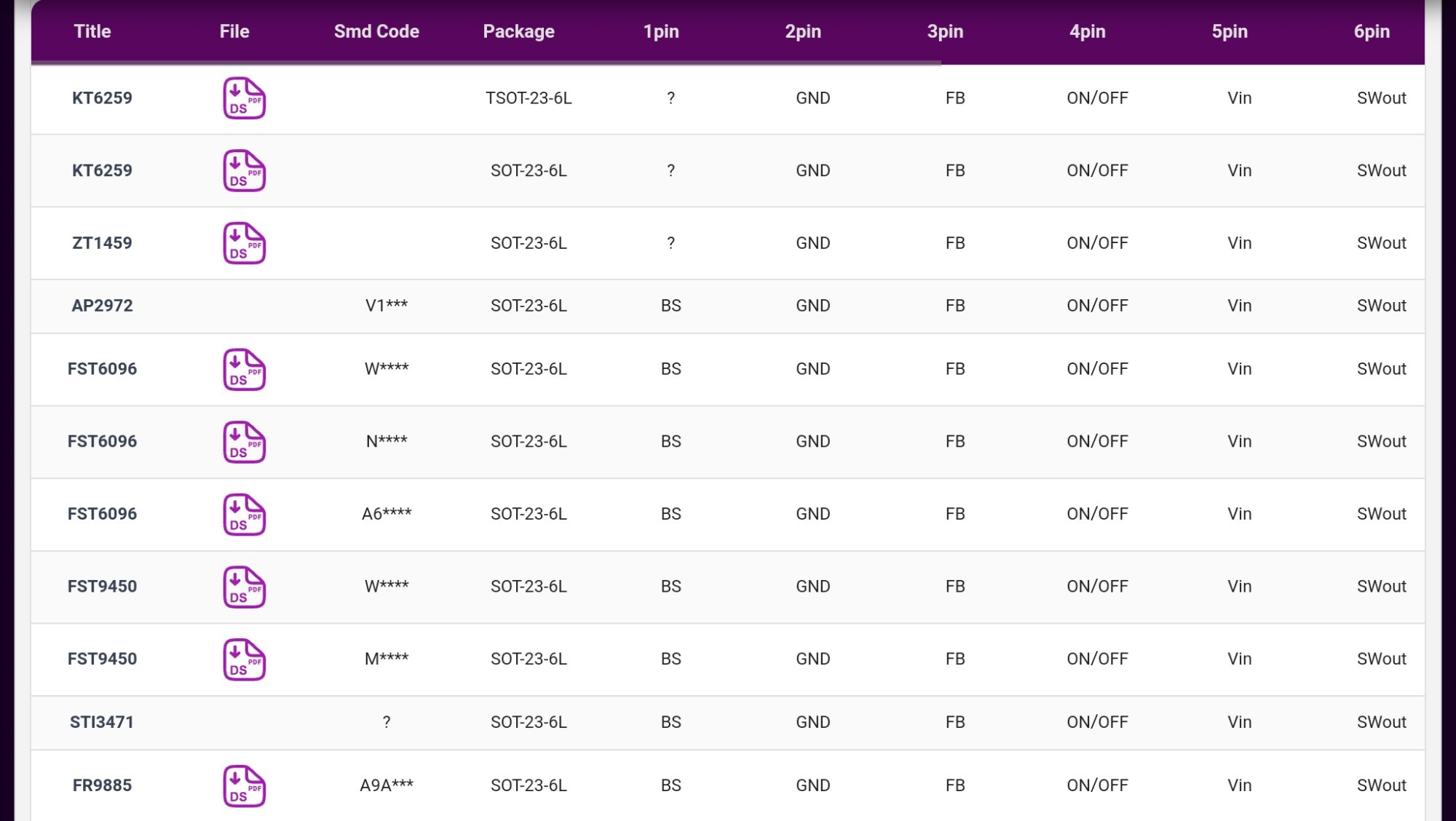

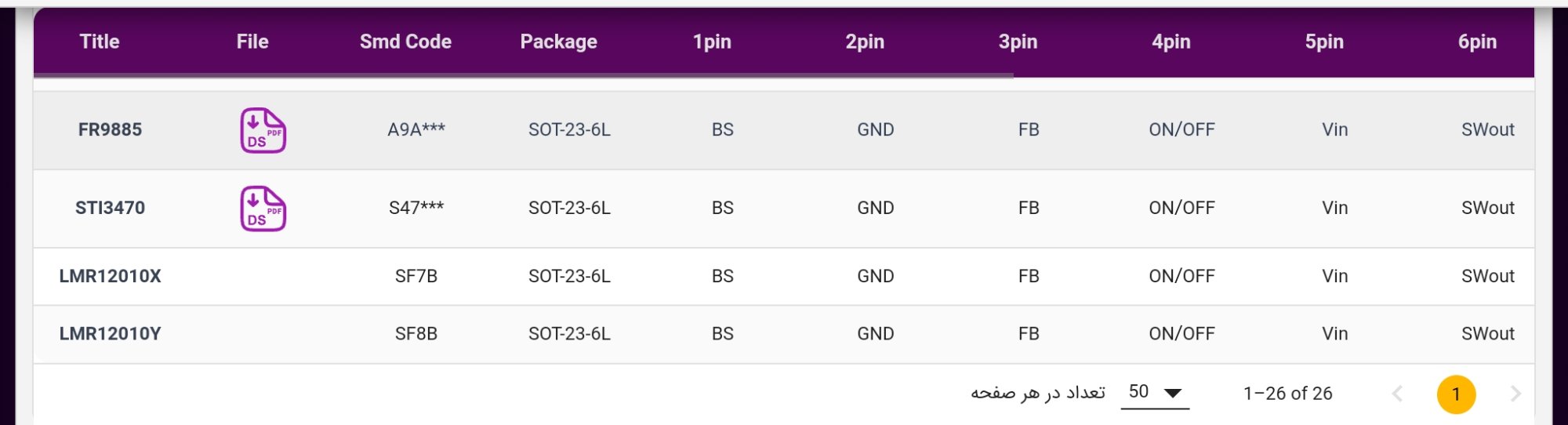

اما آیسی 1461 با پارت‌نامبر TRI1461 یه Step-Down DC/DC Converter هست که دیتاشیت اونو پیوست می‌کنم و تصاویر زیر هم آیسی‌هایی هست که تعداد زیادیش رو میشه جایگزین کرد.



[infoshinfo]

و آیسی U104 بخاطر اینکه بخشی از اتصالات پشت برد هست؛ نتونستم وظیفه پایه‌ها رو مشخص کنم.
اما با توجه به کد BV به پارت‌نامبر BIT3269 رسیدم که دیتاشیت اونو پیوست می‌کنم؛ بررسی بفرمایید.

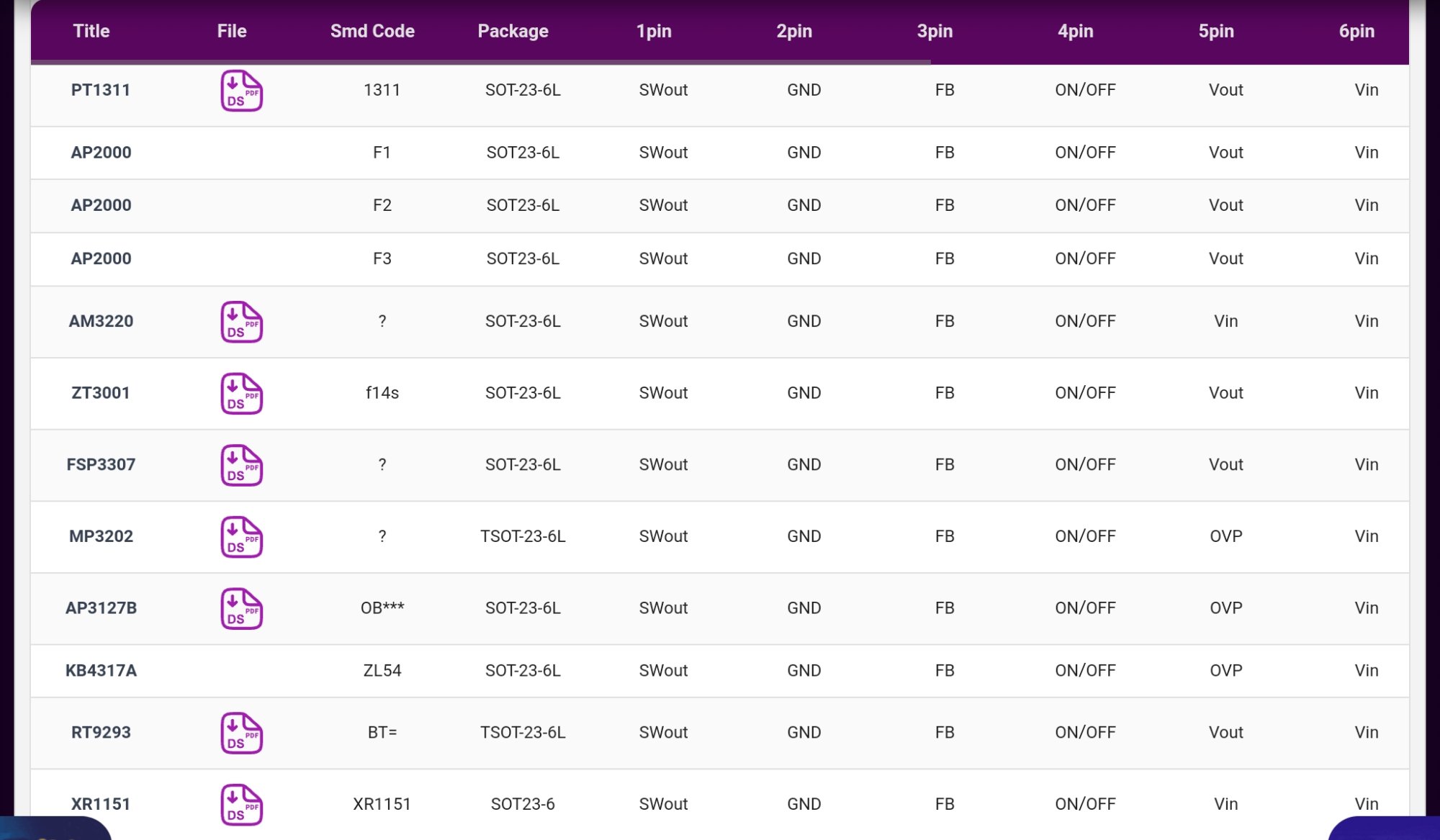

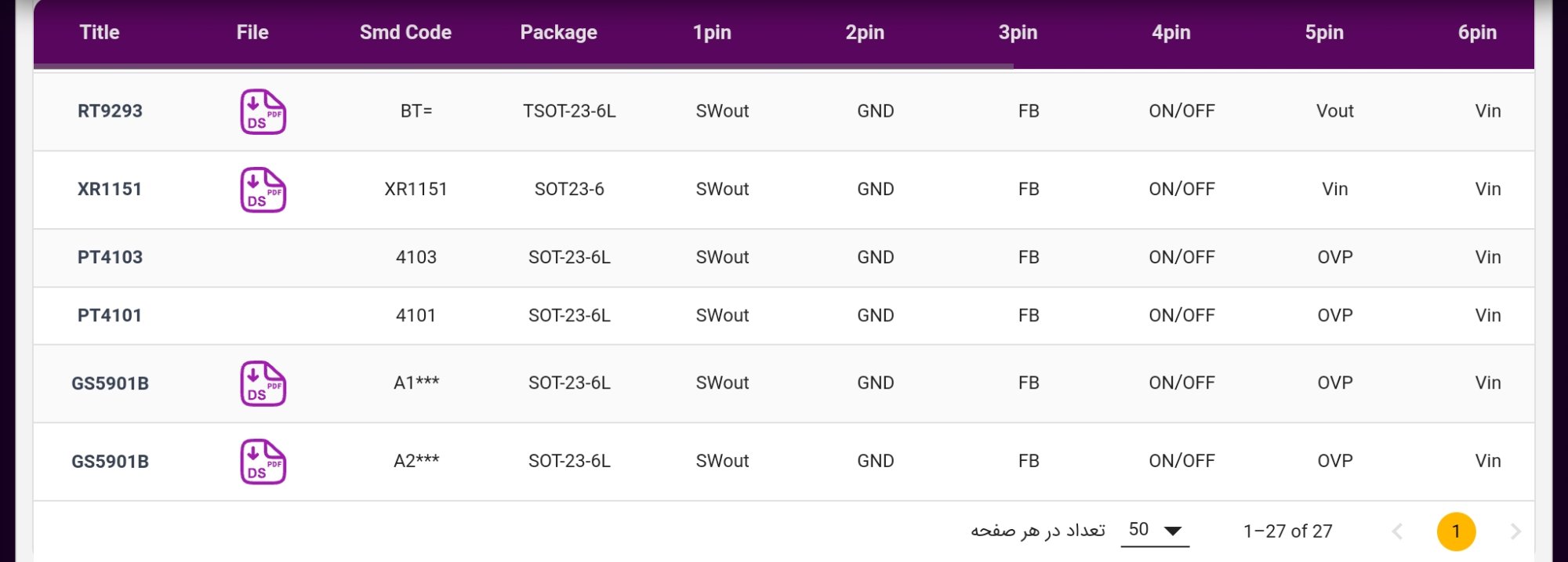

اگر پارت‌نامبر BIT3269 درست باشه، در تصاویر زیر قطعاتی که پین 5 اونها OVP یا (Over voltage protection) با BIT3269 هم‌خوانی داره. البته همخوانی پکیج هم مدنظرتون باشه.



[پاپ]

دستتون می‌بوسم بسیار بسیار ممنونم واقعا شرمنده شدم.استاد راستش ایسی و رگولاتور های روی برد نه می‌تونستم تحلیل کنم ونه دیتاشیتی پیدا کنم.فقط چندتا ایسی و رگولاتور بصورت کلی از آیفون میلانی سفارش داده بودم.که متاسفانه نمیتونم متوجه بشم مشابه هست یا نه،
اگه امکانش هست ؟من صفحه قبل شماره ایسی ها به همراه شکل و مقدار ولتاژ ورودی و خروجی پایه های آنها نوشتم بنظر شما درست یا کدوم مشکل داره.من واقعا با این کدهای قطعات smd ونبود دیتاشیتی واضح کاملا گیج شدم.بازم سپاسگزارم



[amirshayan@]

سلام بهتر است بجای w373 از ای سی fp6378a که بیشترشون کد fiw18k دارند استفاده بشه اون ای سی برای ایفون مدل 1910 استفاده میشود بکلایت هم اگر خراب باشه ایفون در حالتی که مانیتورش روشنه چراغ قوه بندازی تصویر معلوم میشه برای من هم یکبار همین مشکل شما اتفاق افتاد و ایراد از برنامه دو ای سی gd25q127 بود و مجبور شدم بدم همکار پروگرام کنه و ایفون درست شد متاسفانه من فایلشون رو ندارم اگر فایل پروگرامی هر دو ای سی رو پیدا کردی لطفا در انجمن اپلود کن بقیه هم استفاده بکنند



[پاپ]

سپاسگزارم محبت فرمودید من رگولاتور 5 پایه برد تصویر که قبلا IB3HF مدل بود w373 که مشابه آن w773 بحاش قرار داده بودم الان رگولاتور برداشتم و رگولاتور fp63 گذاشتم متاسفانه تغییر نکرد همان ولتاژ هارو که روی ایسی اصلی داشتم روی پايه های fp63دارم. دوستان متاسفانه من توی یک شهر کوچیک هستم. اگه کسی برنامه برا پراگرام داره کمک کنه ممنونم



[پاپ]

نبود بکلایت تلویزیون با نور چک کردم ولی هرچی نور میگیرم متوجه چیزی توی ال سی دی نمی‌شم. انگار تصویر نداره. ولی ال سی دی با نمونه خودش چک شده مشکلی نداره



[infoshinfo]

اگه امکانش هست ؟من صفحه قبل شماره ایسی ها به همراه شکل و مقدار ولتاژ ورودی و خروجی پایه های آنها نوشتم بنظر شما درست یا کدوم مشکل داره

سلام
همانطور که قبلا هم عرض کردم؛ قطعات مشابه رو از جدول سایت انجمن استخراج کردم و با تطبیق تصویر ارسالی شما و کدهایی که اعلام فرمودید نتیجه‌گیری بالا رو انجام شد.
اما همکارانی که تجربه تعمیر آیفن بصورت تخصصی دارن؛ قطعا بهتر می‌تونن شما رو راهنمایی کنن.

آیسی U103 در واقع MP1541DJ که DC-DC UP Coverter هست

لازم هست در ابتدا نکته‌ای رو تصحیح کنم. در پست ۱۲ بجای U105 اشتباها U103 درج شد که پوزش می‌طلبم.

لیکن بنا به فرمایش شما:

ap7207 قرار دادم بجایbv773

در پست ۱۴ عرض شد احتمال قوی U104 باید BIT3269 با کد BV باشه.
فرمودید بجای این قطعه از AP7207 استفاده کردید که به نظر میرسد پارت‌نامبر دقیق آن APW7207 باشد؛ طبق مشخصات، این قطعه با BIT3269 مشابه است؛ اما در تصویر شما از قطعه‌ای با کد WTA3 استفاده کردید که نتوانستم پارت‌نامبر آن را پیدا کنم و نمی دانم این قطعه چیست.

رگولاتور w373 به جایIB3HF قرار دادم

متاسفانه اطلاعاتی از این قطعه نیز بدست نیاوردم و فقط در سایت آقای میلانی به نام این قطعه اشاره و هیچ دیتاشیتی در اختیار گذاشته نشده.
اگر شما دیتاشیت آن را دارید؛ محبت کنید تا تطبیق داده شود.



[پاپ]

دوستان کسی برد تصویر این مدل 1070iسراغ داره برا خرید لطفا اگه سراغ داشتيد شماره تلفنی لطف بفرمایید. ممنونم
