مشکل: جوش ندادن دستگاه جوش اینورتر

[behi0021]

نگفتید دستگاه با تغذیه دوبل کار می کنه یا تک مشخص کنید که ولتاژ منفی میخاد یا نه و دستگاه رو برای ولتاژ گیری با تغذیه جدا گانه راه اندازی کنید تغذیه جداگانه چند مزایا داره از خسارات احتمالی جلوگیری میکنه . اگه در بخش قدرت دستگاه ایرادی وجود داشته باشه و دستور پروتکت داده باشه با تغذیه خارجی پروتکت نمیکنه و عیب تا حدودی تفکیک میشه.

باشه تست میکنم با تغدیه خارجی ولی irfz24ها درایو نمیشن علت نداشتن سیگنال ایا میتنه تیسی سیگنال ساز خراب باشه.. میشه پروتکت را برداشت؟



[Poomm]

باشه تست میکنم با تغدیه خارجی ولی irfz24ها درایو نمیشن علت نداشتن سیگنال ایا میتنه تیسی سیگنال ساز خراب باشه.. میشه پروتکت را برداشت؟

تیسی سیگنال ساز چیه ؟ سیگنال رو ای سی ۳۸۴۶ میسازه از طریق irfz ها تقویت میشه و وصل میشه به اولیه ترانس پالس خروجی های ترانس پالس هم از طریق خازن و مقاومت گیت امیتر. Igbt ها رو درایو می‌کنه
تغذیه دوبله دستگاه



[fazilatii]

نقشه و مدار دستگاه


https://www.irantk.ir/threads/117069-نقشه-اینورتر-آنکور-200-یا-250-آمپر-و-مدل-جدید-جوشا



[fazilatii]

نقشه و مدار دستگاه


https://s18.picofile.com/file/8441105250/ZX7_200_250_IGBT.pdf.html



[behi0021]

تیسی سیگنال ساز چیه ؟ سیگنال رو ای سی ۳۸۴۶ میسازه از طریق irfz ها تقویت میشه و وصل میشه به اولیه ترانس پالس خروجی های ترانس پالس هم از طریق خازن و مقاومت گیت امیتر. Igbt ها رو درایو می‌کنه
تغذیه دوبله دستگاه

بله تغذیه دوبله واقعا وقتمو گرفت ولی جواب نداد گفتم اممان داره ایسی ۳۸۴۶ خراب باشه که سیگنالی نمی‌سازد چون تمام ولتاژام درسته پلتاژ شات دان هم در حد صفر هست پس علت خاموبش بودن ایسی ۳۸۴۶ نمیتونه پروتکت باشه بنظرت خود ایسی خراب نیست؟؟



[behi0021]

نقشه و مدار دستگاه


https://s18.picofile.com/file/8441105250/ZX7_200_250_IGBT.pdf.html

سلام باز نمیشود نقشه



[Poomm]

بله تغذیه دوبله واقعا وقتمو گرفت ولی جواب نداد گفتم اممان داره ایسی ۳۸۴۶ خراب باشه که سیگنالی نمی‌سازد چون تمام ولتاژام درسته پلتاژ شات دان هم در حد صفر هست پس علت خاموبش بودن ایسی ۳۸۴۶ نمیتونه پروتکت باشه بنظرت خود ایسی خراب نیست؟؟

ای سی های آپ امپ رو تست کنید روش تست شون رو استاد غزال کاملآ توضیح دادن خرابی آپ امپ ها هم می تونه سیگنال رو قطع کنه . فکر نکنم uc3846 خراب باشه نقشه ای که دوستمون معرفی کردن اگر اشتباه نکنم با دستگاه شما تفاوت داره



[محیاجان]

درود دوست عزیز
دوستان بخوبی راهنمایی کردند ولی چون تعداد پست ها زیاد و همچنین گزارشات جنابعالی ناقص سر در گم شدید
عزیزم وقتی همه ولتاژها صحیح است ولی خروجی ندارید یعنی اینکه IGBTها درایور نمیشن که مسئول درایور IGBTها همون ۴ تا irfz هستن
۱- هر ۴ تا irfz رو تست کن سالم باشند پایه ها نسبت به هم اتصال کوتاه نباشن
۲- ولتاژ پایه درین یا همون پایه وسط irfz ها رو نسبت به گراند اعلام کن
۳- ولتاژ پایه گیت هر ۴ تا irfz رو نسبت به گراند اعلام کن
۴- یه زحمتی بکش چند تا خازن الکترولیت کوچیک تو همون قسمت است تست کن اصلا ولتاژ دارند که احتمالا روی یکی ولتاژ نمیاد
موارد بالا رو با دقت تست کن و اعلام نتیجه تا عزیزان و اساتید بهتر راهنماییتون کنند
سپاس



[alireza1370@]

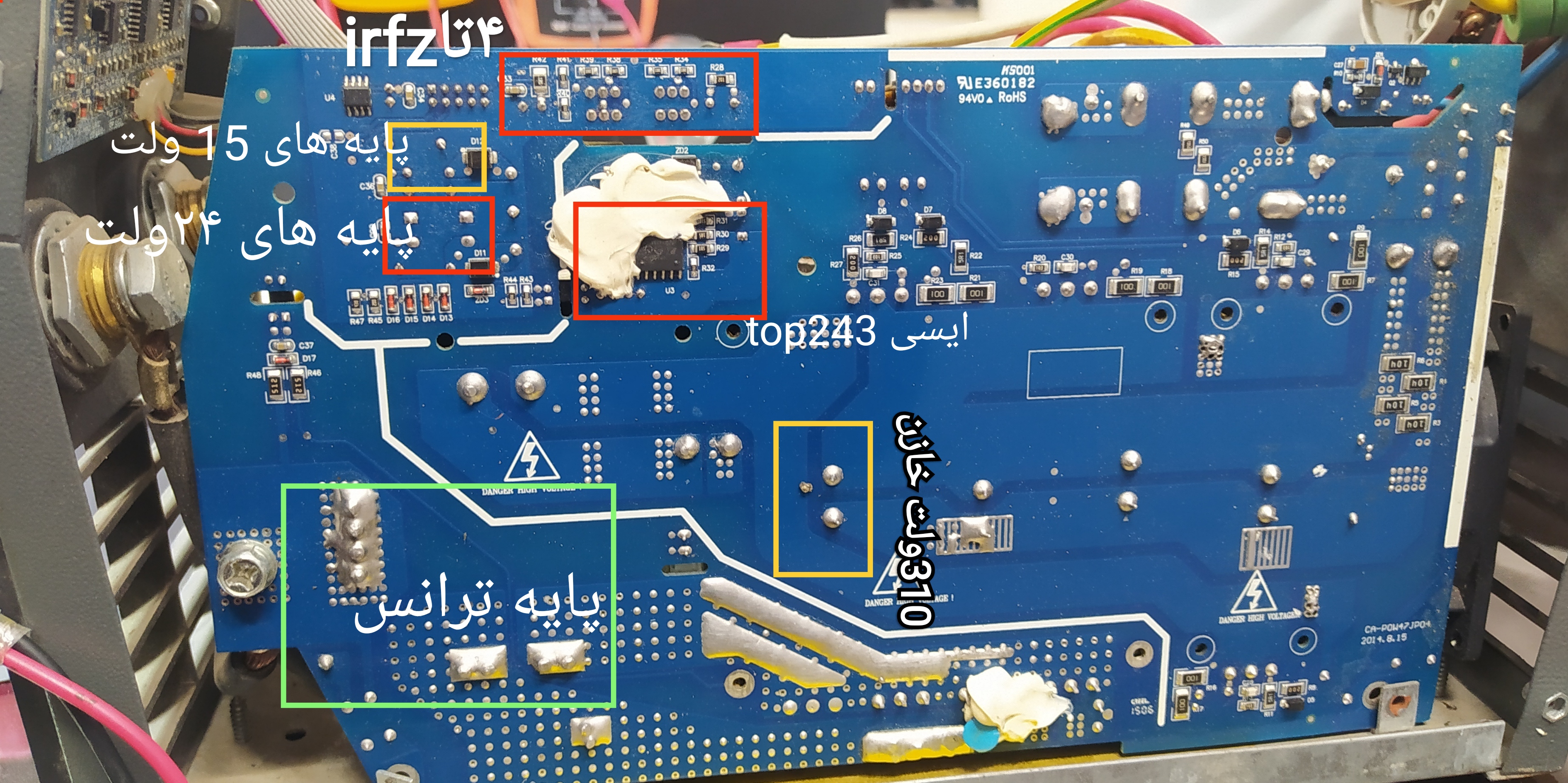

سلام دیود دوبل سالمن .ای جی بی تی هام سالم هستن زیر چسب سیلیکون هم تو عکس گذاشتم چه ایسی بود .راستش من دنبال ایسی سیگنال ۳۵۲۵ گشتم ولی انگار نداره
مشاهده فایل‌پیوست 180009

روی برد اسیلاتوره آی سی ۳۵۲۵



[alireza1370@]

سلام دوست عزیز سیگنال دستگاه رو چک کنید شماره ای سی ها رو مشخص کنید

سلام پایه وسط irfz چک کن باید سیگنال داشته باشی اگه نبود آی سی ka3525 یا SG3525 تعویض کنید smd ترانس ct خروجی چک شود
