جدول شناسایی و انتخاب تراشه های منحصر به فرد BP

[Service Manual]

سلام قطعات زير به ليست اضافه شدند :

STR-W6200
STR-W6051
STR-W6052
STR-W6053

با پکيج :

TO-220F-6L



[parviz407]

باسلام:لطفااین آی سی هارابه لیست اضافه کنید:
5m0365R/5L0365R/5L0265R



[Service Manual]

باسلام:لطفااین آی سی هارابه لیست اضافه کنید:
5m0365R/5L0365R/5L0265R

سلام

اين تيپ آي سي ها با دو پکيج TO-220F-4L و DIP-8 در ليست هستند .

آي سي هاي OB2273AP و OB2273MP به ليست اضافه شدند .



[asd gegar]

سلام

مشابه آي سي OB2273AP چی میباشد؟؟؟؟

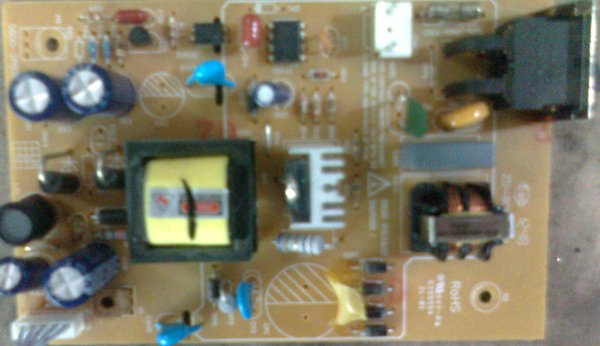

در پاور رسیور استارایکس کار گذاشته شده
سپاسگزارم



[Service Manual]

سلام

قطعات زير به ليست اضافه شدند :

[LEFT][INDENT]PN8106
PN8122
PN8136
PN8137
PN8147
PN8149
AP8266
AP8269
AP8012C
AP8022F[/INDENT][/LEFT]



[Service Manual]

سلام

مشابه آي سي OB2273AP چی میباشد؟؟؟؟

در پاور رسیور استارایکس کار گذاشته شده
سپاسگزارم

سلام

البته این سوال توی بخش غیر تخصصی هم پرسیده شده بود ، ولی چون ممکن هست بعضی از دوستان به این بخش دسترسی نداشته باشند اینحا هم پاسخ دادم .

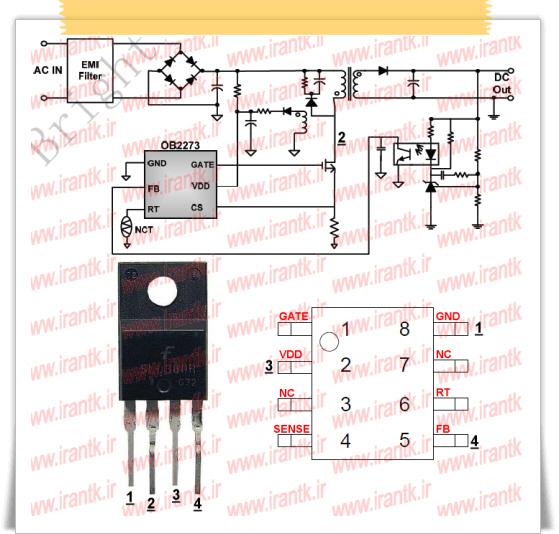

این آی سی تا به این لحظه مشابهی که دقیقا پایه هاش مثل خودش باشه نداره اما به جاش میتونید از 5M0380 استفاده کنید .

پايه هاي يک و دو و سه چهار رو براي سري 5m و روي مدار براي شما مشخص کردم طبق تصوير متصل کنيد :



آی سی و ترانزیستور FET هم از مدار خارج کنید .



[Service Manual]

سلام

قطعات زير به ليست اضافه شدند :

[LEFT][INDENT]RM6203
XY6112
CR6203[/INDENT][/LEFT]



[Service Manual]

سلام

قطعات زير به ليست اضافه شدند :

[LEFT][INDENT]SD6860
SD6861
SD6862
SD6863
SD6864
FAN7530[/INDENT][/LEFT]



[Service Manual]

سلام

آي سي ICE3BR1765J به ليست اضافه شد .



[Service Manual]

سلام

آي سي GW6203 به ليست اضافه شد .
