تجربیات: جایگزین ای سی تغذیه SD6834به جای SD6830

[randomboot]

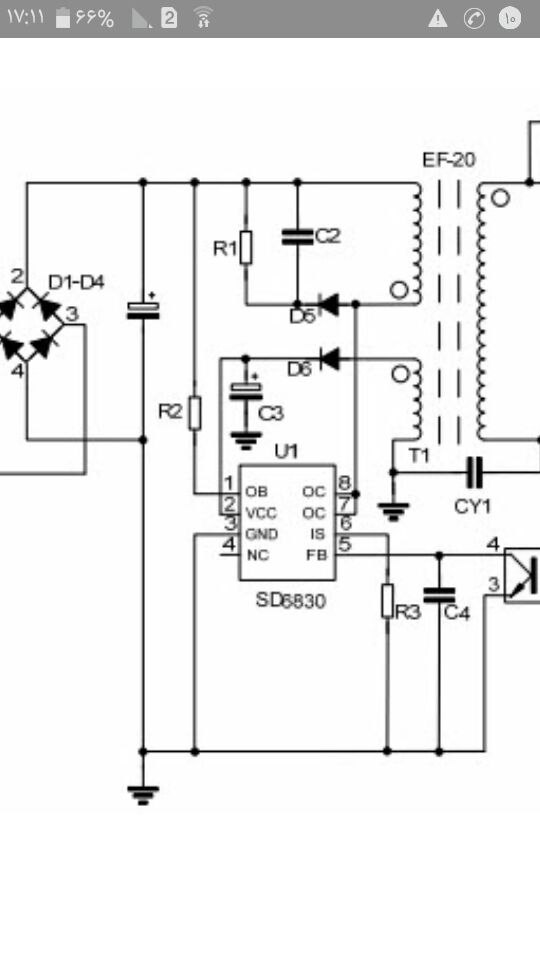

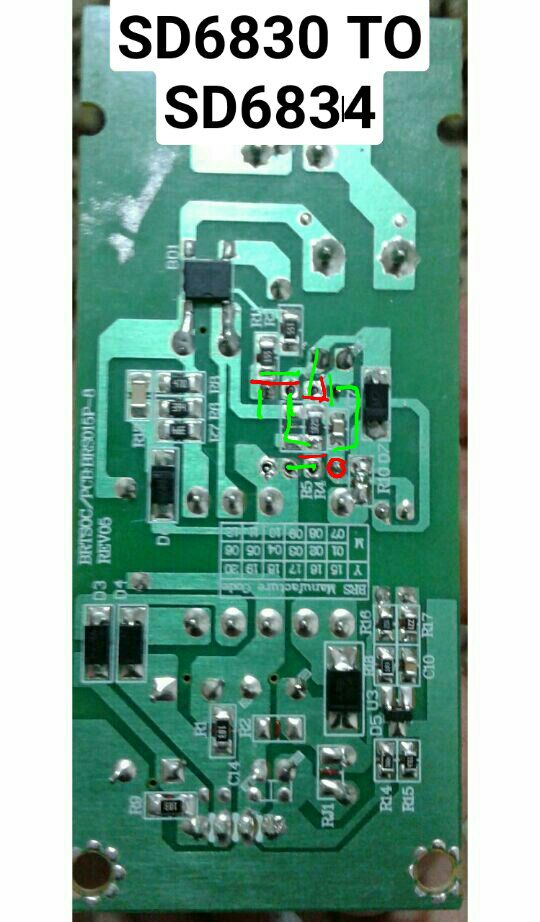

جایگزین ای سی تغذیه SD6834به جای SD6830 ای سی قبلی SD6830 بود گیرم نیومد بجاش با تغیرات مدار SD6834 جایگزین کردم نقاطی که با رنگ قرمز خط کشیدم باید قطع بشه و نقاط سبز رنگ باید وصل بشه

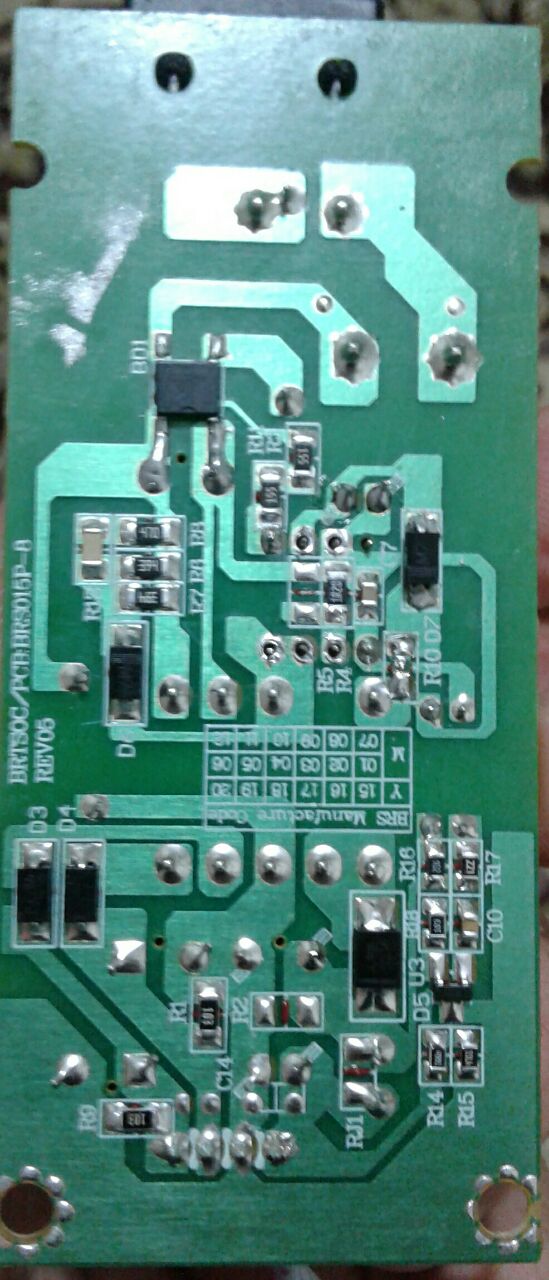

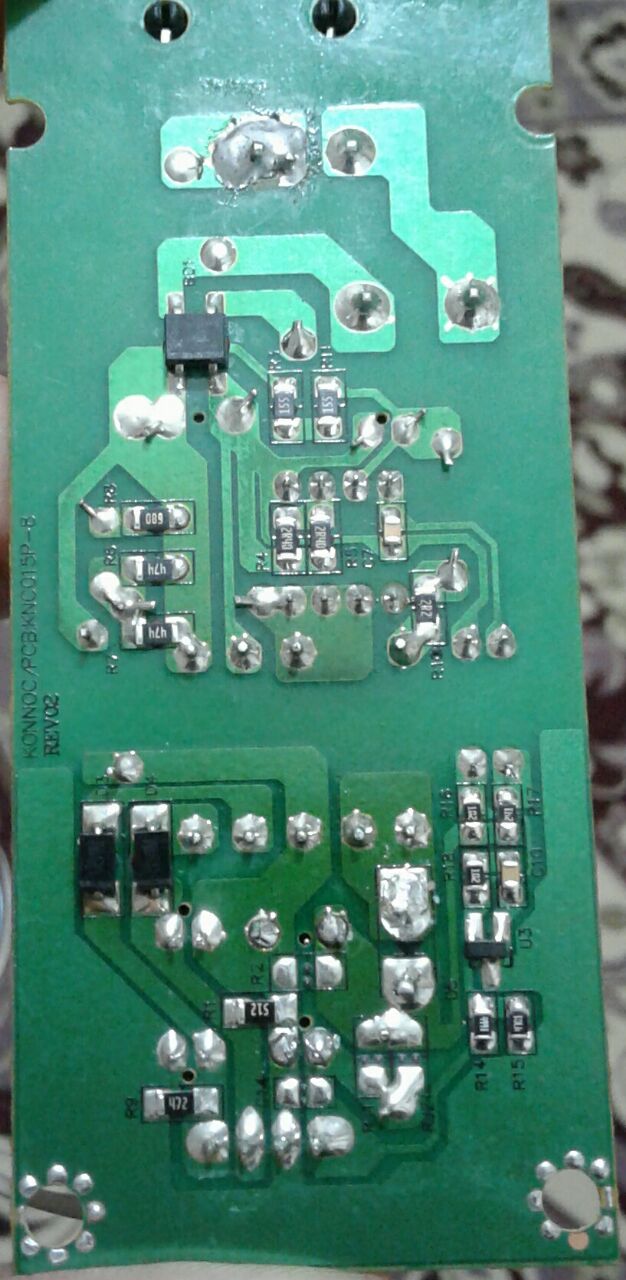

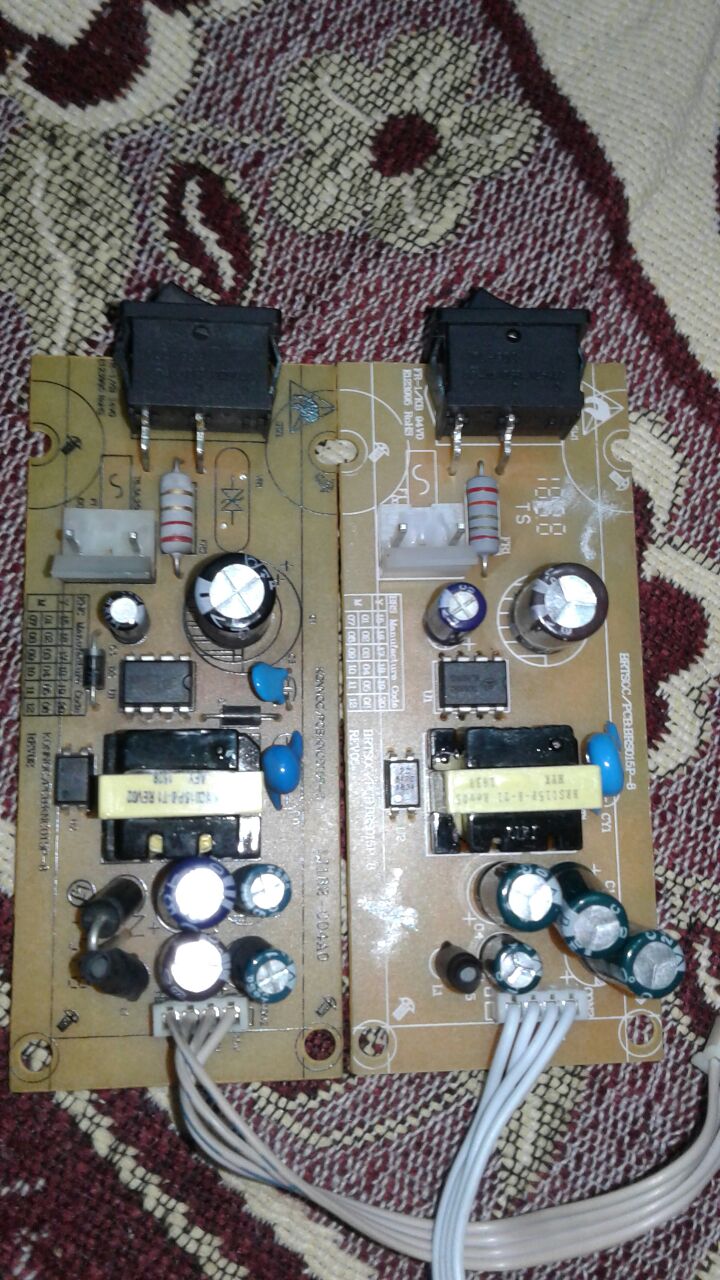

امیدوارم بدردتون بخوره تغییراتی رو برد تغذیه دادم و جایگزین کردم اینم عکسش[hide]

تقدیم به شما دوستان[/hide]



[izeh]

برادر عزیز سری آی سی های sd68x رو بدونه هیچگونه تغیری در مدار میتونی به جای هم استفاده کنی تفاوت اینها فقط در توان آنها میباشد ولی شماتیک پایه ها دقیقا" همانند یکدیگر میباشد و نیازی به تغییر در مدار نمیباشد



[~H03in~]

برادر عزیز سری آی سی های sd68x رو بدونه هیچگونه تغیری در مدار میتونی به جای هم استفاده کنی تفاوت اینها فقط در توان آنها میباشد ولی شماتیک پایه ها دقیقا" همانند یکدیگر میباشد و نیازی به تغییر در مدار نمیباشد

با سلام

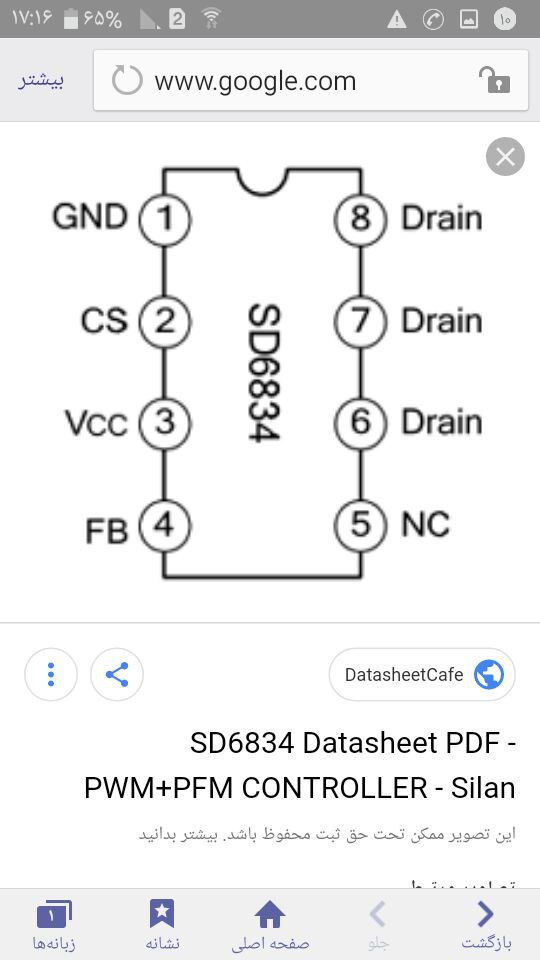

طبق دیتاشیت و عکسی که ارائه شده گفته شما صحیح نیست



[azarbai]

برادر عزیز سری آی سی های sd68x رو بدونه هیچگونه تغیری در مدار میتونی به جای هم استفاده کنی تفاوت اینها فقط در توان آنها میباشد ولی شماتیک پایه ها دقیقا" همانند یکدیگر میباشد و نیازی به تغییر در مدار نمیباشد

این گفته شما حداقل در مورد این دو آی سی اشتباه هست. حداقل پایه های drain رو نگاه میکردید بعد این رو مینوشتید.



[randomboot]

بله دوستان این مورد فرق داره پایه ها متفاوت هست وگرنه من بیکار نبودم کلی وقت گذاشتم تا بتونم به ساده ترین روش جایگزین کنم



[سیداحمدخلیلی]

با سلام خیلی ممنون زحمت کشیدیدمهندس ولی من 2 ایسی خراب کردم کار نکرد حتبی یکش را از روی دیتاشیت تعقیر پایه دادم بازم سوخت وکار نکرد بهر صورت ممنون وقت گذشتید منظورم 6830 به جای6834



[randomboot]

هر ۲ ای سی تو بازار هس اما خب بعضی جاها پیدا نمیشه گمونم شما برعکس اموزش من رو میخواستین



[Ahmadkhlili]

بله درست متوجه شدیدمن sd6830 را به جایsd6834خواستم جایگزین کنم بازم تشکرمهندس زحمت کشیدید



[Ahmadkhlili]

بله مهندس درست متوجه شدید منsd6830راخواستم به جایsd6834 جایگزین کنم درهرثورت ممنون زحمت کشیدید



[izeh]

من الان بیش از دویست مورد انجام دادم بدون کوچکترین تغییر در مدار
اصراری هم ندارم که دوستان اون رو تایید کنند.یه چند وقتیه که آی سی های sd6834 تو بازار خرابه و تقلبی من به جای اون از sd6830 که از آقای امیر آی سی گرفتم استفاده میکنم
