VCC = صفر
دیود های شاتکی رو از مدار خارج کردم
تمام هیت سینک ها + فن و باز کردم صدا از ترانس اصلی میاد با چک کردن اهمی تمام پایه های ورودی و خروجی ترانس حدود 2 الی 3 اهم نشون میده
آخرین ویرایش:
VCC = صفر

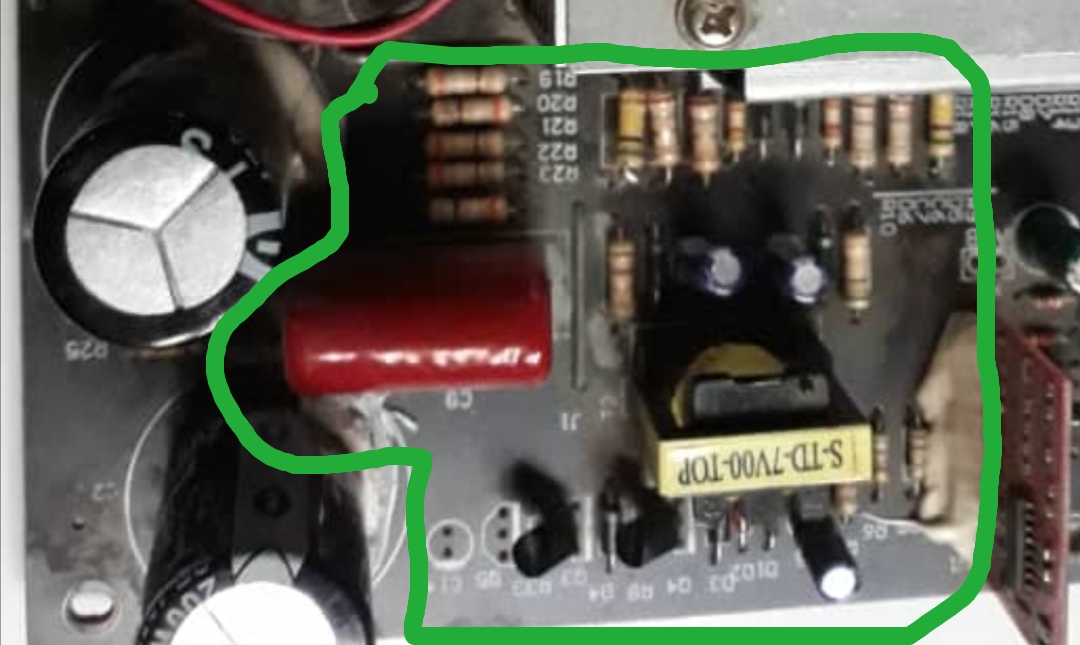

تمام قطعات، مقاومت ها و خازن های این قسمت رو چک کنید
قطعات این قسمت سالم هستن سه تا خازن 4.7 میکرو داشت که تعویض کردم
اتصال VCC و GND مشکلی نداره
VCC = صفر
دیود های شاتکی رو از مدار خارج کردم
تمام هیت سینک ها + فن و باز کردم صدا از ترانس اصلی میاد با چک کردن اهمی تمام پایه های ورودی و خروجی ترانس حدود 2 الی 3 اهم نشون میده
بله راه میدن

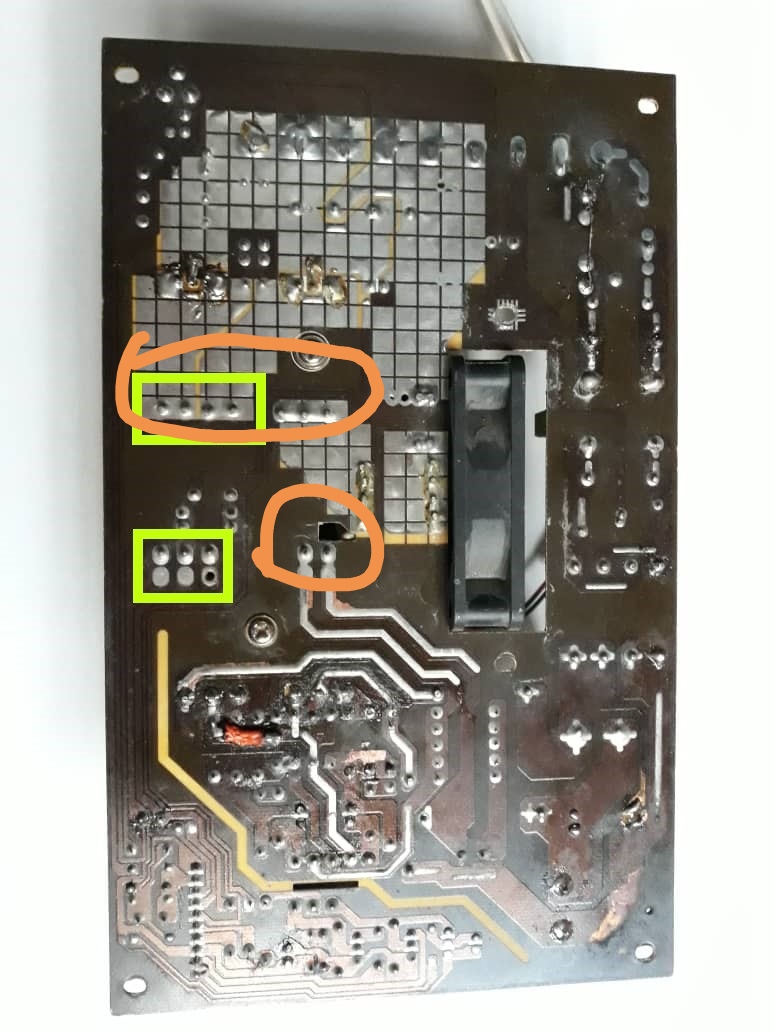

دایره بالایی، هر کدوم از پایه هاش فرقی نمیکنه. به یکی یا هر دو پایه ی دایره ی نارنجی رنگ پایینی راه میدن؟
