سوال: تعمیر منبع تغذیه اداک مدل PS 302

[محیاجان]

سلام دوستان
منبع تغذیه اداک مدل ۳۰۲ بعد از اتصالی ولتاژ روی ماکزیمم یعنی ۴۳ ولت گیر کرده و هیچ یک از کلید ولوم ها کار نمیکنن...

(دلیل اتصال برخورد سیم های مثبت و منفی منبع به همدیگر به مدت بالای چند ثانیه یا در طول روز مکرر به هم بخورن ...
دوتا منبع من به همین دلیل اتصال کردن)

بعد از بررسی مدار دوتا ترانزیستور2N3055 و یکی از مقاومت های فک میکنم ۱۰۰ اهم (مولتی متر عدد۸۹ اهم نشون میده ) سوخته بودن

باتوجه به اینکه ترانزیستورهای2N3055 موجود در بازار بدرد نمیخورن می‌خوام از ترانزیستور 2sc5200 استفاده کنم و همچنین ترانزیستورBD137 که سالمه رو تعویض و BD139 جایگزین کرده و مقاومتی که بالا ذکر کردم خرابه (۱۰۰ اهم) رو بجاش از مقاومت 22% اهم استفاده کنم ...چند عکس پیوست عزیزان اگه نظر یا راهنمایی کنن ممنون میشم

http://www.upsara.com/images/a802361_.jpg

http://www.upsara.com/images/o047329_.jpg

http://www.upsara.com/images/s904298_.jpg



[محیاجان]

سلام دوستان
منبع تغذیه اداک مدل ۳۰۲ بعد از اتصالی ولتاژ روی ماکزیمم یعنی ۴۳ ولت گیر کرده و هیچ یک از کلید ولوم ها کار نمیکنن...

(دلیل اتصال برخورد سیم های مثبت و منفی منبع به همدیگر به مدت بالای چند ثانیه یا در طول روز مکرر به هم بخورن ...
دوتا منبع من به همین دلیل اتصال کردن)

بعد از بررسی مدار دوتا ترانزیستور2N3055 و یکی از مقاومت های فک میکنم ۱۰۰ اهم (مولتی متر عدد۸۹ اهم نشون میده ) سوخته بودن

باتوجه به اینکه ترانزیستورهای2N3055 موجود در بازار بدرد نمیخورن می‌خوام از ترانزیستور 2sc5200 استفاده کنم و همچنین ترانزیستورBD137 که سالمه رو تعویض و BD139 جایگزین کرده و مقاومتی که بالا ذکر کردم خرابه (۱۰۰ اهم) رو بجاش از مقاومت 22% اهم استفاده کنم ...چند عکس پیوست عزیزان اگه نظر یا راهنمایی کنن ممنون میشم

http://www.upsara.com/images/a802361_.jpg

http://www.upsara.com/images/o047329_.jpg

http://www.upsara.com/images/s904298_.jpg

دوستان بجای ترانزیستور قابلمه ای 2n3055 چه ترانزیستوری میتونم مشابه بزنم ..
من ترانزیستور2sc5200 گذاشتم جواب نداد
لطفاً راهنمایی کنین



[habbib]

دوستان بجای ترانزیستور قابلمه ای 2n3055 چه ترانزیستوری میتونم مشابه بزنم ..
من ترانزیستور2sc5200 گذاشتم جواب نداد
لطفاً راهنمایی کنین

با درود
ترانزیستور 2sc5200 عالی و بدون نقص هست فقط امیدوارم در این بد بازار تونسته باشی جنس مرغوبش رو تهیه کنی
tip35 هم فوق العاده عالی میباشد خیلی خوبه
c5198 هم بسیار عالی میباشد فقط باید جنس مرغوب اینها رو رو تهیه کنی
ترانزیستوری که خودت تهیه کردی خیلی عالی هست اگر سالم باشه پس بخش دیگه ای از مدار مشکل داره باید بررسی کنی



[sajad m2]

دوستان بجای ترانزیستور قابلمه ای 2n3055 چه ترانزیستوری میتونم مشابه بزنم ..
من ترانزیستور2sc5200 گذاشتم جواب نداد
لطفاً راهنمایی کنین

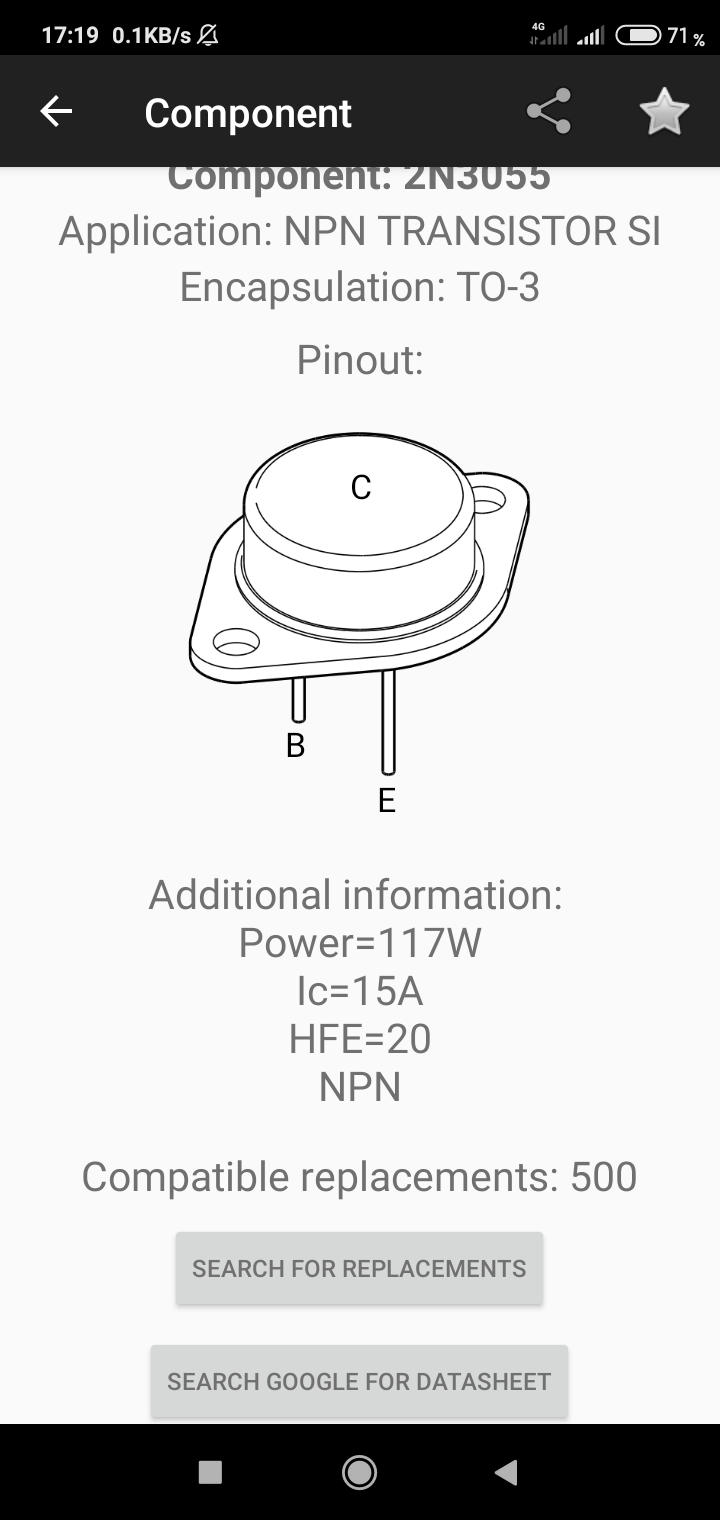

این نرم افزار تقریبا همه تعمیرکاران باید داشته باشن
اگر به دردت میخوره نصب کن تو قسمت سرچ نرم‌افزار اسم قطعه رو میزنی
پایین جابگزین رو بهت میگه
https://play.google.com/store/apps/details?id=componentspinout.ammsoft.componentspinout[XCODE][PLAYER2][/PLAYER2][/XCODE]



[محیاجان]

با درود
ترانزیستور 2sc5200 عالی و بدون نقص هست فقط امیدوارم در این بد بازار تونسته باشی جنس مرغوبش رو تهیه کنی
tip35 هم فوق العاده عالی میباشد خیلی خوبه
c5198 هم بسیار عالی میباشد فقط باید جنس مرغوب اینها رو رو تهیه کنی
ترانزیستوری که خودت تهیه کردی خیلی عالی هست اگر سالم باشه پس بخش دیگه ای از مدار مشکل داره باید بررسی کنی

سلام حسین جان
جنس خوبش گرفتم ولتاژ روی کلکتور ۲۴ ولت دارم ولی خروجی ندارم همه المان‌های اطراف چک کردم شاید ایراد ایسی lm723 باشه چطور تست کنم



[محیاجان]

این نرم افزار تقریبا همه تعمیرکاران باید داشته باشن
اگر به دردت میخوره نصب کن تو قسمت سرچ نرم‌افزار اسم قطعه رو میزنی
پایین جابگزین رو بهت میگه
https://play.google.com/store/apps/details?id=componentspinout.ammsoft.componentspinout[XCODE][PLAYER2][/PLAYER2][/XCODE]

ممنون دوست عزیز نداشتم اکثرا از رو دیتاشیت ها من مشابه میزنم دمت گرم نصب میکنم



[habbib]

سلام حسین جان
جنس خوبش گرفتم ولتاژ روی کلکتور ۲۴ ولت دارم ولی خروجی ندارم همه المان‌های اطراف چک کردم شاید ایراد ایسی lm723 باشه چطور تست کنم

آی سی رو جایگزین کن
قیمتی هم ندارن چندتا آیسی یدکی تهیه کن و داخل خود تغذیه بزار باشه فقط اگر طوکت آیسی نداره حتما از سوکت استفاده کن که دیگه ممبعد راحت باشی
رگلاتور زنز ومقاومت های کم اهم مدار رو چک کن

جنس خوبش گرفتم ولتاژ روی کلکتور ۲۴ ولت

بسیار خب همین ترانزیستور عالی هست
ضمنا مشخص هست این تغذیه منبع خوبی هست درستش کن و قدرش رو بدون
ترانسش هم خیلی خوبه



[sajad m2]

دوستان بجای ترانزیستور قابلمه ای 2n3055 چه ترانزیستوری میتونم مشابه بزنم ..
من ترانزیستور2sc5200 گذاشتم جواب نداد
لطفاً راهنمایی کنین

ببین اینت به دردت میخوره
www.esam.ir/item/18284306/4-عدد-ترانزیستور-توشیبایی-معروف-2N3055



[محیاجان]

ببین اینت به دردت میخوره
www.esam.ir/item/18284306/4-عدد-ترانزیستور-توشیبایی-معروف-2N3055

ممنون سجاد عزیز

فک کنم ایراد برد جایی دیگه باشه امروز گفتم چک کامل کنم ببینم چی میشه
