مشکل: تعمیر مبدل 12 به 220

[tahaali9095]

بفرمایید

uupload.ir/files/2wh9_20150519_012727.jpg
uupload.ir/files/skth_20150519_012810.jpg

با سلام
مطابق با لینک های داده شده عکس ها مشاهده شدند.
پیشنهاد میشود تو نت یه سرچی بزنید و شماتیک حدودی این نو اینورترها را دانلود و مطابقت بدهید
اگر شده تمام فت ها را یکباره با هم تعویض تا به مشکل عدم تطابق بر نخورده فقط پایه ها به درستی مطابقت داده شود
اطلاع رسانی شود



[سفیر امید]

سلام. خیلی ممنون
لطفا شماره ها رو روی عکس هم مشخص کنید.
سپاس

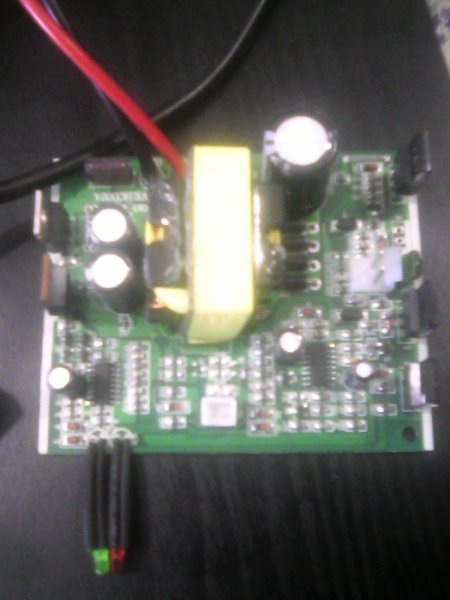

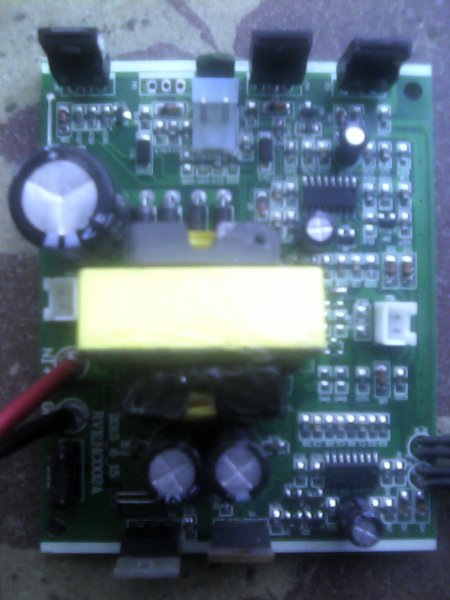

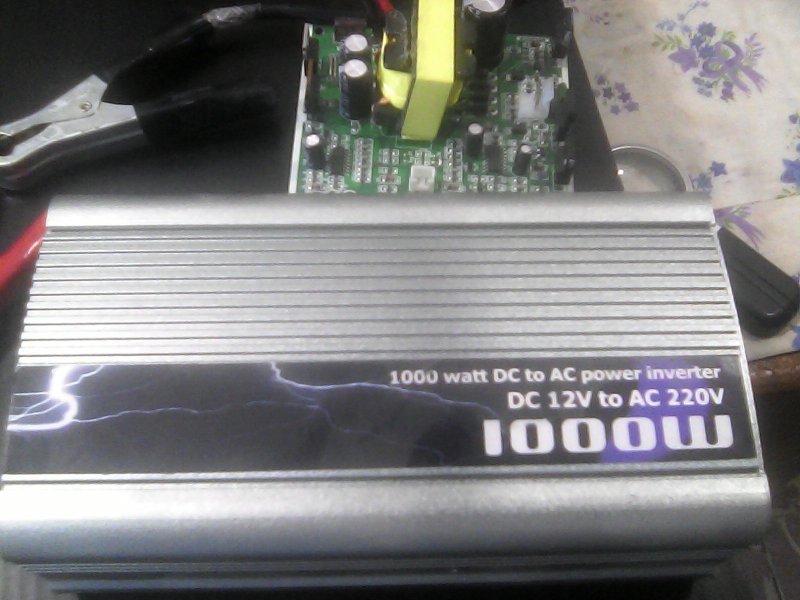

مشخصات عکس مبدل1000w



[reza_476]

باسلام

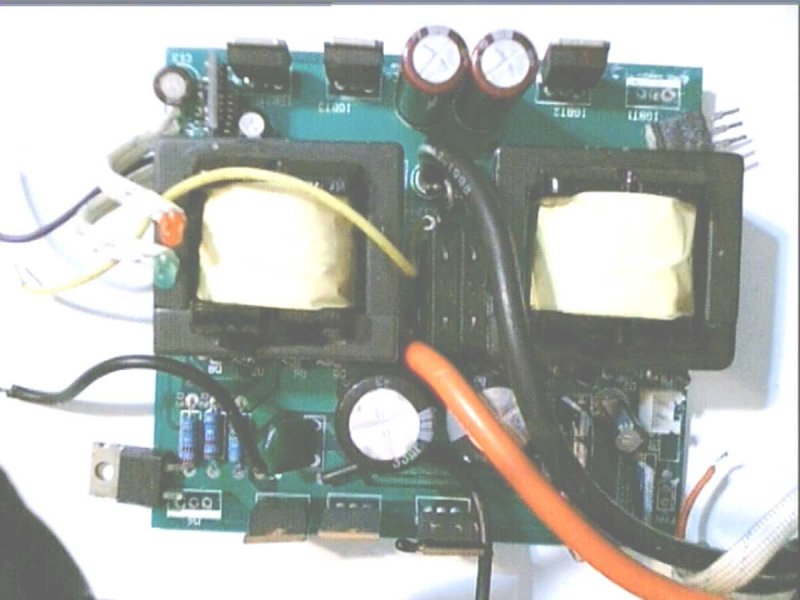

یادم افتاد منهم یکی مشابه این دارم باز کردم :



بالایی ها را نوشته IGBT1 تا IGBT4 چهار عدد و زیری ها 4 عدد ماسفت irf840 هستند

من باز کردم همانطور که در شکل میبیند از قطعات فوق یک عدد از بالایی و یک عدد از پایینی را از مدار جدا کردم ماسفت شماره دار را کاری ندارم
در سمت راست بالا IGBT1 را خارج کردم تکه ای از فلز خنک کننده اش هم بریده و نوشته روش را زیر چرخ فرز گرفته کاملا مشخص است

[hide]من آنرا با روش های مختلف تست ماسفت بررسی و آزمایش و با ماسفتهای دیگر مقایسه کردم و مطمئنم ماسفت میباشد
تقریبا مشابه اش را نیز یافتم[/hide]



[reza_476]

باسلام

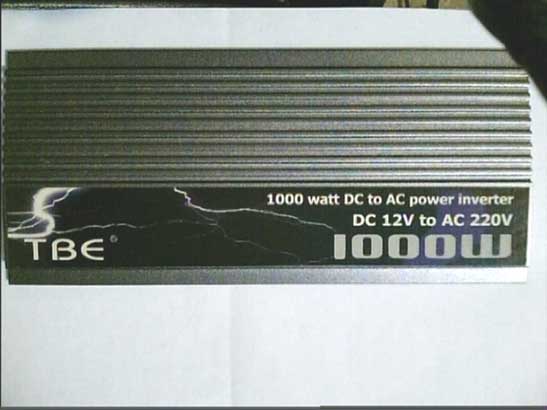

اینهم عکس درب کشویی آن که مشخصات اینورتر را ارائه میدهد:



حتی در مدار سیم مثبت و منفی فن را مستقیما بدون اینکه سر سوکت بزند به کنار سوکت لحیم کرده بود و از ماسفتهای 840 نا مرغوب استفاده کرده است



[reza_476]

باسلام

همانطوریکه در تاپیکهای قبل هم عکسها را میبینیم سه مدل مدار مختلف ولی مشخصات برچسب و اندازه جعبه هایشان یکی است احتمالا اولی که قطعاتش سوخته خروجی کمتر از 1000 وات بوده که جریان زیادی کشیده و سوخته است.



[amirparto]

البته ظاهرا این بورد شما با اونی که من فکر میکردم تفاوت داره.
اگه بتونی نقشه قطعات رو بکشی میتونم بگم دقیقا چی بوده

از اونجایی که روی آی سی ها رو هم تراشیدن فقط میتونم بلوک قدرت رو بکشم که یکم زمان میبره



[amirparto]

با سلام
مطابق با لینک های داده شده عکس ها مشاهده شدند.
پیشنهاد میشود تو نت یه سرچی بزنید و شماتیک حدودی این نو اینورترها را دانلود و مطابقت بدهید
اگر شده تمام فت ها را یکباره با هم تعویض تا به مشکل عدم تطابق بر نخورده فقط پایه ها به درستی مطابقت داده شود
اطلاع رسانی شود

ممنون از کمکتون



[amirparto]

مشخصات عکس مبدل1000w

بابت قرار دادن عکس ها سپاس گزارم
پس تقریبا قسمت قدرت مدارها یکسانن
شماره ی IGBTهای مدارهای شما هم پاک شده؟



[amirparto]

باسلام

همانطوریکه در تاپیکهای قبل هم عکسها را میبینیم سه مدل مدار مختلف ولی مشخصات برچسب و اندازه جعبه هایشان یکی است احتمالا اولی که قطعاتش سوخته خروجی کمتر از 1000 وات بوده که جریان زیادی کشیده و سوخته است.

جالبه، انگار همه رو از رو یه مدار با فت های مختلف ساختن. باید ماسفت های سالم رو هم با جنس بهتر عوض کنم. شما چه شماره ای رو پیشنهاد میدید؟ هم برای فت ها هم IGBT ها
ضمنا دو ترانزیستور SMD هست که IGBT ها رو درایو میکنه، یکی IGBT1,4 و دیگری IGBT2,3 رو . یکیش سوخته و حروفش مشخص نیست. محبت بفرمایید ببینید با هم یکسانن؟

ببخشید سوالاتم طولانی شد



[reza_476]

باسلام

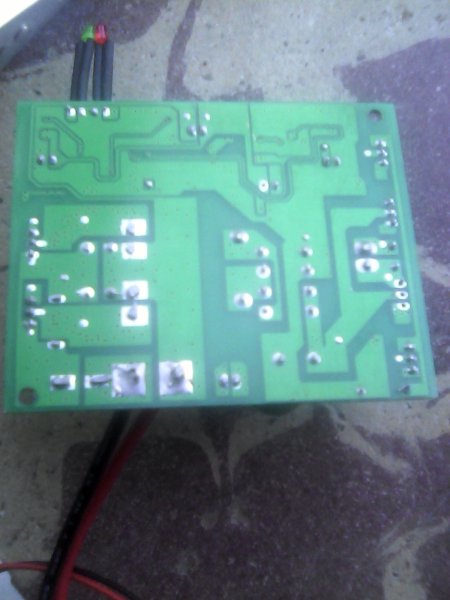

ترانزیستورهای IRF840 از نوع مرغوب تهیه کن کلا زیر برد مدار چاپی اینورتری که دارم هیچ قطعه ای وجود ندارد
بجای آنها سه مازول کوچک فیبر مدار چاپی یکی در بالا چپ سمت چپ IGBT4 و دوتای دیگر پایین راست زیر کابل مشکی یا منفی 12 ولت قرار دارند و روی آنها آی سی ودیگر قطعات اس ام دی برای تغذیه نصب شده است. و یکی از آنها روی قطعات نیز قیر زدند امان از دست هموطنان حسود و حریص و تنگ نظر، که اینهمه با تولیداتشان جمع میکنند به کجا میرسند چاه کن ته چاه است!!!!!
آن ترانزیستور سوخته اس ام دی هم هم احتمالا مشابه درایور دومی است
