مشکل: تعمیر مبدل 12 به 220

[amirparto]

سلام دوستان گرامی

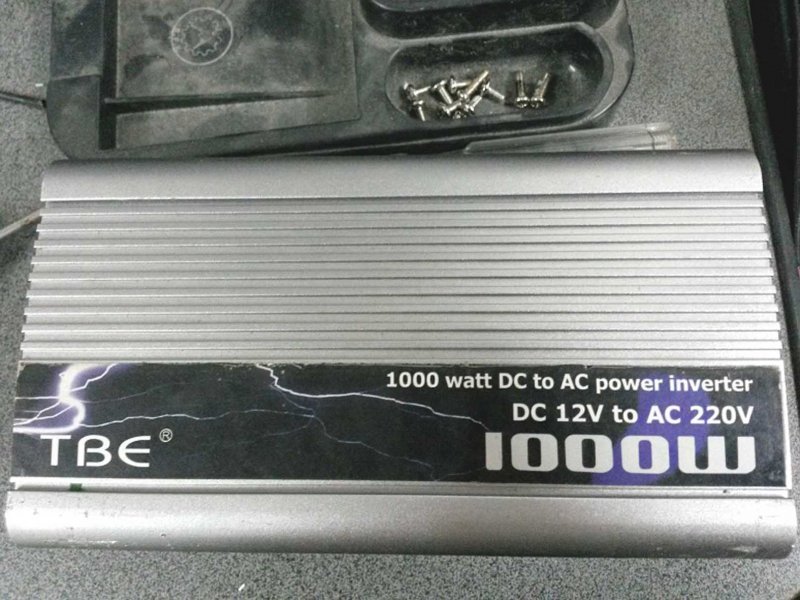

مبدل 12 به 220 ولت 1000 وات TBE به دستم رسیده که دو عدد IGBT رو برد ترکیده و شمارشونو تراشیدن. کسی میتونه بنده رو راهنمایی کنه؟ سپاس


چرا نمیتونم عکس آپلود کنم یا لینک عکس رو بذارم؟

uupload.ir/files/3asj_20150518_235614.jpg
uupload.ir/files/6dma_2015-05-18_23.20.22.jpg​



[reza_476]

باسلام

چون VIP نیستی این قابلیت برای شما مقدور نیست
بهتر است از طریق سایتهای آپلود سنترهای مجانی، آپلود کنی و لینکش را کپی کرده و در تاپیک قرار دهی



[amirparto]

باسلام

چون VIP نیستی این قابلیت برای شما مقدور نیست
بهتر است از طریق سایتهای آپلود سنترهای مجانی، آپلود کنی و لینکش را کپی کرده و در تاپیک قرار دهی

موقع گذاشتن لینک هم این پیام میاد

Post denied. New posts are limited by number of URLs it may contain and checked if it doesn't contain forbidden words.



[amirparto]

بدون http درست شد

uupload.ir/files/3asj_20150518_235614.jpg
uupload.ir/files/6dma_2015-05-18_23.20.22.jpg



[mohammadtak]

بدون http درست شد

uupload.ir/files/3asj_20150518_235614.jpg
uupload.ir/files/6dma_2015-05-18_23.20.22.jpg

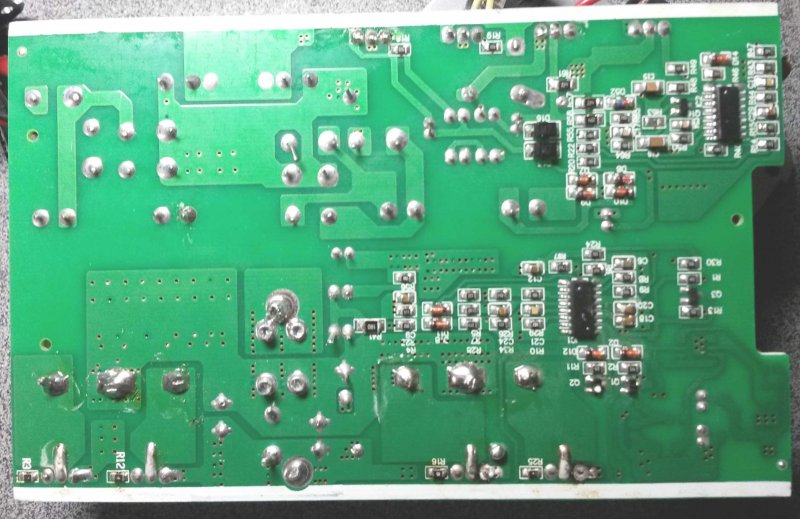

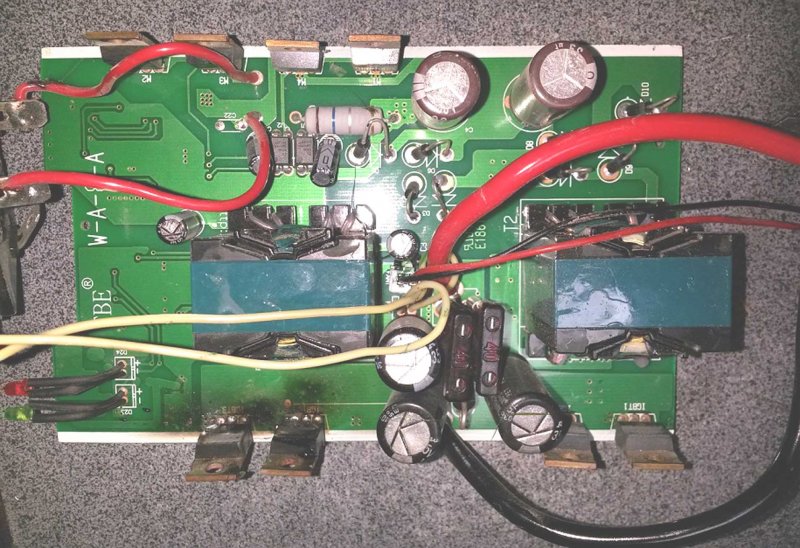

یک عکس از پشت و روی برد بگذار



[amirparto]

یک عکس از پشت و روی برد بگذار

بفرمایید

uupload.ir/files/2wh9_20150519_012727.jpg
uupload.ir/files/skth_20150519_012810.jpg



[mohammadtak]

بفرمایید

uupload.ir/files/2wh9_20150519_012727.jpg
uupload.ir/files/skth_20150519_012810.jpg

من چیزی پیدا نکردم نمی توانم تصاویر را ببینم درست آپلود نکردی



[amirparto]

من چیزی پیدا نکردم نمی توانم تصاویر را ببینم درست آپلود نکردی

سایت به من اجازه ی آپلود عکس و قرار دادن لینک نمیده، من لینک عکس ها رو بدون http گذاشتم. شما محبت کنید لینک ها رو تو یه تب جدید کپی کنید، مرسی



[reza_476]

باسلام






شماره فنی ماسفتهای M1 و M2 و M3 و M4 و نیمه هادی های IGBT1 و IGBT2 و IGBT3 و IGBT4 را بنویس شکی نیست که خروجی 220 ولت جریان زیادتر از قدرت آن کشیدی



[reza_476]

باسلام

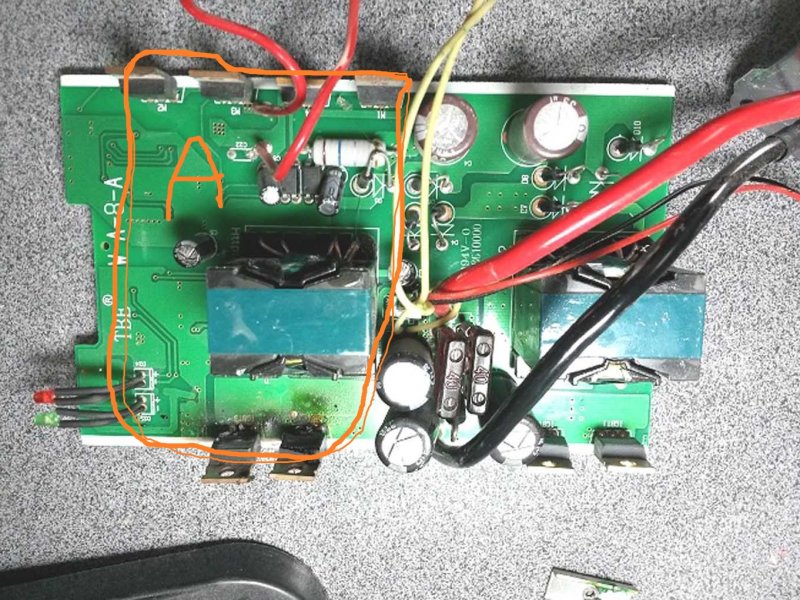

قطعات مسیر A که با خط قرمز مشخص کردم و مربوط به خروجی 220 ولت از قبیل ماسفتها و آی جی بی تی که دو عدد سوخته خود ترانس سوئیچینگ و اپتوکوپلرها و خازنها و دیودها و مقاومتها و...



آن دو آی گی بی تی و ترانس بالایی هم جز مجموعه تشکیل دهنده خروجی 220 ولت هستند
